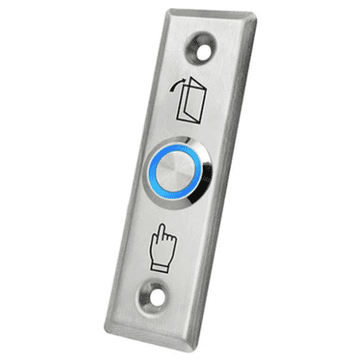

Gumb za izlaz S28L monostabilni
Opis
Izlazni gumb Spreest za sustave kontrole pristupa robusno je i pouzdano rješenje koje omogućuje brzo i jednostavno otvaranje priključenog električnog prihvatnika. Dizajniran s naglaskom na izdržljivost i eleganciju, ovaj gumb savršen je dodatak svakom sustavu kontrole pristupa.
Dodatna pogodnost u oblikupozadinskog osvjetljenja tipki, koje dobro funkcionira pri slabom osvjetljenju ili noću.
Specifikacije
- Vrsta kontakta: NO, monostabilno
- Vrsta proizvoda: Tipka za izlaz vanjska/unutarnja
- Montaža: Nadogradnja
- Kontakt nosivost: 3 A / 12–24 V AC/DC
- Materijal: Nehrđajući čelik
- Zaštita od prodora: IP40 (preporučeno za unutarnju upotrebu)
- Pozadinsko osvjetljenje tipki: Da
- Boja: Srebrna
- Navedeni vijek trajanja: 500.000 pritisaka
- Težina: 0,03 kg
Primjer scenarija za integraciju tipke za izlaz sa sustavom kontrole pristupa
1. Priključak za napajanje:
Ulaz napajanja: Fazni (plavi) i neutralni (crveni) kabel za napajanje (AC 230V 50Hz) spojeni su na L i N konektore kontrolera napajanja.
2. Spajanje električnog brava (električna brava):
NO (normalno otvoren) izlaz: NO izlaz (žuta žica) kontrolera napajanja spojen je na jedan kraj električnog brava.
COM (zajednički) izlaz: COM izlaz (crna žica) kontrolera napajanja spojen je na drugi kraj električnog brava. Kada se aktivira, strujni krug se zatvara, otključavajući električnu bravu.
3. Spajanje tipke za izlaz:
Tipka za izlaz: Tipka za izlaz na vratima spojena je na priključke (žuta žica) i GND (crna žica) na kontroleru napajanja. Pritiskom na tipku otvara se brava, omogućujući vam izlazak iz sobe.
4. Spajanje kodne brave:
Napajanje za kodnu bravu: Izlazi +12V (crvena žica) i GND (crna žica) regulatora napajanja spojeni su na odgovarajuće konektore kodne brave, osiguravajući napajanje uređaja.
Upravljanje bravom: Izlazi NO/push (žuta žica) i COM (siva žica) regulatora napajanja spojeni su na odgovarajuće konektore kodne brave, što omogućuje upravljanje bravom pomoću unesenog koda.
5. Spajanje žičanog zvona na vratima:
Zvono: Žice zvona spojene su na konektore za zvono (ljubičasta žica) na kontroleru napajanja, što omogućuje zvučni signal prilikom pokušaja ulaska.
Komplet uključuje
- 1× EB-12A tipka za izlaz
- 1× komplet dodatne opreme
Nudimo i druge komplementarne proizvode za sustave kontrole pristupa.
