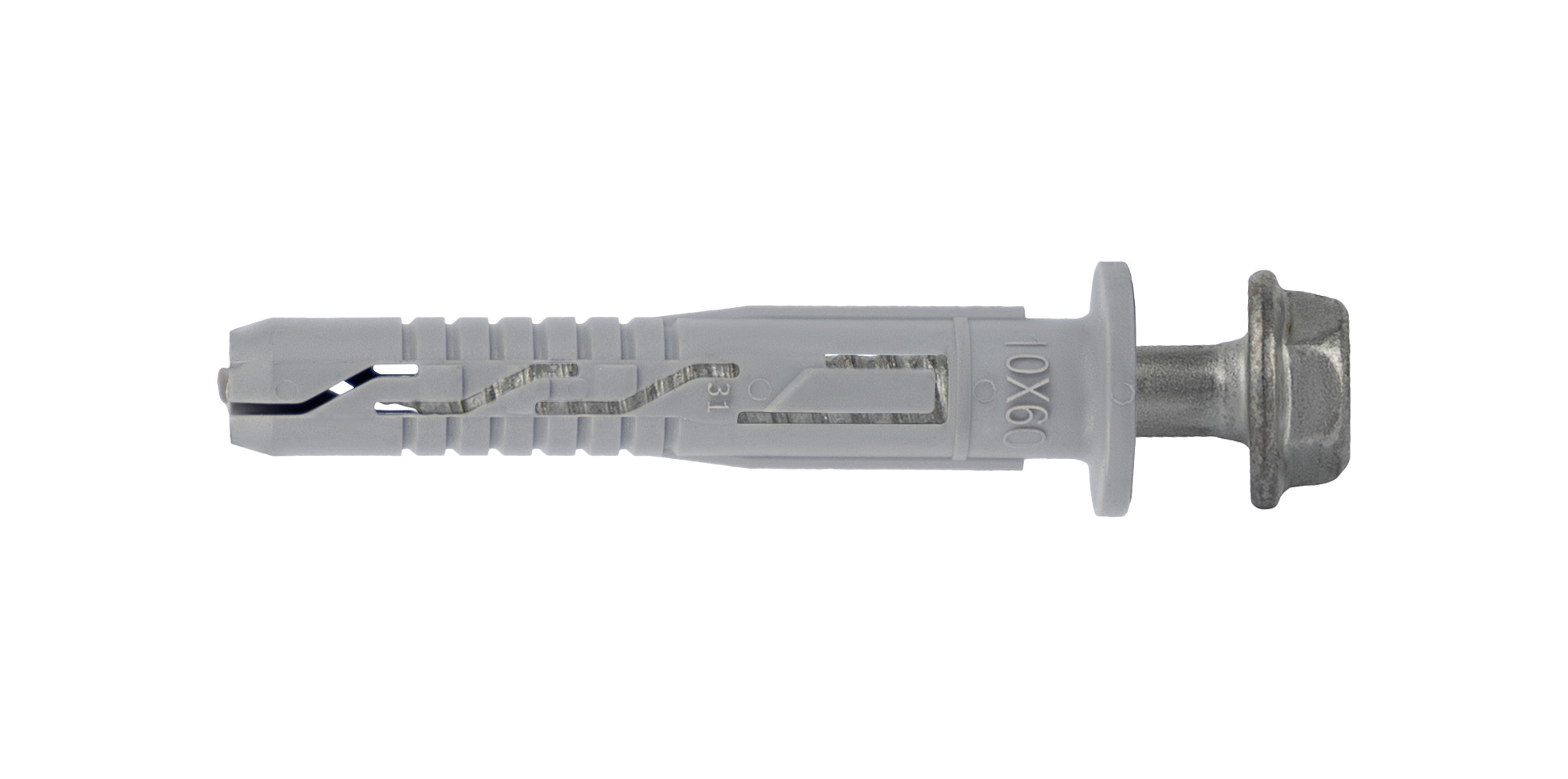

Raspremni okviri za klinove KPR-FAST-10060K (50)

Tipovi za okvir s ovratnikom

10,0×60 mm 50 kom.

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Tipovi s glavom podloške najčešće se koriste za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska, a ispiranje glave vijka nije potrebno, za razliku od vijaka s upuštenom glavom.

Najvažniji parametri

• Model: KPR-fast-10060K
• Veličina utikača: 10,0 × 60 mm
• Maksimalna upotrebljiva duljina: 10 mm
• Pakiranje: 50 kom.
• Utičnica: SW-13 i TX-40

Proširivi konektor sastoji se od:

• čahure – plastičnog elementa
• konektora – čeličnog vijka s upuštenom glavom i Torx 40 utičnicom

Originalni proizvod renomirane tvrtke klimasWkręt-Met ®

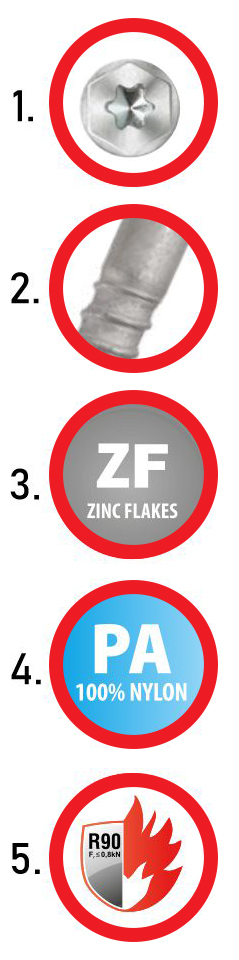

Značajke i prednosti

1. Glava s pločom i nastavkom TX-40/SW-13

TX nastavak jamči optimalan prijenos okretnog momenta, dok korištenje šesterokutne glave SW omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove pahuljice

Cinkove pahuljice su dvostruko otpornije na koroziju od pocinčanog cinka. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektno opterećenje po spojnici NR<0,8 kN (bez trajnog centričnog opterećenja)

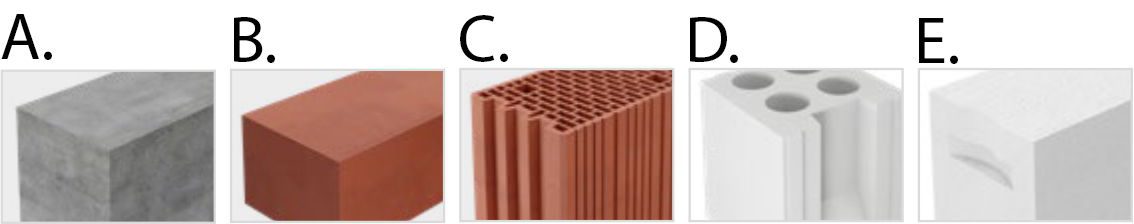

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

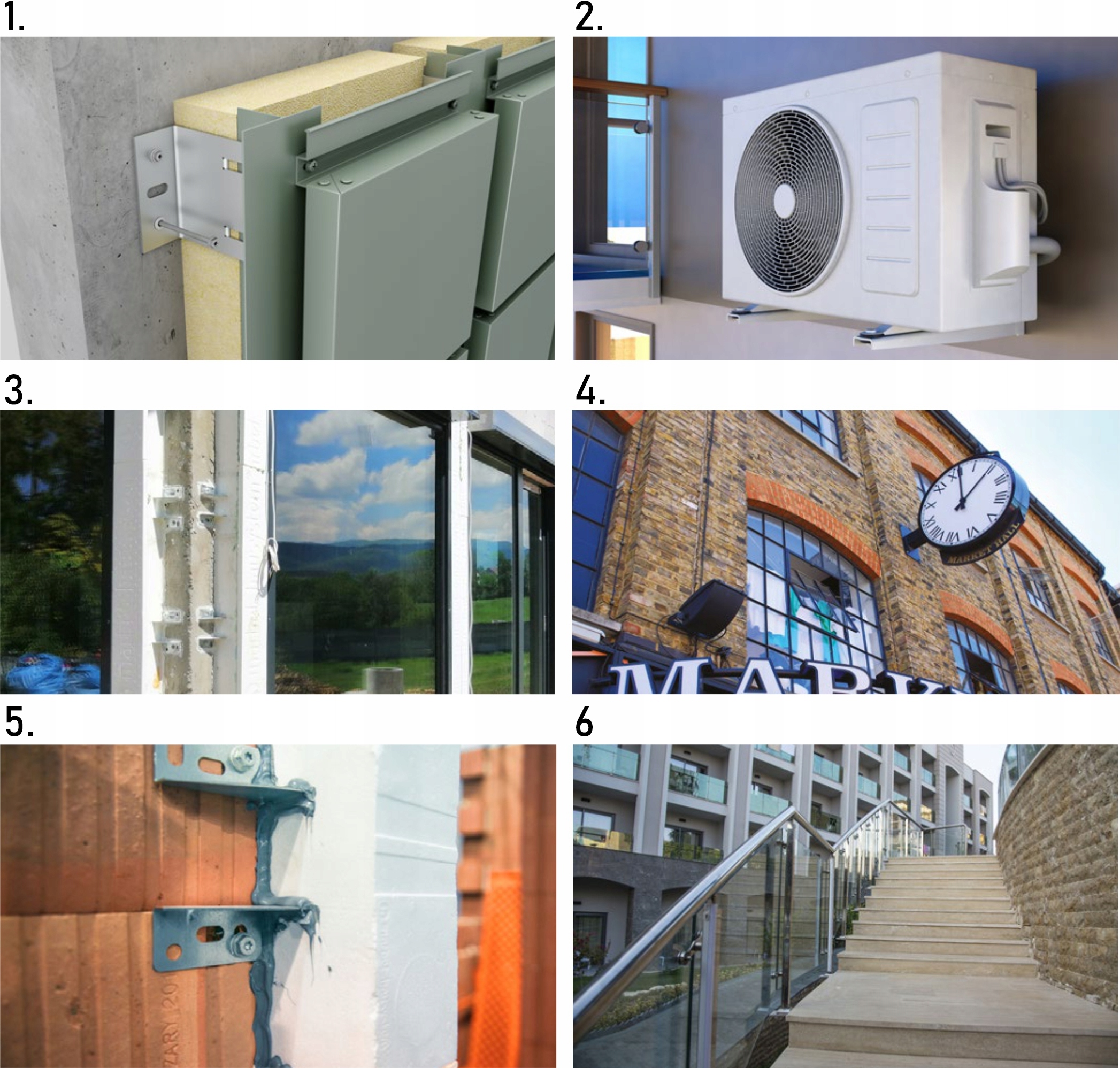

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople montaže

4. Ugradnja građevinskih instalacijskih elemenata

5. Ugradnja u tehnologiji „tople montaže“

6. Pričvršćivanje građevinskih instalacijskih elemenata

Tip za okvire s vijkom sa šesterokutnom glavom, integriranom podloškom i TX utičnicom, preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski spojnik sastoji se od:

• Plastični element – čahura
• Spojnik – čelični vijak

Prethodna montaža spojnika znači:

• Jednostavnija i brža montaža
• Proizvodi spremni za upotrebu bez potrebe za montažom
• Nema pogrešaka pri odabiru čahure za vijak

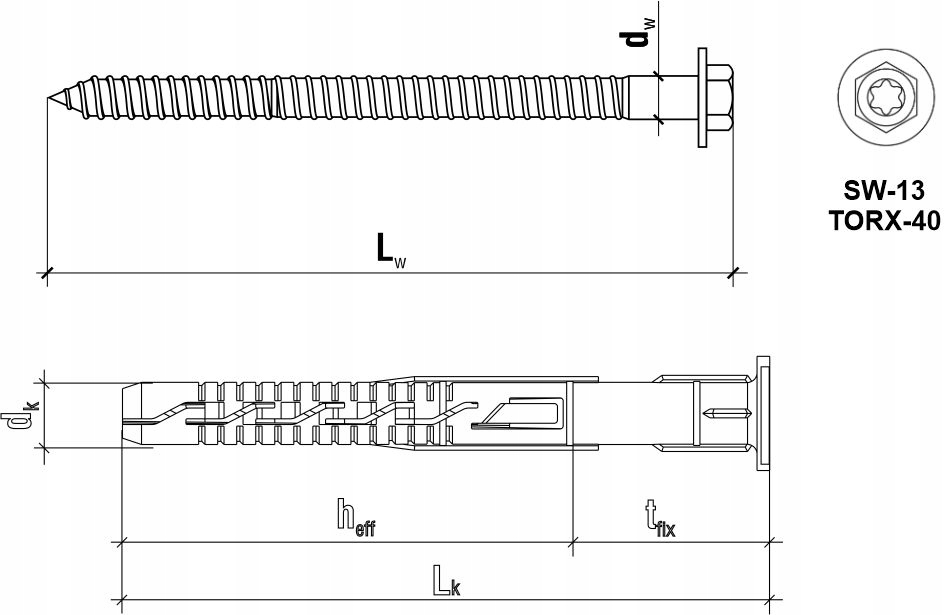

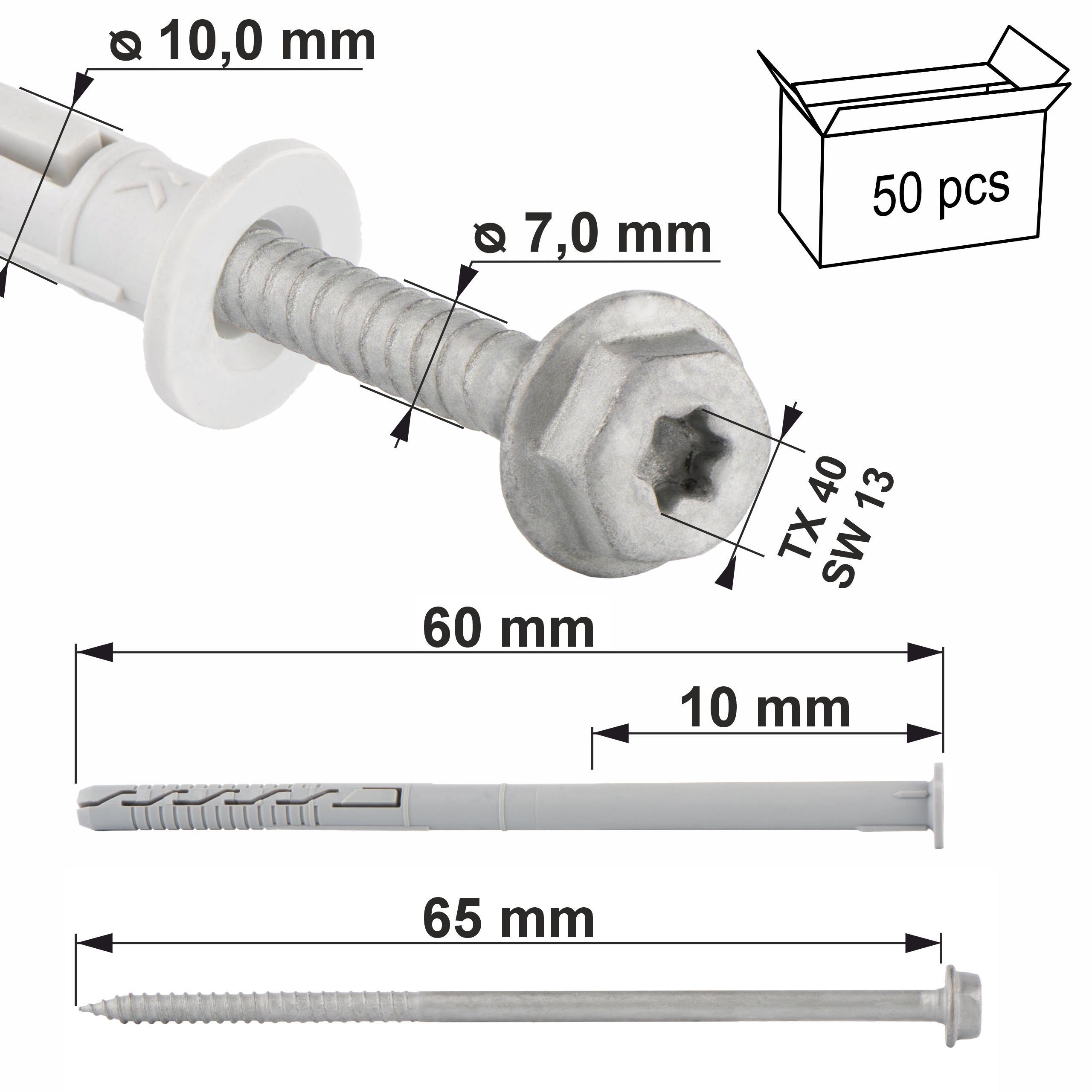

Specifikacija proizvoda

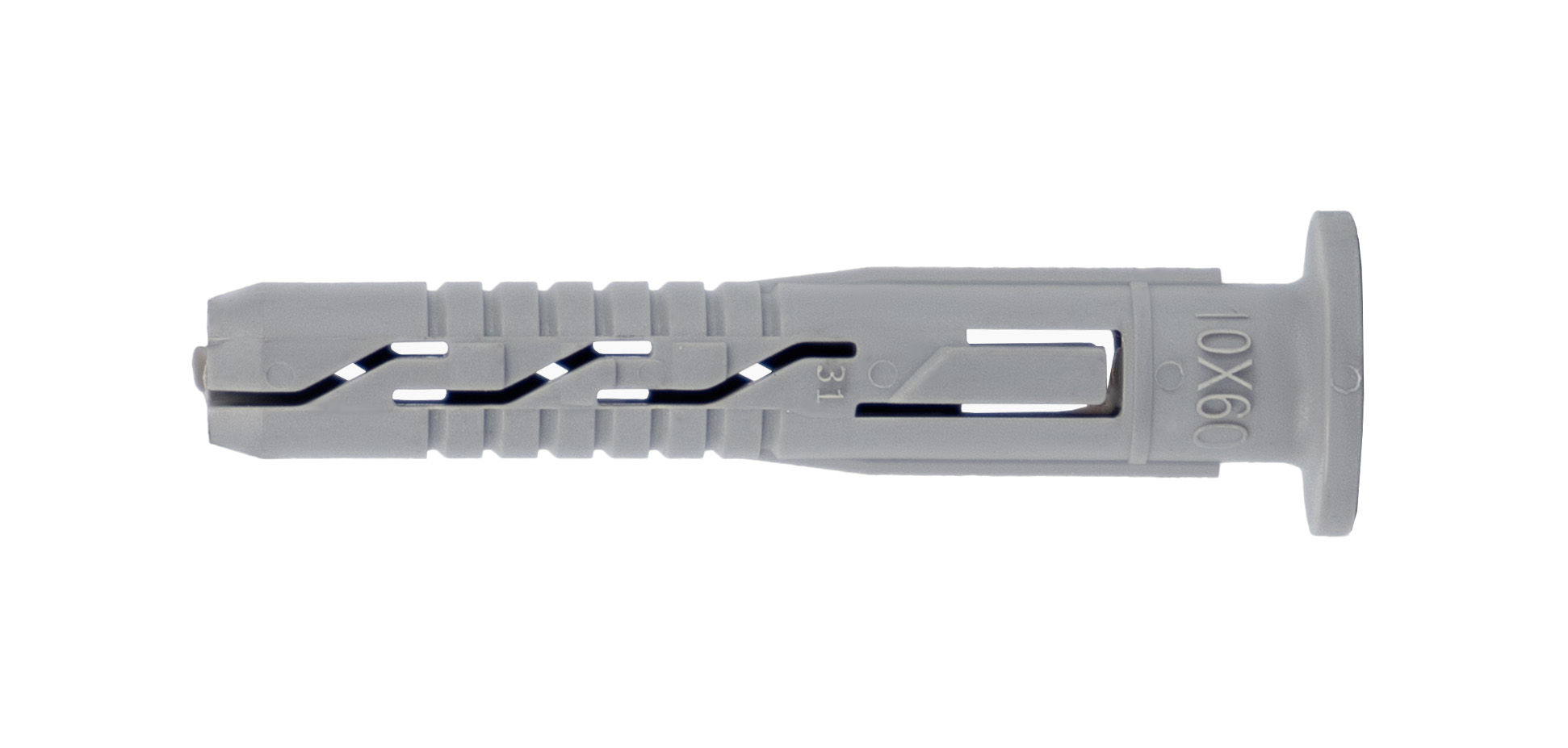

Čep

• [Dk] Promjer čepa: Ø 10,0 mm
• [Lk] Duljina čepa: 60mm
• [Tfix] Maks. upotrebljiva duljina: 10 mm
• [Heff] Dubina sidrenja: 50 mm
• Materijal čepa: poliamid (najlon)
• Broj komada u pakiranju: 50

Vijak

• [Dw] Promjer vijka: Ø 7,0 mm
• [Lw] Duljina Promjer vijka: 65mm
• Vrsta utičnice: SW-13 i TX-40
• Materijal vijka: pocinčani čelik
• Količina u pakiranju: 50

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

Video koji predstavlja proizvod

https://youtu.be/ygTRIj0Ocgw

(kopirajte poveznicu i zalijepite je u prozor preglednika)

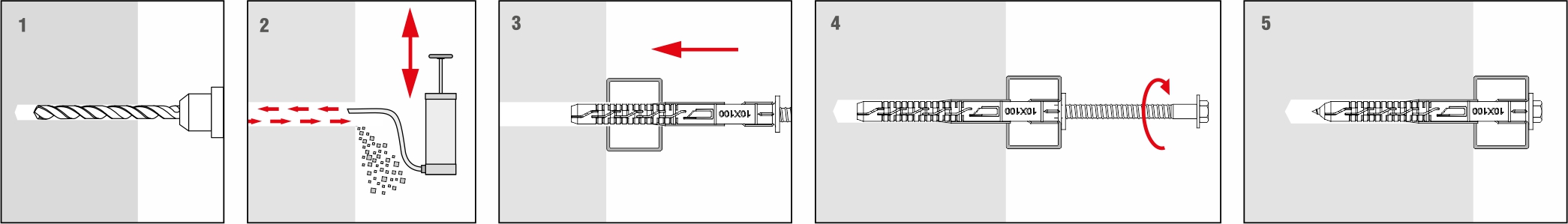

Način montaže

• Prije ugradnje, odredite podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili u Europskoj tehničkoj procjeni.
• Odgovarajuću duljinu pričvršćivača treba odabrati tako da se zona širenja nalazi u materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača). Izbušena rupa treba biti barem 10 mm dulja od dubine sidrišta spojnice – to će omogućiti ispravno postavljanje čahure u rupu i ukloniti problem otpuštanja vijaka.
• Korištenje udarca se ne preporučuje pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, jer oštećuje zidove i ne osigurava sigurno pričvršćivanje spojnice.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tipli.
• Izbušenu rupu treba očistiti, na primjer, dvostrukim pomicanjem bušilice, što će ukloniti prašinu od bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• Tip se ubacuje u izbušenu rupu i vijak se uvrće dok se potpuno ne uvuče u čahuru.
• Snažno zatezanje vijka može uzrokovati njegovo odvrtanje, što nije pokriveno jamstvom proizvođača.
• Ugradnju treba izvoditi na temperaturi između –20 °C i +40 °C (odnosi se na temperaturu površine).

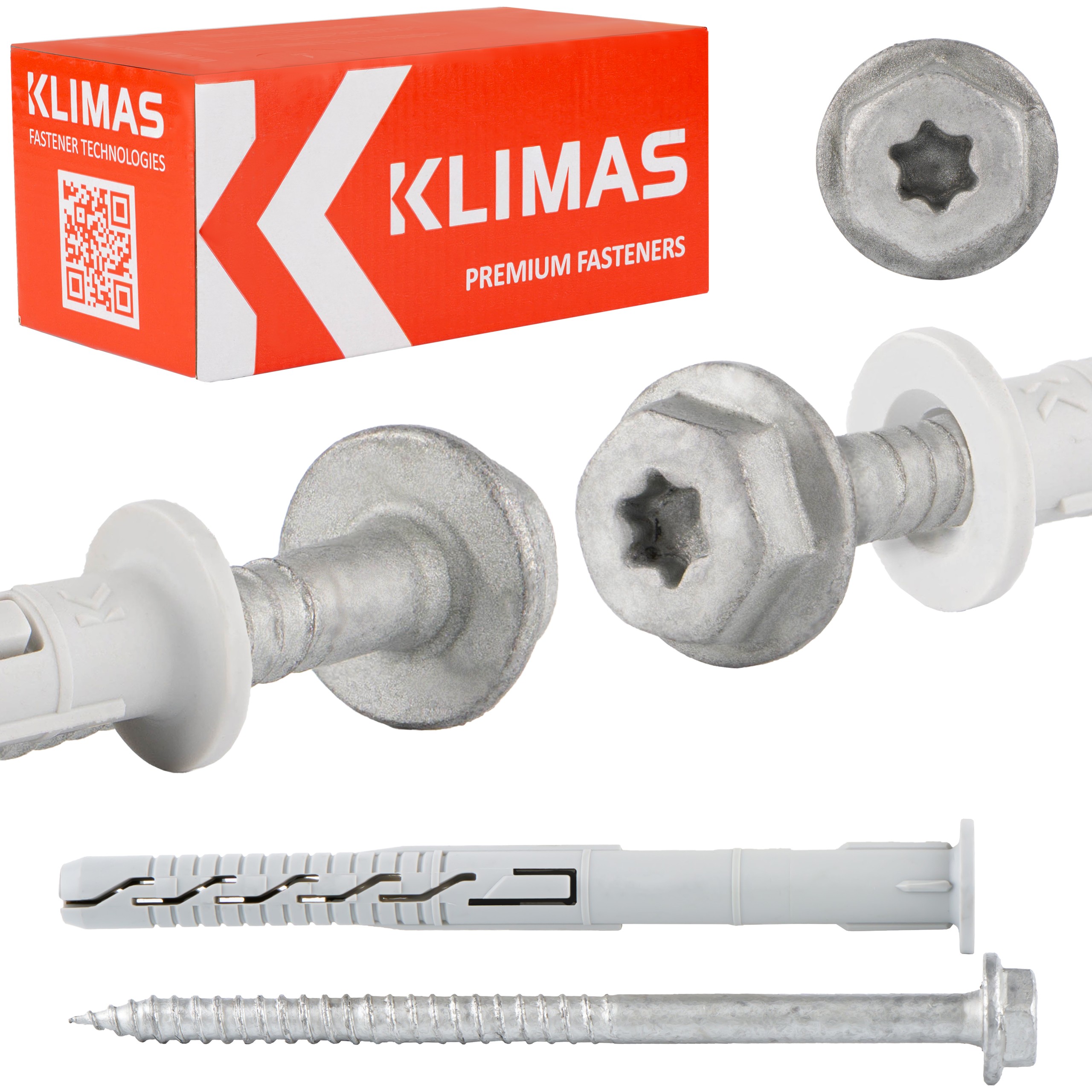

Klimas vijci – najčešći izbor profesionalaca

*mjerna traka nije uključena u set (koristi se samo za bolju prezentaciju vijaka)
