Tiple za okvir s vijkom s upuštenom glavom i TX utičnicom

10×80 mm 50 kom

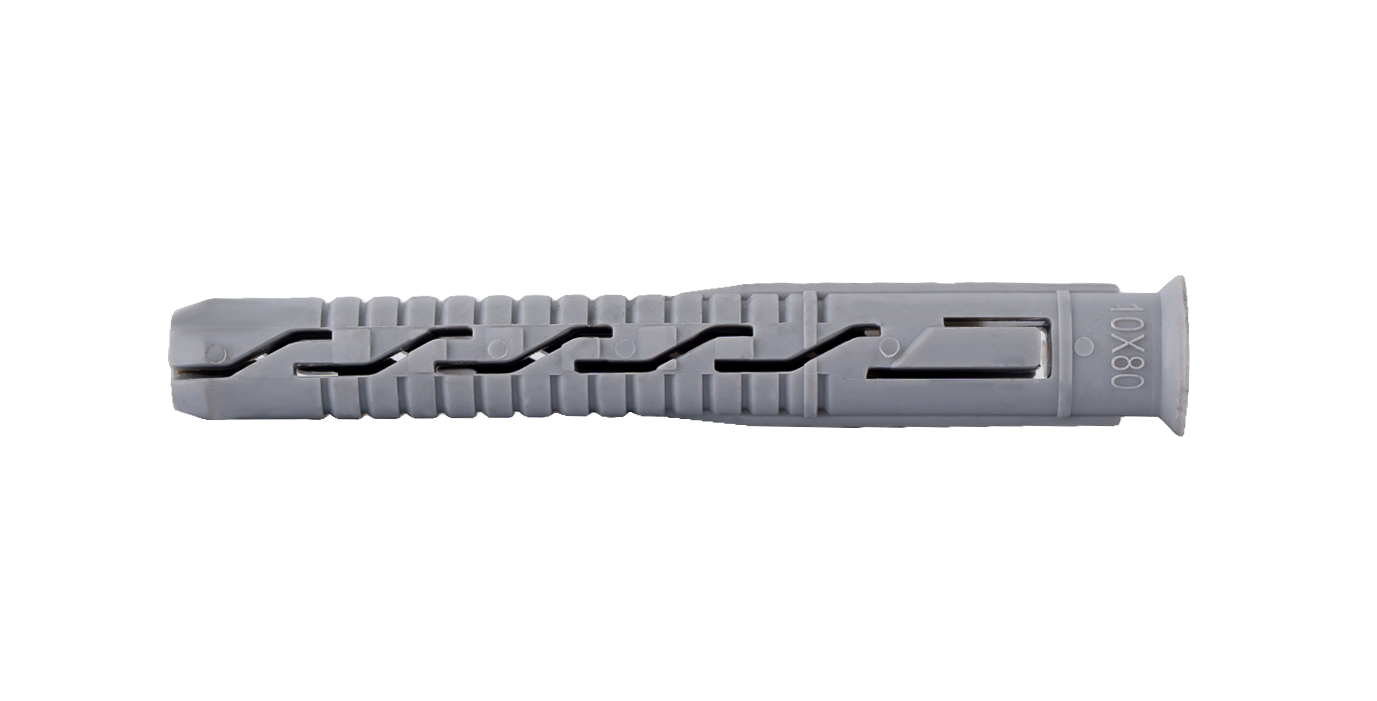

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka s upuštenom glavom i TX utičnicom.

Preporučuje se za pričvršćivanje drvenih i elemenata na bazi drva. Upuštena glava osigurava potpunu ravninu s pričvršćenim elementom.

Najvažniji parametri

• Model: KPS-FAST-10080S
• Veličina utikača: 10×80 mm
• Maksimalna upotrebljiva duljina: 10 mm
• Pakiranje: 50 kom.
• Utičnica: TX-40

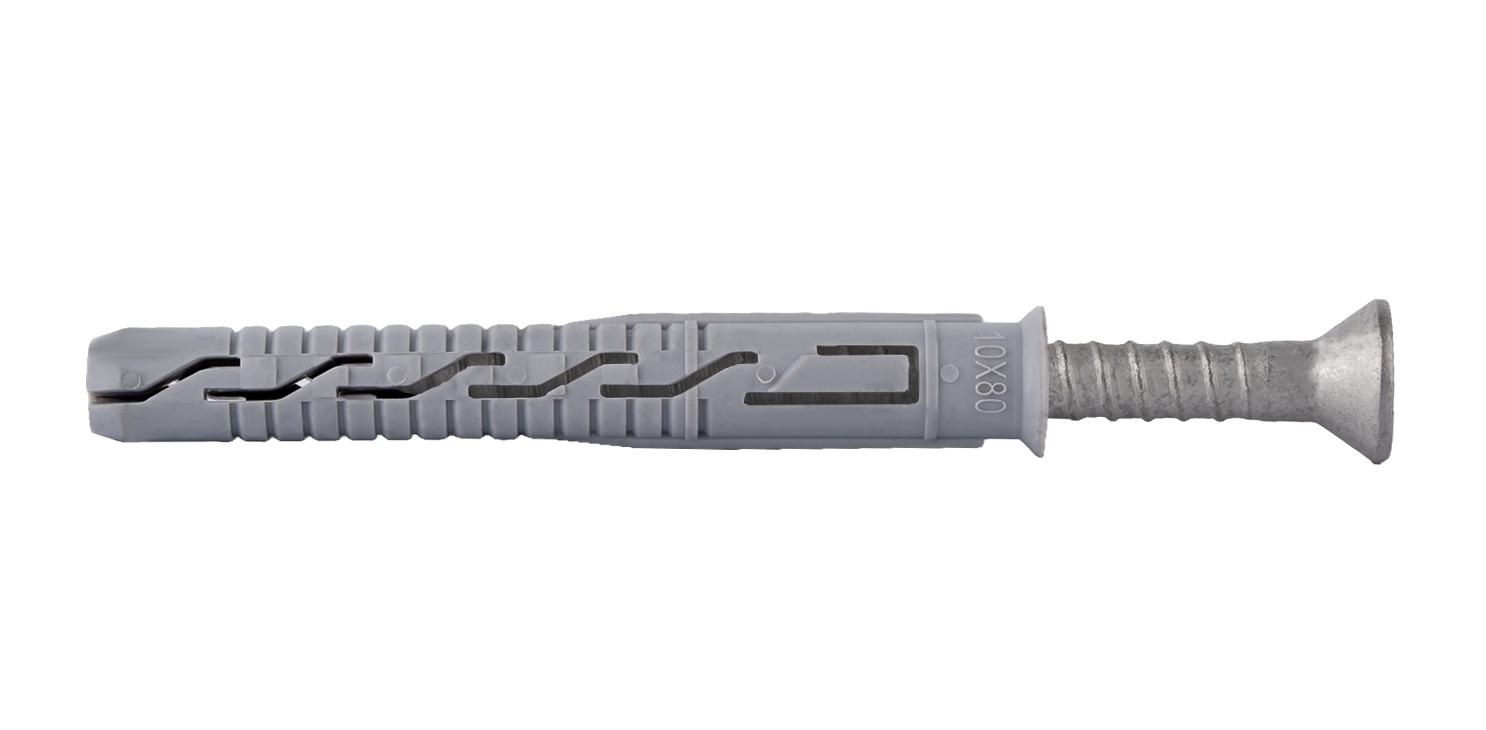

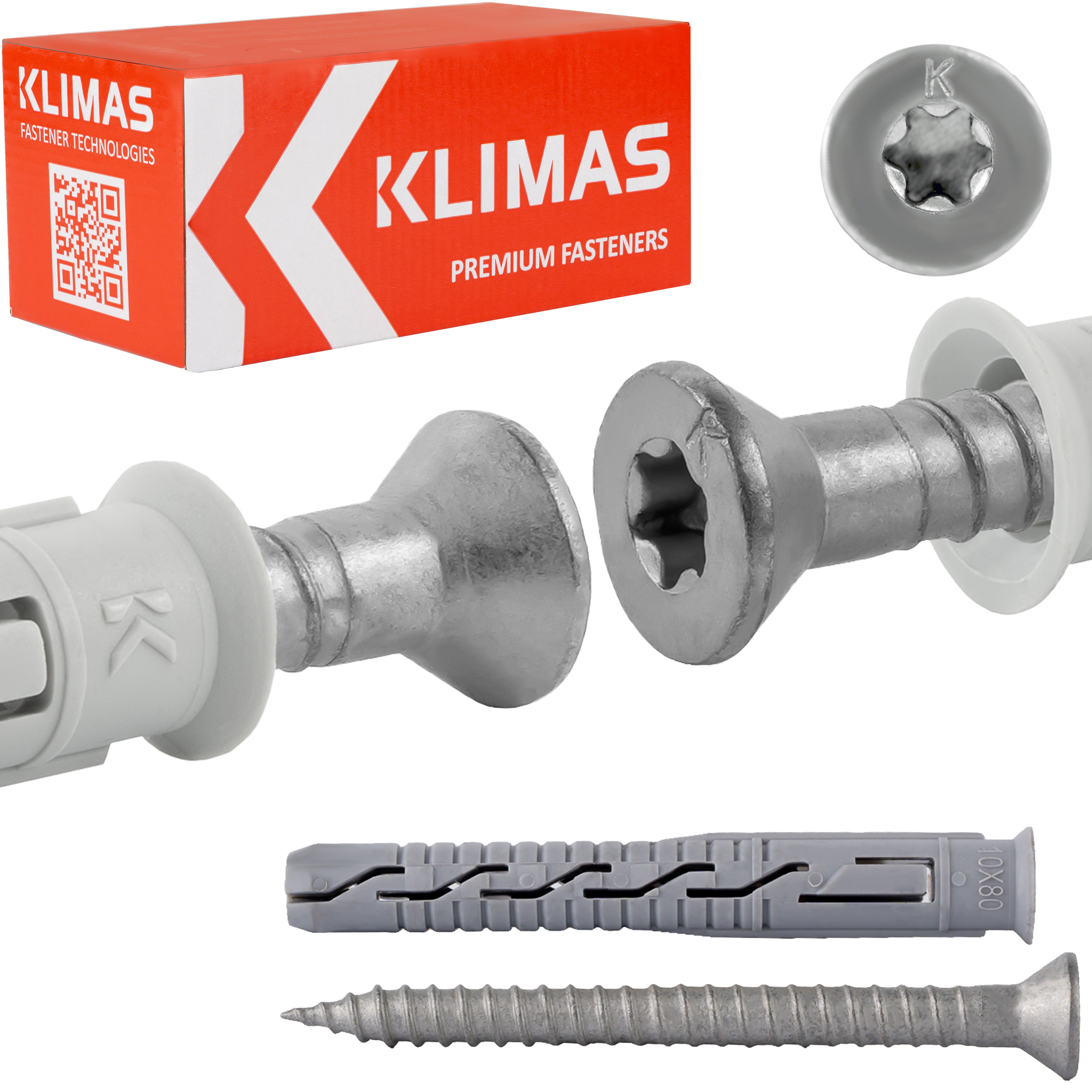

Ekspanzijski konektor sastoji se od:

• čahure – plastičnog elementa
• konektora – čeličnog vijka s konusnom glavom i Torx 40 utičnicom

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

Karakteristike i prednosti

1. Upuštena glava s TX utičnicom

TX utičnica jamči optimalan prijenos momenta, dok upuštena glava osigurava potpuno zahvat momenta u pričvršćenom elementu.

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkova ljuskica

Cinkova ljuskica je dvostruko otpornija na koroziju od galvanizacije. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove ljuskice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektirano opterećenje po jednom spojniku NR <0,8kN (bez trwałego obciążenia centrycznego).

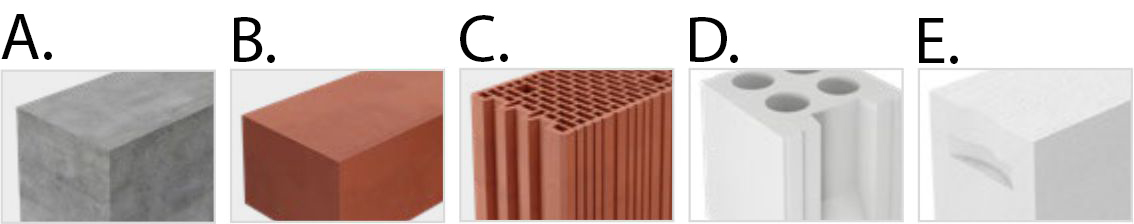

Podloge i primjer primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

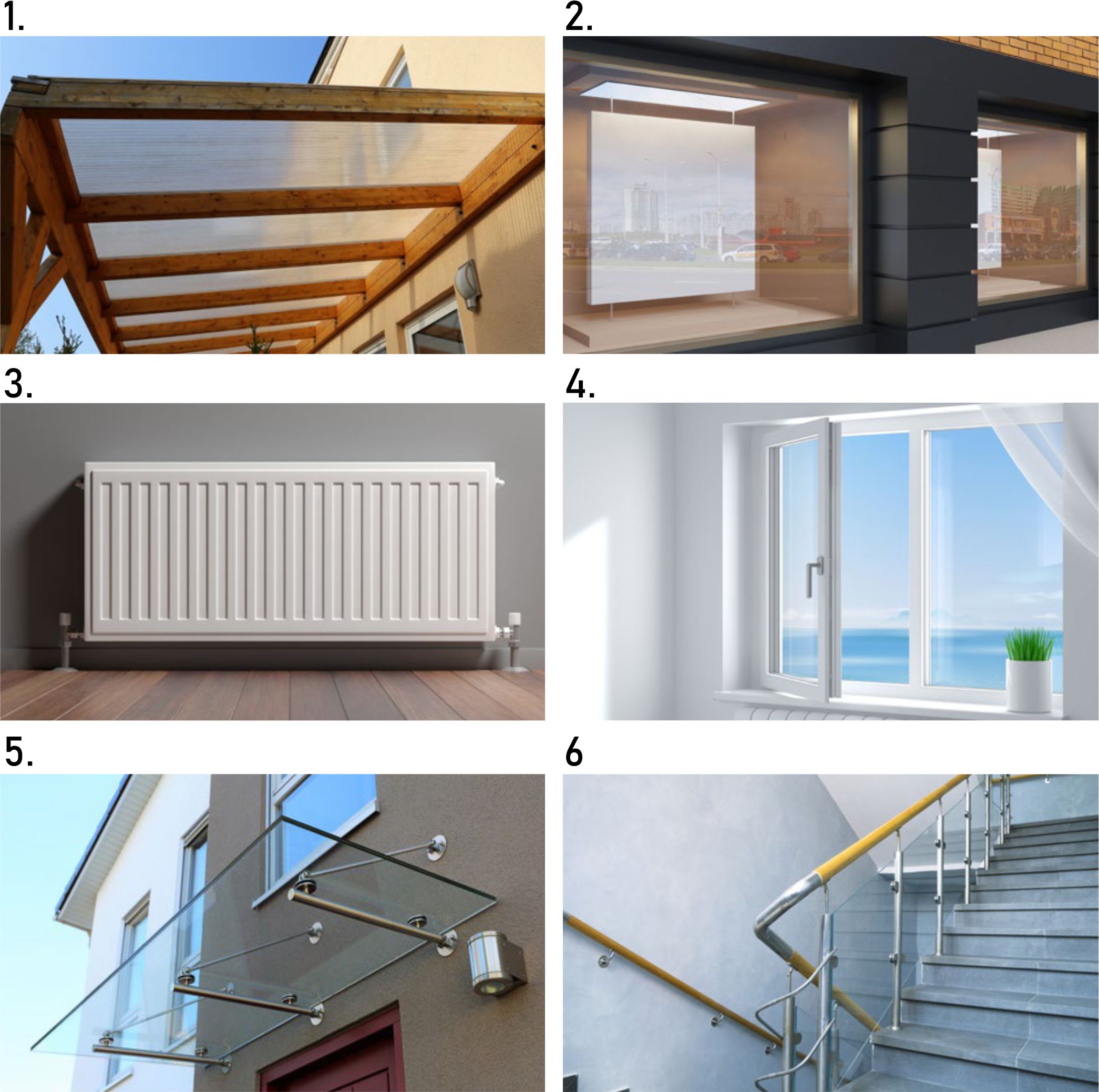

1. Ugradnja drvenih konstrukcija
2. Ugradnja izloga
3. Montaža radijatora
4. Ugradnja prozora i vrata
5. Montaža nadstrešnica
6. Montaža rukohvata

Ovo su samo primjeri primjene.

Okvirni tipl s upuštenom glavom i TX utičnicom, preporučuje se za pričvršćivanje drvenih i PVC elemenata (gdje želimo da glava bude u ravnini s montiranim elementom).

Ekspanzijski konektor sastoji se od:

• Plastični element – čahura
• Konektor – čelični vijak

Prethodna montaža konektora znači:

• jednostavniju i bržu montažu
• proizvode spremne za upotrebu bez potrebe za montažom
• bez grešaka pri odabiru čahure za vijak

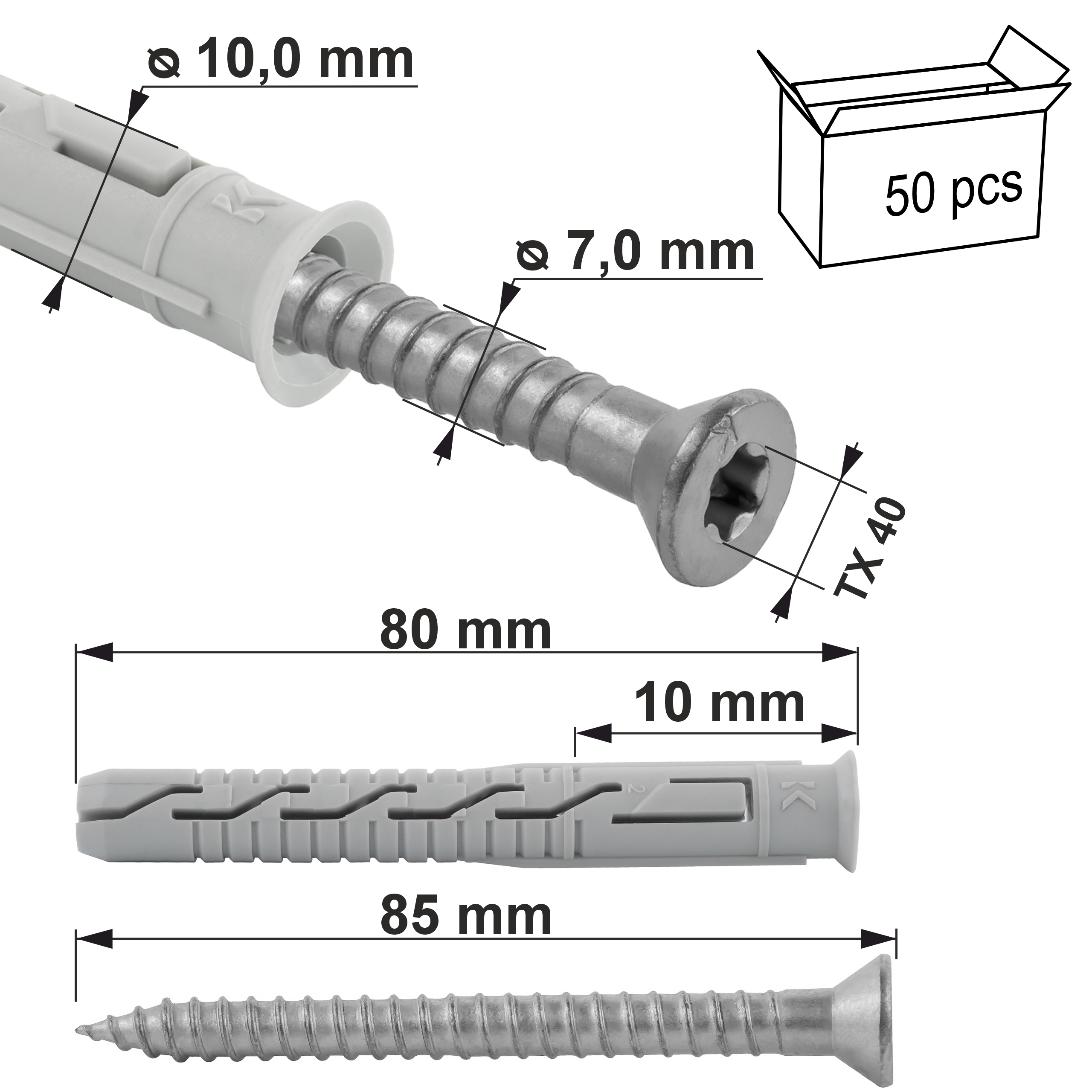

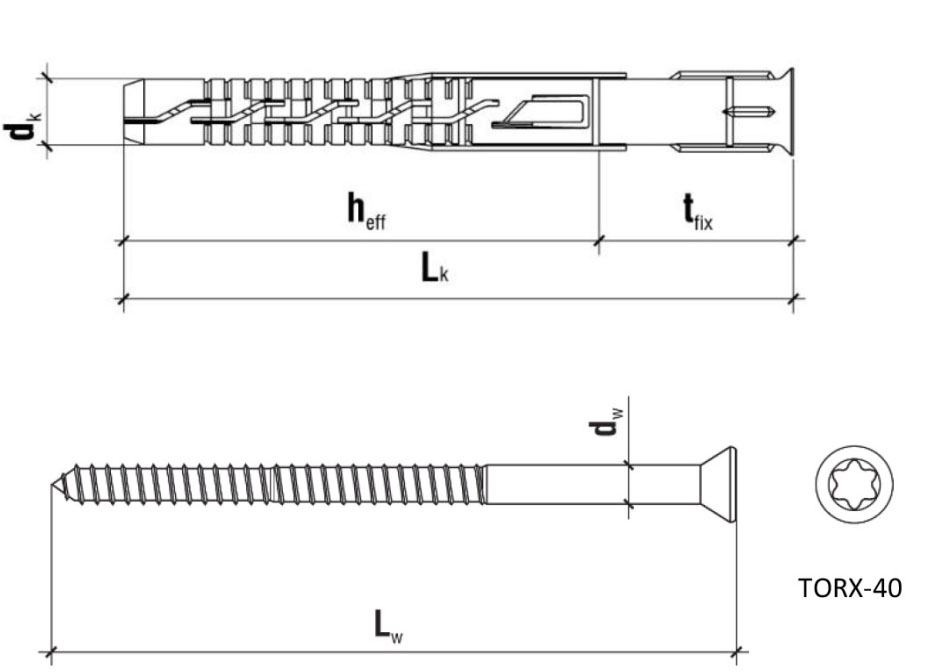

Specifikacija proizvoda

Tipla

• [ Dk ] Promjer čepa: Ø 10,0 mm
• [ Lk ] Duljina čepa: 80 mm
• [ Tfix ] Maks. upotrebljiva duljina: 10 mm
• [ Heff ] Dubina sidrišta: 70 mm
• Materijal čepa: poliamid (najlon)
• Količina u pakiranju: 50 kom.

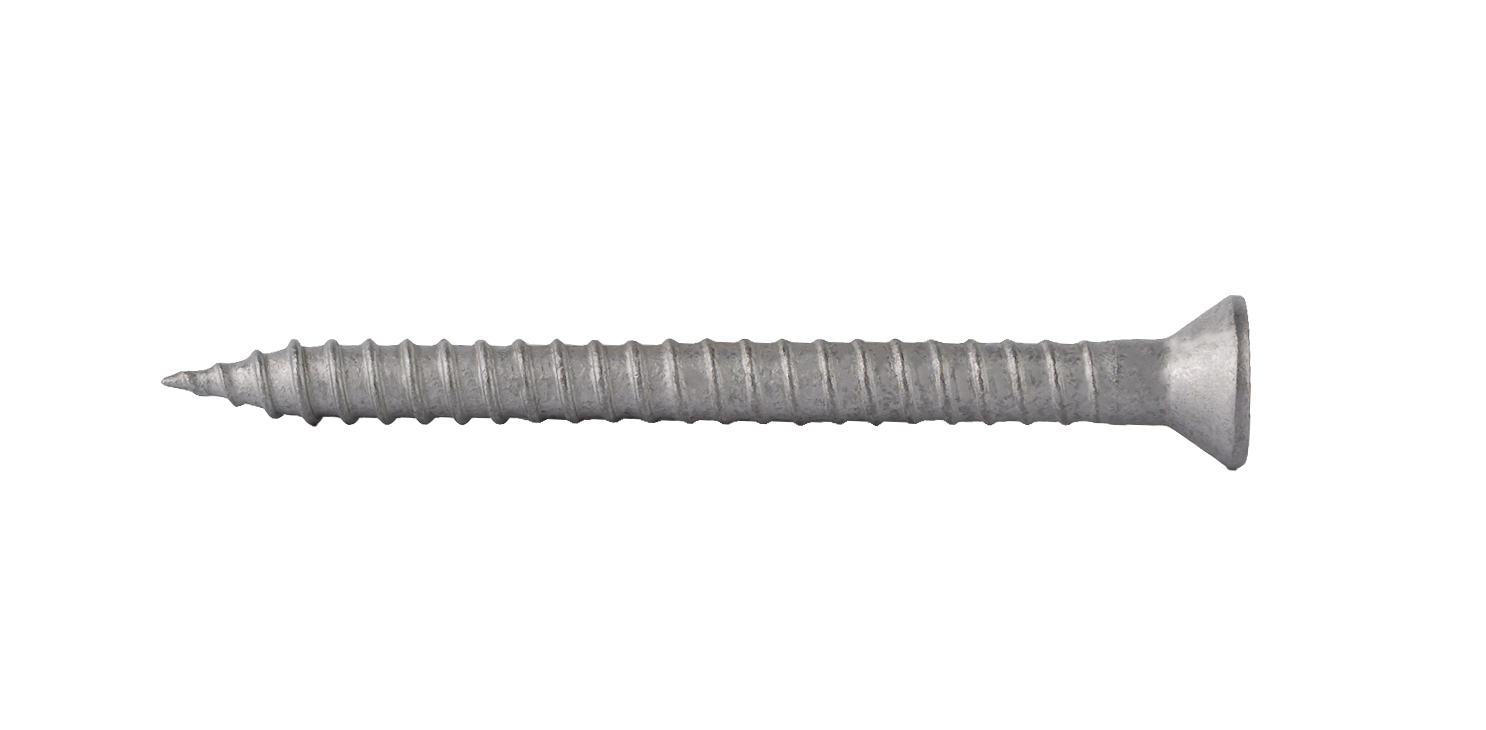

Vijak

• [ Dw ] Promjer vijka: Ø 7,0 mm
• [ Lw ] Duljina vijka: 85 mm
• Vrsta utičnice: TX-40
• Materijal vijka: pocinčani čelik
• Količina po pakiranju: 50 kom.

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Ponuđeno Vijci koje koristimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim izvođačima sigurni i prilagođeni specifičnim zadacima.

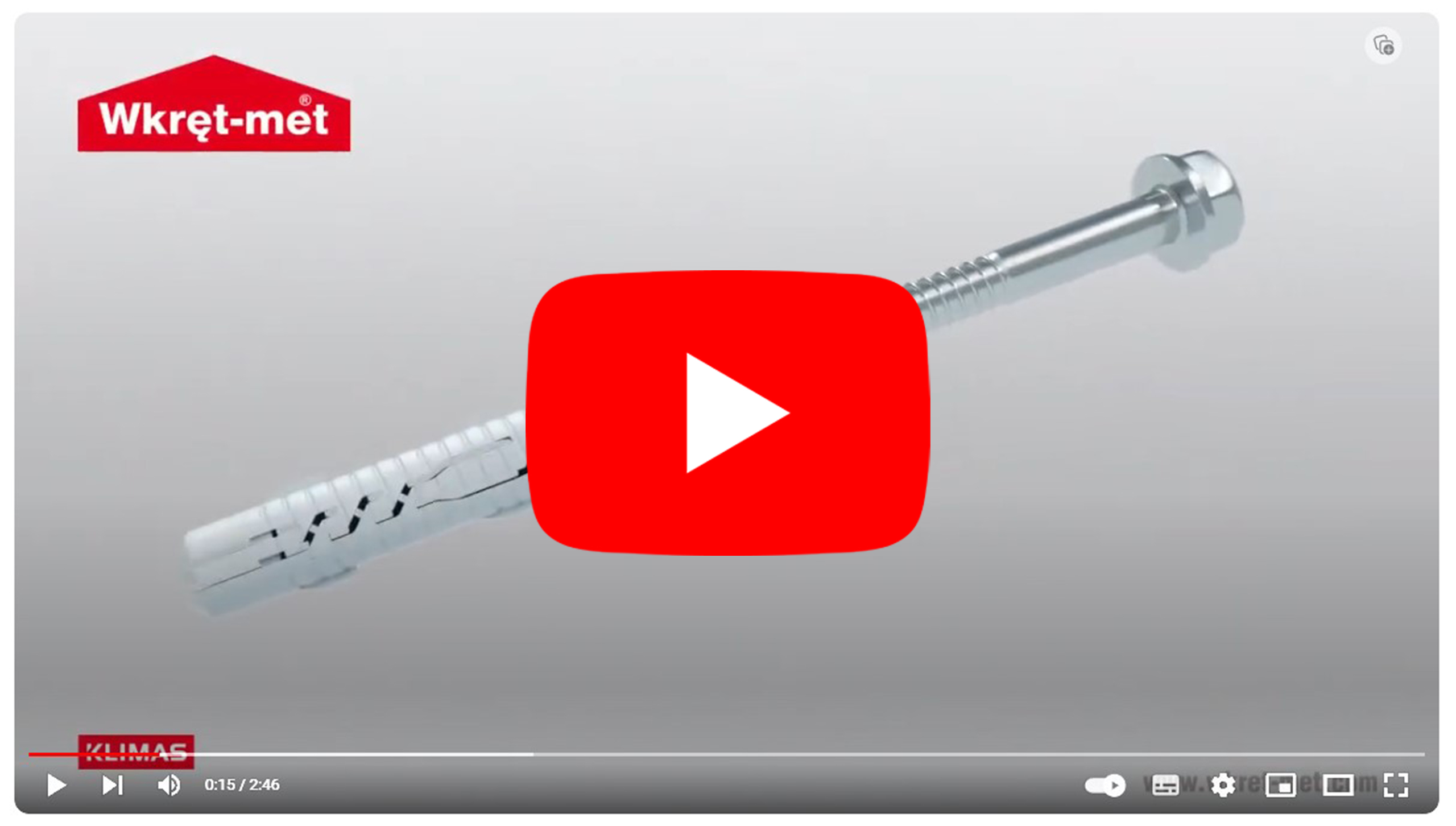

Video koji predstavlja proizvod

https://youtu.be/ygTRIj0Ocgw

(kopirajte poveznicu i zalijepite je u prozor preglednika)

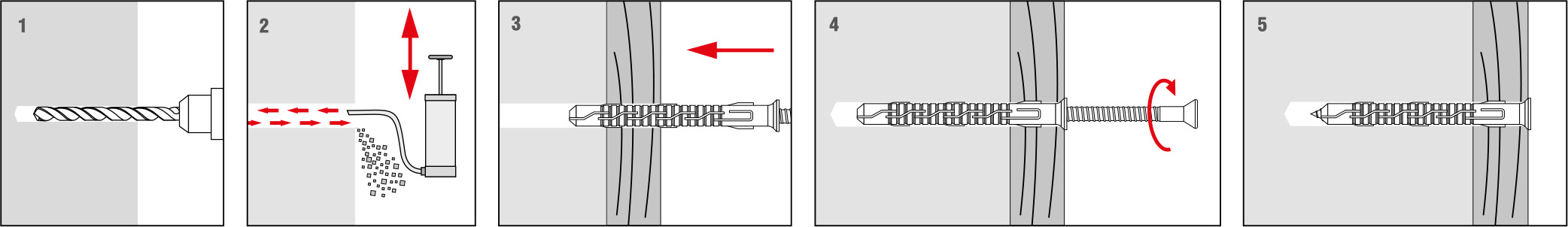

Način ugradnje

• Prije ugradnje, odredite podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili Europskoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača tako da se zona širenja nalazi u konstrukcijskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina bušene rupe treba biti najmanje 10 mm veća od dubine sidrišta pričvršćivača – to će omogućiti pravilno prianjanje čahure u rupu i ukloniti problem skidanja vijaka.
• Korištenje udarnog bušenja ne preporučuje se pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što oštećuje zidove i ne osigurava sigurno prianjanje pričvršćivača.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tipli.
• Izbušenu rupu treba očistiti barem dvostrukim provlačenjem svrdla kroz nju kako bi se uklonila prašina od bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• U izbušenu rupu umetne se čep, a vijak se uvrće dok se potpuno ne ugradi u čahuru.
• Prisilno uvrtanje vijka može uzrokovati njegovo pucanje, što nije pokriveno jamstvom proizvođača.
• Ugradnju treba izvoditi na temperaturama između –20 °C i +40 °C (odnosi se na temperaturu podloge).

KLIMAS vijci – najčešći izbor profesionalaca

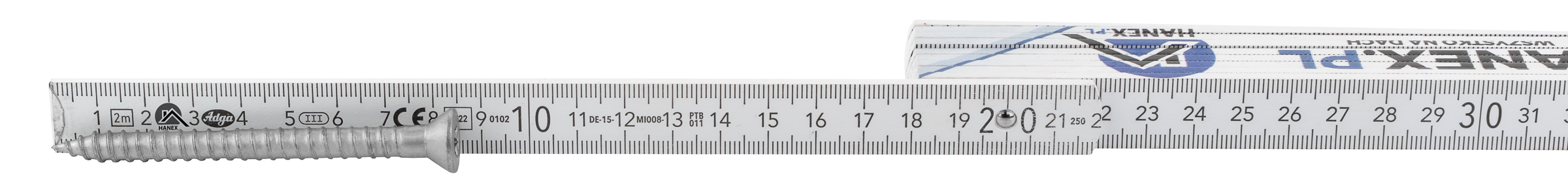

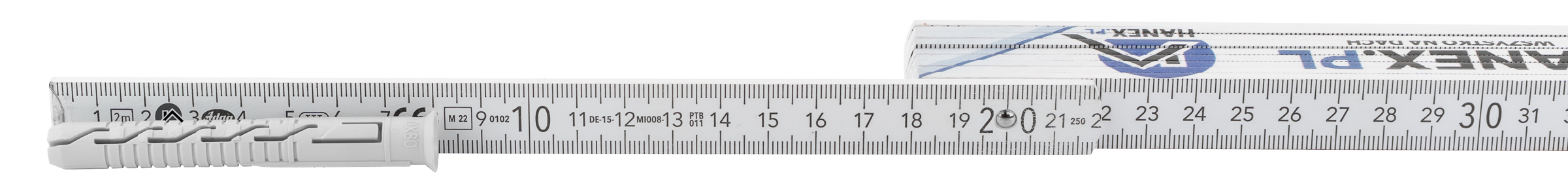

*mjerna traka nije uključena u set (koristi se samo za bolju prezentaciju vijaka)
