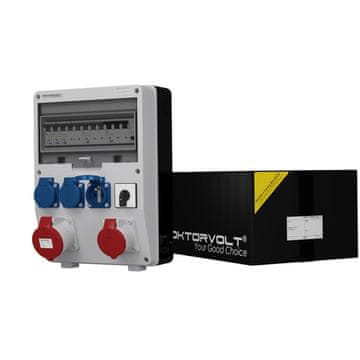

Razvodna ploča sa zaštićenom konstrukcijom TD-S/FI 32A 16A 3×230 s grebenastim prekidačem 0–1 Doktorvolt®

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI 32A 16A 3×230 Doktorvolt®, prednosti:

✔️ Kompaktno i kompaktno kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s tri utičnice 230 V 16 A i 32 A 400 V, 16 A 400 V Mennekes utičnice,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ zaštita od neizravnog kontakta,

✔️ zaštita utičnica i utičnica 230 V,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremno za spajanje.

➡️ Električna razvodna ploča TD-S/FI 32A 16A 3×230 Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ utičnicom 1× 400V 16A, 1× 400V 32A s IP 44 klasom zaštite,

✔️ tri utičnice 3× 230V 16A s IP 44 klasom zaštite,

✔️ grebenastim prekidačem 0–1,

✔️ ožičenjem,

✔️ nadstrujnom zaštitom utičnica C32 3P 10kA, C16 3P 10kA

✔️ zaštita od prekomjerne struje utičnica 230V 2 x C16 1P 10kA

✔️ diferencijalni prekidač 40A 30mA 4P,

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijka	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač SEZ 40A 30mA 4P Tip A RCCB
utičnice za napajanje	1 × 32A 5P 400V IP44 crvena Tip 3451 Mennekes 1 × 16A 5P 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice	32A 5P 400V IP44 crvena Tip 3451 Mennekes 16A 5P 400V IP44 crvena Tip 1385 Mennekes
230V utičnice	3× 230V 16A 11111 IP44 2P+E Mennekes Francuski sustav (s uzemljenjem)
zaštita od prekomjerne struje za utičnice 230 V	2 x C16 1P 10 kA SEZ-KROMPACHY
spojna sabirnica	3F 11M 12 mm2 sa setom kapica
ostale komponente	set vijaka za montažu s kapicama
grebenasta sklopka	0–1 3-fazna 40 A 690 V S40 JD 1104 A6 SEZ
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za minijaturne prekidače	CSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena. Upravljački kabel H07V-K 2,5, 4, 6 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,7
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-2503-F
EAN	5905669992503
