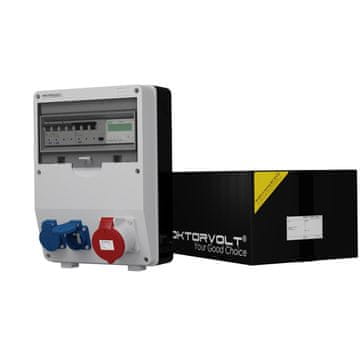

Zaštićena razvodna ploča za zgradu TD-S/FI 32A 2×230V s Doktorvolt® mjeračem potrošnje energije

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI 3×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice 230 V 16 A i utičnicom 400 V 32 A, proizvođača Mennekes,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremno za spajanje,

✔️ trofazno brojilo potrošnje energije,

✔️ zaštita utičnica od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ TD-S/FI 3×230V Doktorvolt® električna razvodna ploča, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samostalne gradnje kuća,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je s:

✔️ dvije utičnice 2× 230V 16A s IP 44 klasom zaštite,

✔️ prekostrujna zaštita 230V utičnica 1 x C16 1P 10kA ,

✔️ utičnica od struje 1× 400 V 32 A s IP 44 klasom zaštite,

✔️ prekostrujna zaštita 1 x C32 utičnice od struje 3P 10kA ,

✔️ set vijaka za montažu s kapicama,

✔️ diferencijalni prekidač 40A 30mA 4P,

✔️ trofazno brojilo potrošnje energije,

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 200 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Modularne utičnice i uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P Tip A RCCB
utičnice za napajanje	1 × 32A 5P 400V IP44 crvena Tip 3451 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	1 x C32 3P 10kA
230V utičnice	2 × 230V 16A 11111 IP44 2P+E Mennekes Francuski sustav (s uzemljenjem)
zaštita od prekomjerne struje za 230V utičnice	1 x C16 1P 10kA
spojna sabirnica	3F 7M 12mm2 s kompletom kapica
brojilo potrošnje električne energije	LE-02d MID F&F 3F AC +/- 10% 3 × 5A (80)A
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za minijaturne prekidače	ČSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zeleni. Upravljački kabel H07V-K 2,5, 4 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,8
Podaci o proizvođaču
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-9672-F
EAN	5903260279672
