6KA 1-polni nadstrujni prekidač C 16A - E+1MCN116E

Tehnički podaci:

Dizajn
Broj zaštićenih polova: 1
Broj polova: 1 P
Raspored polova: 1 P
Karakteristika okidanja: C

Funkcije
S odvojivim N polom: ne

Električne karakteristike
Nazivna prekidna moć kratkog spoja Icn: 6 kA
Nazivni napon uklapanja Ue (AC): 230 / 400 V
Vrsta napona napajanja: AC
Frekvencija: 50/60 Hz

Napon
Nazivni napon izolacije Ui: 500 V
Nazivni impulsni napon Uimp: 4000 V

Frekvencija
Frekvencija (raspon do etim): 50 do 60 Hz

Snaga
Ukupni gubitak snage za nazivnu struju: 2,32 W
Gubitak snage po polu za nazivnu struju: 2,32 W

Izdržljivost
Električna izdržljivost (broj ciklusa): 4000
Mehanička izdržljivost (broj ciklusa): 20000

Dimenzije
Dubina proizvoda: 70 mm
Visina proizvoda: 83 mm
Širina proizvoda: 17,5 mm

Ugradnja / Montaža
Moment pritezanja: 2,8 Nm
Položaj montaže proizvoda 360°: da

Standard
Standard: EN 60898–1
Europska WEEE direktiva: primjenjiva

Sigurnost
Stupanj zaštite: IP20

Uvjeti upotreba
Radna temperatura: –25…70 °C
Stupanj onečišćenja prema IEC 60664 / IEC 60947–2.: 2
Razred ograničenja energije I2t.: 3
Temperatura skladištenja/transporta: –25…80 °C

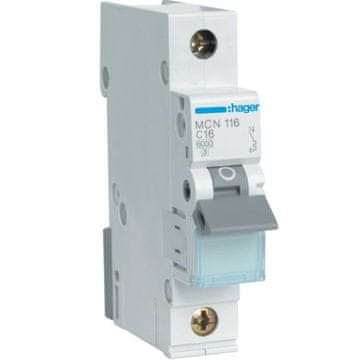

Ilustrativna fotografija
