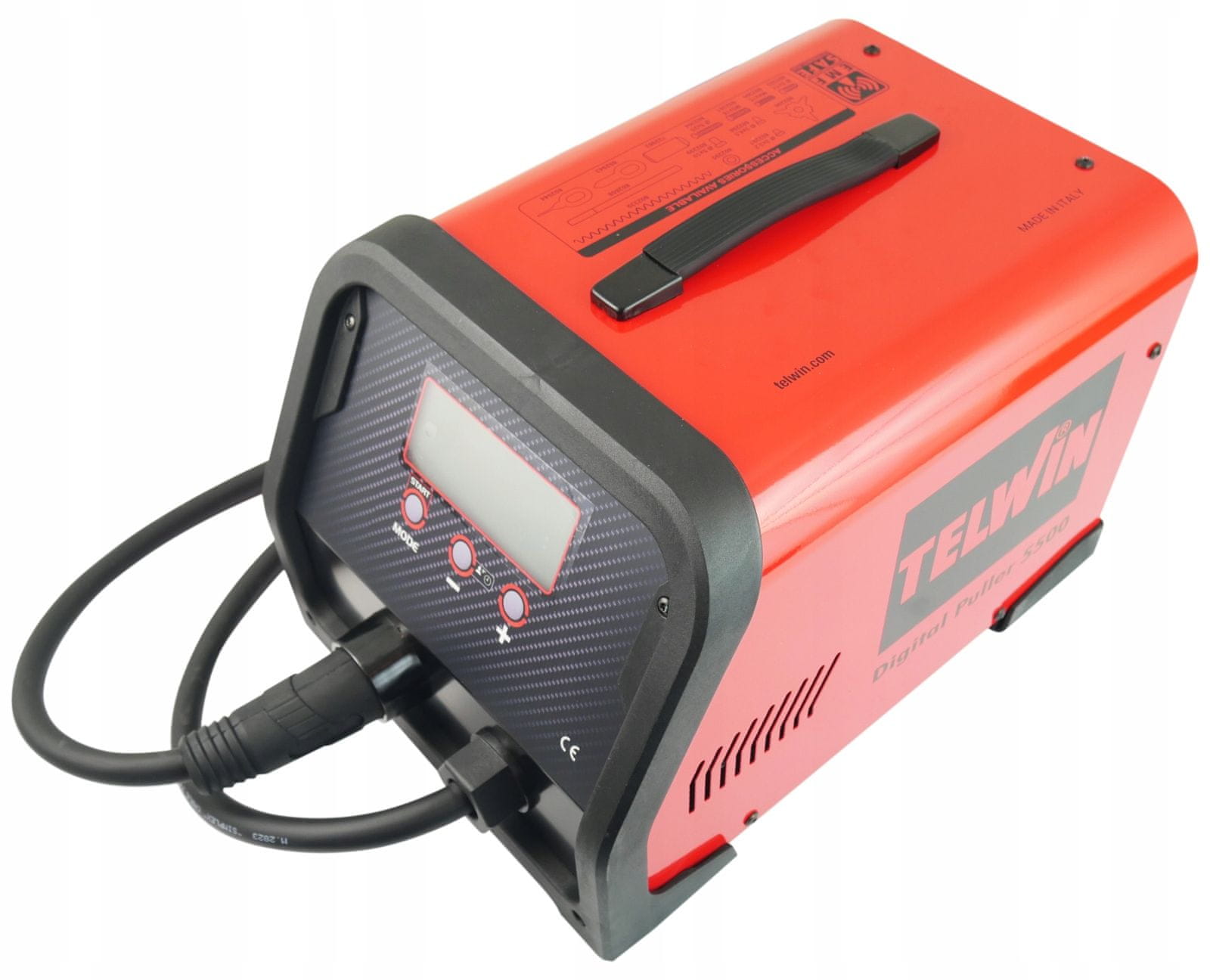

Telwin Digital Puller 5500 230v aparat za točkasto zavarivanje za karoserijske radove

Uređaj za otporno zavarivanje namijenjen za industrijsku i profesionalnu upotrebu

Pogledajte Telwin 5500 230v aparat za zavarivanje u videu:

https://youtu.be/l3x_PkgvHe8

Kopirajte poveznicu i zalijepite je u prozor preglednika

Prijenosna instalacija za otporno zavarivanje (točkasti zavarivač) s mikroprocesorskim kontrolerom digitalnim. Uređaj omogućuje izvođenje brojnih vrsta vruće i točkaste obrade na limovima koji su specifični za automobilski sektor i one sektore gdje se koriste slične vrste lima. Glavni parametri uređaja su sljedeći:

automatsko podešavanje parametara zavarivanja

• mogućnost promjene vremena zavarivanja u odnosu na vrijednost postavljenu u automatskom načinu rada
• ograničenje prekomjerne struje linije nakon uključivanja uređaja
• pozadinski osvijetljeni LCD zaslon za prikaz naredbi i postavljenih parametara
• Aparat za točkasto zavarivanje može se koristiti za zavarivanje željeznih limova s niskim udjelom ugljika i pocinčanih željeznih limova.

1⃣

• Kabel za uzemljenje 1,5 m 2⃣ Kabel
• koji vodi do pištolja: 2,5 m 3⃣ Kabel za napajanje s utikačem:
• 3,5 m 4⃣ Ručka s brzim otpuštanjem za udoban rad
• Zaslon: A.

Višenamjenska tipka

•  – ”START”

  aktivira uređaj za rad pri prvom pokretanju – “NAČIN RADA”

  odabir programa korištenog alata od H do K – “ODABIR MJERNE JEDINICE”

   – držanjem tipke 3 sekunde moguće je postaviti jedinicu debljine lima [mm], [in], [ga] B. Smanjenje debljine lima, vremena zavarivanja i snage

• C. Povećanje debljine lima, vremena zavarivanja i snage
• D. LCD zaslon
• E. „START“
• Označava da treba pritisnuti tipku „NAČIN RADA“ za aktiviranje uređaja za rad F. Prikazuje korišteni program, debljinu lima ili kod alarma (detaljnije objašnjenje u priručniku s uputama)
• G. Pištolj
• „Studder“ bez okidača (verzija se aktivira kontaktom s obratkom) H. Točkasto zavarivanje svornjaka, zakovica, podložnih pločica, ušica, trokuta
• I. Zavarivanje vijaka/zakovica promjera 4–6 mm
• J. Korištenje elektrode za zavarivanje
• K. Korištenje pogonske elektrode
• L. Označava vrijeme zavarivanja u odnosu na automatski postavljenu vrijednost
• M. Aktivira se pištoljem
• „Studder“ N. Označava da se koriste kliješta koja su u upotrebi
• O. Predstavlja debljinu zavarenog lima
• P. Označava da je uređaj u načinu rada termostatske zaštite
• Q. Označava mjernu jedinicu [mm], [in], [ga]
• Tehnički podaci: Nazivni napon napajanja:

230V

• Frekvencija mreže: 50/60Hz
• Maksimalna struja zavarivanja: 3800A
• Napon sekundarnog otvorenog kruga: 5,6V
• Maksimalna snaga: 10,5kW
• Nazivna snaga: 1,8 kW
• 50% Maksimalna struja točkastog zavarivanja: 2500A
• Glavni osigurač: 16A
• Faktor snage: 0,8
• Radni ciklus: 1,5%
• Klasa zaštite: IP22
• Korisnik se mora pridržavati sljedećih smjernica kako bi smanjio izloženost elektromagnetskim poljima: pričvrstite

što bliže jedan drugome

• dva kabela za zavarivanje, (ako se koriste) glava i trup trebaju biti što dalje
• od kruga za bodovanje nikada ne omotajte kablove za zavarivanje (ako se koriste) oko sebe
• nemojte izvoditi točkaste spojeve
• dok se unutar krugova zavarivanja. Provjerite jesu li oba kabela na istoj strani spojite povratni kabel struje točkastog zavarivanja (ako postoji) na radni komad na kojem se izvodi točkasti spoj, što bliže spoju
• nemojte izvoditi točkaste spojeve u blizini aparata za točkasto zavarivanje,
• nemojte sjediti niti se naslanjati na njega tijekom rada (minimalna udaljenost: 50 cm) ne ostavljajte feromagnetske predmete (koji stvaraju magnetsko polje oko sebe
• ) blizu oboda točkastog zavarivanja Pištolj s mesinganim držačem elektrode 1⃣ Držač elektrode za elektrode Ø10/16 mm 2⃣ Automatski pištolj

3⃣ Drška pištolja

• 4⃣ Nosač za ovjes
• Klizni čekić:
• Koristi se za
• uklanjanje udubljenja

i mala i veća udubljenja na karoseriji.

Savjet: držač za trokute / zvijezde promatrač

• Trokuti opremljeni bakrenim premazom

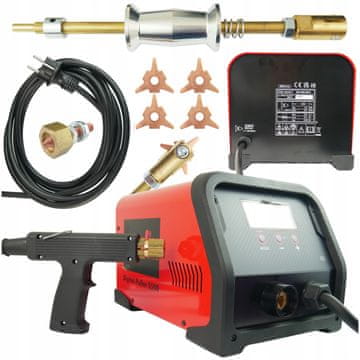

karakteriziraju se posebnim kemijskim sastavom koji omogućuje jednostavno zavarivanje na karoseriju . Rezultat je bez gorenja lima od unutarnje strane i oko zavara. Set uključuje: Aparat za zavarivanje Telwin digitalni izvlakač 5500 230V

Pištolj

• bez okidača Kabel za uzemljenje
• s točkastom masom Udarni izvlakač
• sa zvjezdastim držačem Zvijezde –
• 5 kom.
