Telwin Digital Puller 5500 400v aparat za točkasto zavarivanje za karoseriju

Uređaj za otporno zavarivanje namijenjen za industrijsku i profesionalnu upotrebu

Set uključuje:

• Aparat za zavarivanje Telwin Digital Puller 5500 400V
• Pištolj automatski bez okidača
• Kabel za uzemljenje s brzim uzemljenjem
• Klizni čekić sa zvjezdastim držačem
• Zvijezde – 5 kom.
• Ravni bitovi 1,5 mm – 100 kom.
• Uvijeni nastavci 1,6 mm – 100 kom.
• Elektrode za kupiranje – 3 kom.
• Elektroda za nastavke 16 mm
• Valovita žica 2,0 mm ili 2,6 mm – 25 kom.
• Elektroda za valovitu žicu
• Kandža 8 kuka 3 mm
• Podloške za aparat za zavarivanje – 100 kom.
• Elektroda za podloške 10 mm

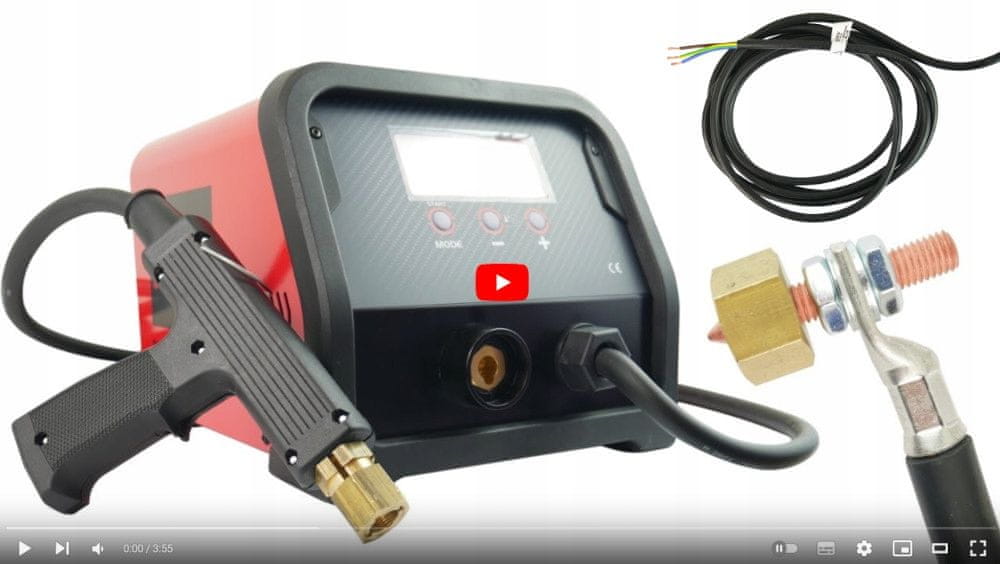

Pogledajte aparat za zavarivanje Telwin 5500 400v u videu:

https://youtu.be/NJACA6-nnFw

Kopirajte poveznicu i zalijepite u prozor preglednika

Prijenosna instalacija za otporno zavarivanje (točkasto zavarivanje) s mikroprocesorskim kontrolerom digitalnim. Uređaj omogućuje izvođenje brojnih vrsta vruće i točkaste na limovima koji su specifični za automobilski sektor i one sektore gdje se koriste slične vrste lima. Glavni parametri uređaja su sljedeći:

automatsko podešavanje parametara zavarivanja

• mogućnost promjene vremena zavarivanja u odnosu na vrijednost postavljenu u automatskom načinu rada
• ograničenje prekomjerne struje linije nakon uključivanja uređaja
• pozadinski osvijetljeni LCD zaslon za prikaz naredbi i postavljenih parametara
• Aparat za točkasto zavarivanje može se koristiti za zavarivanje željeznih limova s niskim udjelom ugljika i pocinčanih željeznih limova.

1⃣

• Kabel koji vodi do pištolja: 2,5 m 2⃣
• Kabel uzemljenje: 1,5 m 3⃣ Kabel
• napajanje: 3,5 m 4⃣ Ručka

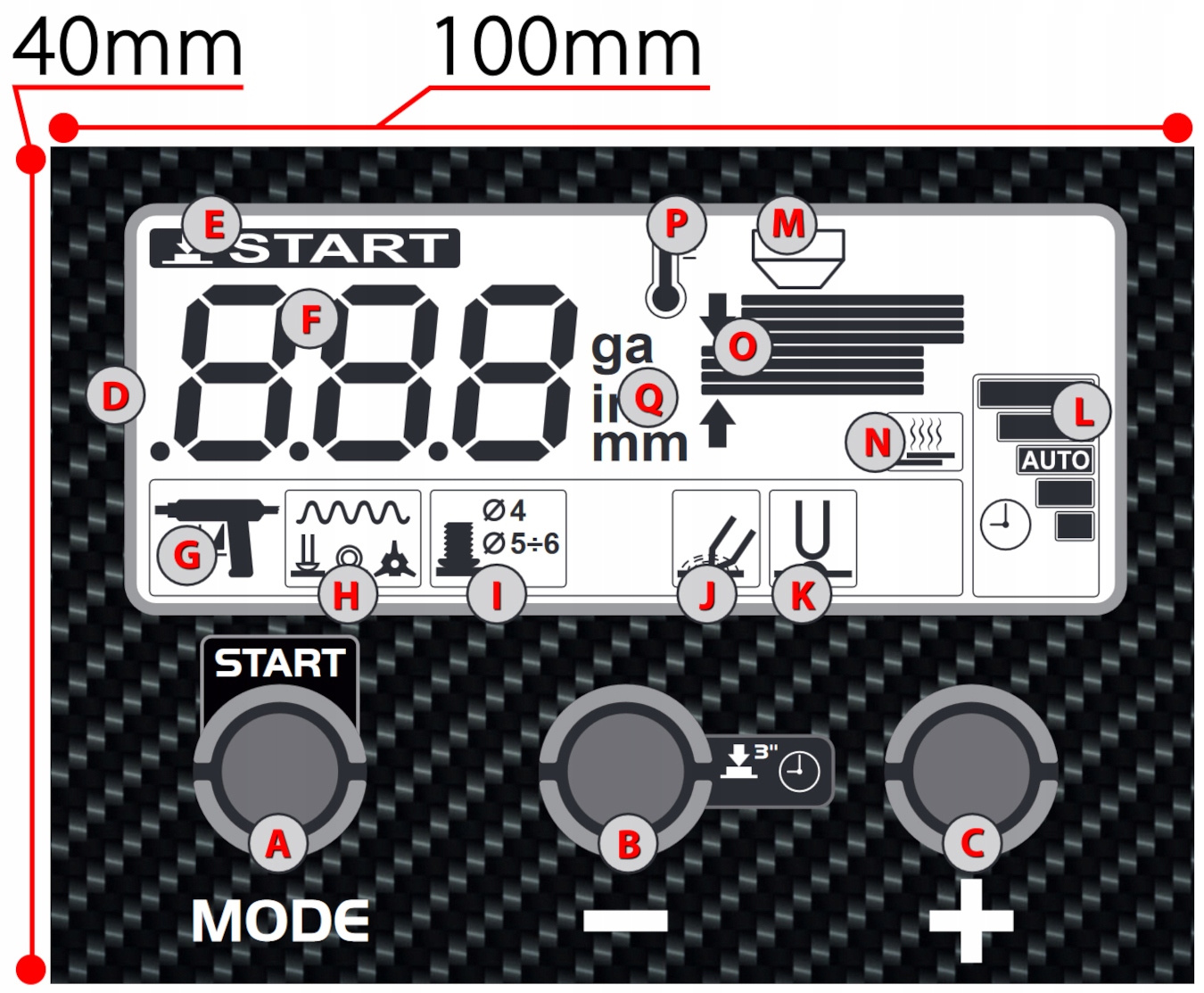

• s masom za zarezivanje Zaslon:

A.

• Višenamjenska tipka –

  ”START” aktivira uređaj za rad pri prvom pokretanju –

  “NAČIN RADA” alat za odabir programa korišten od H do K –

  “ODABIR MJERNE JEDINICE” – držanjem tipke 3 sekunde moguće je postaviti jedinicu debljine lima [mm], [in], [ga] B.

• Smanjenje debljine lima, vremena zavarivanja i snage zavarivanja C.
• Povećanje debljine lima, vremena zavarivanja i snage zavarivanja D.
• LCD zaslon E.
• „START“ Označava da treba pritisnuti tipku „MODE“ za aktiviranje uređaja za rad F.
• Prikazuje korišteni program, debljinu lima ili kod alarma (Detaljnije objašnjenje u uputama za uporabu) G.
• Pištolj „Studder“ bez okidača (verzija se aktivira kontaktom s obratkom) H.
• Točkasto zavarivanje svornjaka, zakovica, podložnih pločica, ušica, trokuta I.
• Zavarivanje vijaka/zakovica promjera 4–6 mm J.
• Korištenje elektrode za zavarivanje K.
• Korištenje elektrode za pokretanje L.
• Označava razinu vremena zavarivanja u odnosu na automatski postavljenu vrijednost M.
• Aktivira se pištoljem „Studder“ N.
• Označava da se kliješta koriste O.
• Predstavlja debljinu zavarenog lima P.
• Označava da je uređaj u načinu rada termostatske zaštite Q.
• Označava mjernu jedinicu [mm], [in], [ga] Tehnički podaci:

Nazivni napon napajanja:

• 400V Frekvencija mreže:
• 50/60Hz Maksimalna struja zavarivanja:
• 3800A Napon sekundarnog otvorenog kruga:
• 5,6V Maksimalna snaga:
• 10,5kW Nazivna snaga:
• 1,8 kW 50% Maksimalna struja zavarivanja Osigurač točke:
• 2500A Glavni osigurač:
• 10A Faktor snage:
• 0,8 Radni ciklus:
• 1,5% Stupanj zaštite:
• IP22 Korisnik se mora pridržavati sljedećih preporuka kako bi smanjio izloženost elektromagnetskim poljima:

pričvrstite

• što je moguće bliže dva kabela za zavarivanje, (ako se koristi) glava i trup trebaju biti
• što dalje moguće od perimetra zarezivanja ne omotavajte
• nikada ne zavarujte kabele (ako se koriste) jedan oko drugoga ne spajajte
• točkasto dok se unutar kruga zavarivanja. Provjerite jesu li oba kabela na istoj strani spojite
• povratni kabel struje točkastog zavarivanja (ako postoji) na radni komad na kojem se izvodi točkasti spoj, što bliže spoju nemojte izvoditi točkaste spojeve u
• blizini aparata za točkasto zavarivanje, nemojte sjediti niti se naslanjati na njega tijekom rada (minimalna udaljenost: 50 cm) ne ostavljajte feromagnetske predmete
• (koji stvaraju magnetsko polje oko sebe ) blizu oboda točkastog zavarivanja Pištolj s mesinganim držačem elektrode 1⃣ Držač elektrode za elektrode Ø10/16 mm

2⃣ Automatski pištolj

• 3⃣ Drška pištolja
• 4⃣ Nosač za ovjes
• Klizni čekić:
• Koristi se za

uklanjanje udubljenja

i mala i veća udubljenja na karoseriji. Savjet: držač za trokute / zvijezde

• promatrač Debljina kandže je 3 mm Dimenzije unutarnjih navoja:

Prvi navoj

M14

• Drugi navoj M10
• dublje u držaču kandže Ovo je univerzalna kandža za svakog zavarivača s oprugom za varenje. Elektroda za opruge za varenje (OT podložne pločice).

Elektroda ima gumenu traku koja drži oprugu za udoban rad.

Dimenzije:

Ručka:

16 mm

• Ravni svrdla: Vrhovi s

bakrenim premazom

imaju bolju vodljivost toplinsku i električnu zahvaljujući kojima aparat za zavarivanje koji mi treba manje snage za zagrijavanje svrdla, što rezultira – bez iskrenja kada paljenje lima oko zavara i lim se ne pregrijava na mjestu zavara kroz zavar. Zahvaljujući tome izbjegavamo buduću koroziju lima s druge unutarnje strane : 100 kom .

• Debljina: 1,5 mm
• Duljina: 55 mm
• Širina ušice: 22 mm
• (vanjska), 10 mm (unutarnja) Širina hvatišta: 9 mm
• Uvijeni bitovi: 100 kom

.

• Debljina: 1,6 mm
• Duljina: 55 mm
• Širina ušice: 22 mm
• (vanjska), 10 mm (unutarnja) Širina hvatišta: 9 mm
• Valovita žica – Žica s

bakrenim premazom

ima bolju vodljivost toplinsku i električnu zahvaljujući kojoj aparat za zavarivanje treba manje energije za zagrijavanje žice! Tehnički podaci: Duljina:

320 mm

• Debljina: 2,0 mm ili 2,6 mm
• Visina: 10 mm
• Količina u pakiranju: 25 komada
• Elektroda za valovitu žicu Elektroda za precizno

zavarivanje

valovite žice na površinu lima pomoću uređaja za uočavanje ili aparata za zavarivanje . Tehnički podaci: Promjer elektrode:

10 mm

• Duljina: 80 mm
• 1⃣ Posebni
• utor za udoban rad 2⃣ Izrađeno od posebna legura bakra
• Jastučići za točkasto zavarivanje 100 kom. Zahvaljujući

bakrenom premazu

koji se koristi u podloškama koristimo njihove maksimalnu učinkovitost što osigurava dobro lijepljenje štoviše nećemo pregrijati lim od unutarnju stranu i oko zavara. Promjer: 16 mm

• (vanjski) 8 mm (unutarnji) Debljina: 1,6 mm
• Elektroda za jastučiće Elektroda

za jastučiće za zavarivanje

s magnetom za udoban rad. Promjer drške: 10 mm

• Duljina elektrode: 65 mm
• Elektroda za savijanje i skupljanje lima. Montiramo je na

ručku

aparata za točkasto zavarivanje (gdje prolazi čekić), zagrijavamo vrh , zatim crtežom „pužem“ na površini lima, uklanjamo i kaljavamo ga. Elektroda se također koristi za skupljanje

lima. Koristi se za točkasto zagrijavanje deformiranog područja . Zahvaljujući preciznom radu elektroda pomaže u uklanjanju naprezanja i vraćanju površine lima u izvorni oblik . Idealan je za popravak udubljenja i deformacija u procesima koji zahtijevaju točnost i otpornost na visoke temperature . Duljina: 305 mm

• Promjer: 10 mm
• Uključeno: Aparat za zavarivanje

Telwin digitalni izvlakač 5500 400V

• Pištolj automatski
• bez okidača Masa za kabel s brzom masom
• Klizni čekić sa zvjezdastim držačem
• Zvijezde – 5 kom.
• Ravni nastavci 1,5 mm
• – 100 kom. Uvijeni nastavci 1,6 mm
•  – 100 kom. Elektrode za kupiranje
•  – 3 kom. Elektroda za nastavke
• 16 mm Valovita žica 2,0 mm
• ili 2,6 mm – 25 kom. Elektroda za valovitu žicu
• Kandža 8
• kuka 3 mm Podloške za aparat za zavarivanje – 100 kom.
• Elektroda za podloške 10 mm
