UREĐAJ ZA UPOZORENJE Lima TELWIN 5500 Digitalni automobilski uočavač 400V Aparat za zavarivanje

Uređaj za otporno zavarivanje namijenjen za industrijsku i profesionalnu upotrebu

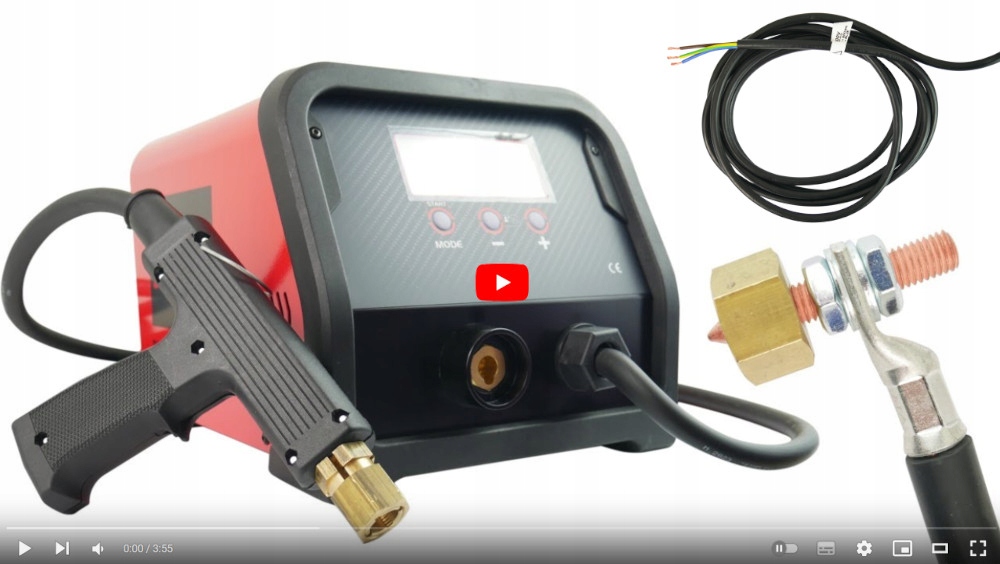

Pogledajte aparat za zavarivanje Telwin 5500 400v u videu:

https://youtu.be/NJACA6-nnFw

Kopirajte poveznicu i zalijepite je u prozor preglednika

Prijenosna instalacija za otporno zavarivanje (točkasti zavarivač) s mikroprocesorskim kontrolerom digitalnim. Uređaj omogućuje izvođenje brojnih vrsta vruće i točkaste obrade na limovima koji su specifični za automobilski sektor i one sektore gdje se koriste slične vrste lima. Glavni parametri uređaja su sljedeći:

automatsko podešavanje parametara zavarivanja

• mogućnost promjene vremena zavarivanja u odnosu na vrijednost postavljenu u automatskom načinu rada
• ograničenje prekomjerne struje linije nakon uključivanja uređaja
• pozadinski osvijetljeni LCD zaslon za prikaz naredbi i postavljenih parametara
• Aparat za točkasto zavarivanje može se koristiti za zavarivanje željeznih limova s niskim udjelom ugljika i pocinčanih željeznih limova.

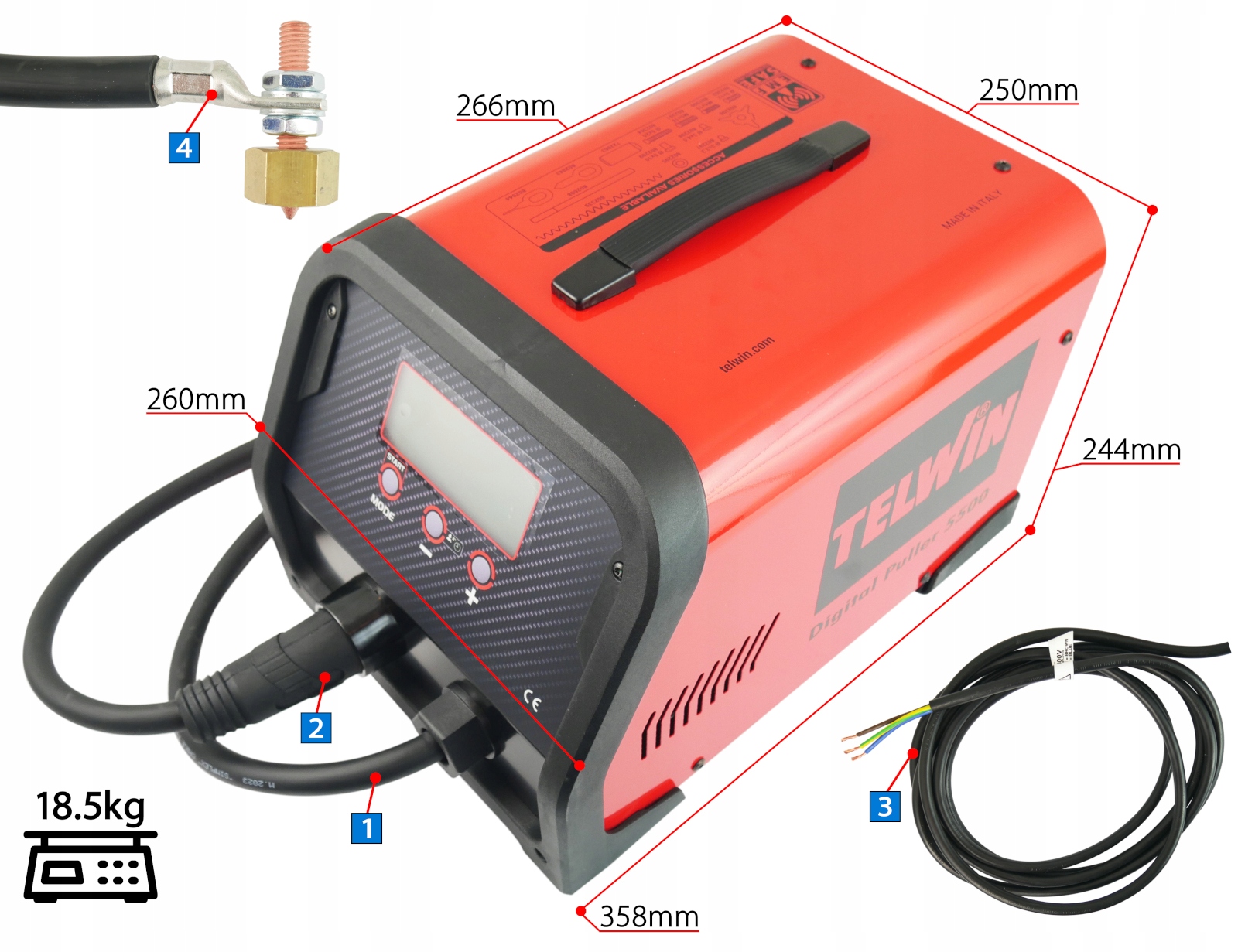

1⃣

• Kabel za uzemljenje : 1,5 m 2⃣
• Kabel pištolja : 2,5 m 3⃣ Kabel za napajanje
• : 3,5 m 4⃣ Ručka

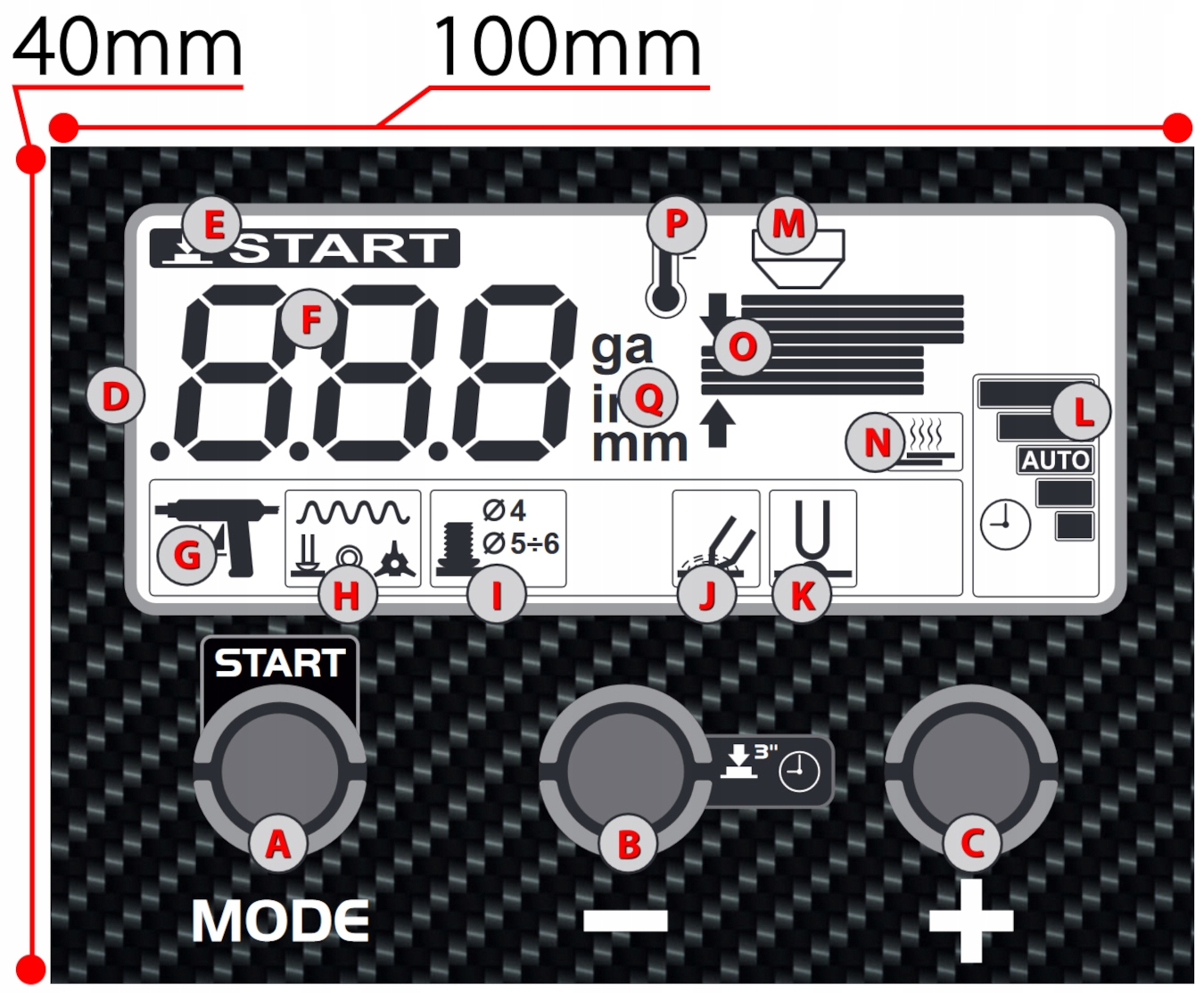

• s brzim otpuštanjem za udoban rad Zaslon:

A.

• Višenamjenska tipka –

  ”START” aktivira uređaj za rad pri prvom pokretanju –

  “NAČIN RADA” odabir programa korištenog alata od H do K –

  “ODABIR MJERNE JEDINICE” – držanjem tipke 3 sekunde moguće je postaviti jedinicu debljine lima [mm], [in], [ga] B.

• Smanjenje debljine lima, vremena zavarivanja i snage C.
• Povećanje debljine lima, vremena zavarivanja i snage D.
• LCD zaslon E.
• „START“ Signalizira da treba pritisnuti tipku „NAČIN RADA“ za aktiviranje uređaja za rad F.
• Prikazuje korišteni program, debljinu lima ili kod alarma (Detaljnije objašnjenje u korisničkom priručniku) G.
• Pištolj „Studder“ bez okidača (verzija se aktivira kontaktom s obratkom) H.
• Točkasto zavarivanje svornjaka, zakovica, podložnih pločica, ušica, trokuta I.
• Zavarivanje vijaka/zakovica promjera 4–6 mm J.
• Korištenje elektrode za zavarivanje K.
• Korištenje elektrode za pokretanje L.
• Označava razinu vremena zavarivanja u odnosu na automatski postavljenu vrijednost M.
• Aktivira se pištoljem „Studder“ N.
• Označava da se kliješta koriste O.
• Predstavlja debljinu zavarenog lima P.
• Označava da je uređaj u načinu rada termostatske zaštite Q.

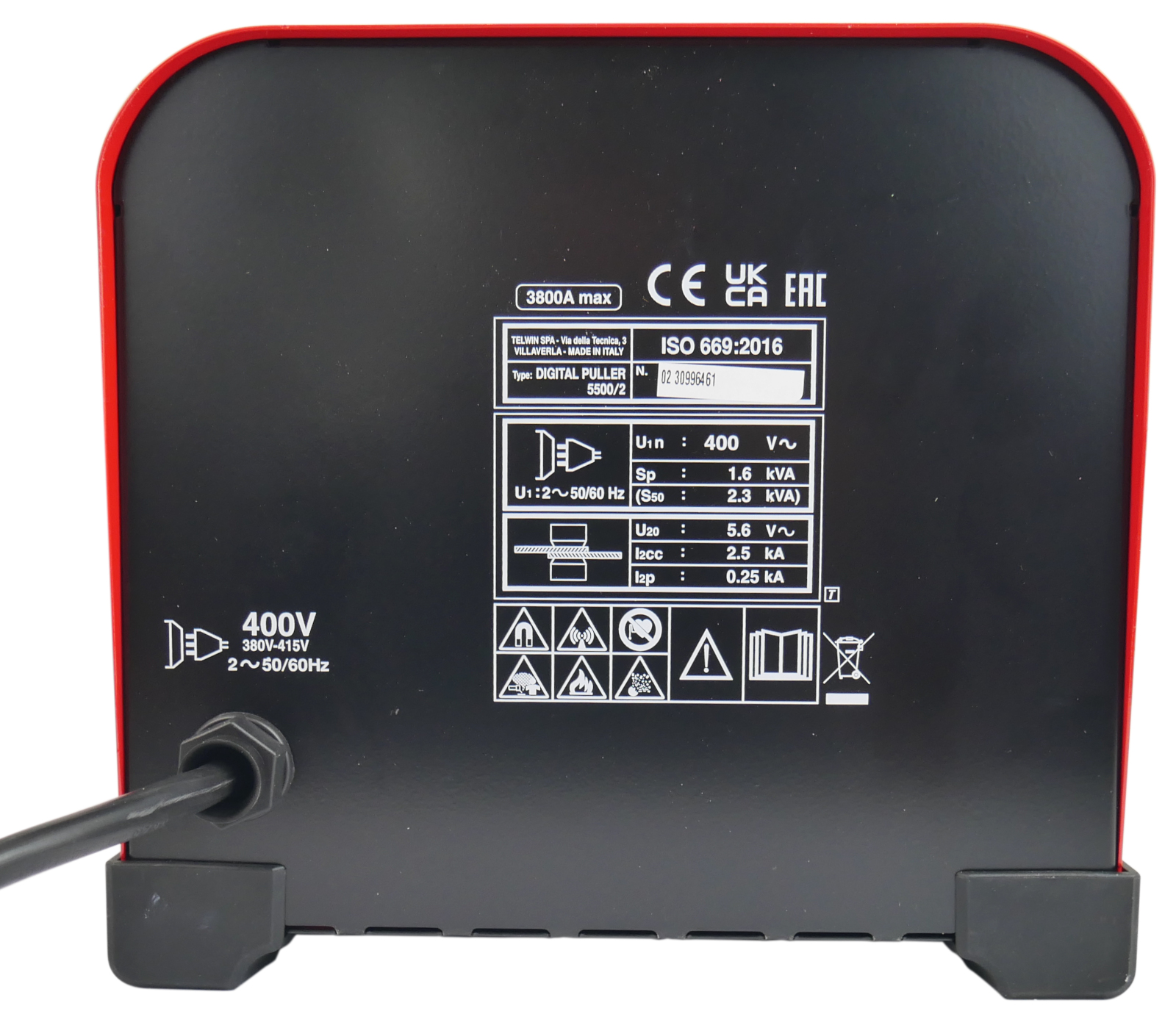

• Označava mjernu jedinicu [mm], [in], [ga] Tehnički podaci:

Nazivni napon napajanja:

• 400V Frekvencija mreže:
• 50/60Hz Maksimalna struja zavarivanja:
• 3800A Napon sekundarnog otvorenog kruga:
• 5,6V Maksimalna snaga:
• 10,5kW Nazivna snaga:
• 1,8 kW 50% Maksimalna struja zavarivanja Osigurač točke:
• 2500A Glavni osigurač:
• 10A Faktor snage:
• 0,8 Radni ciklus:
• 1,5% Stupanj zaštite:
• IP22 Korisnik se mora pridržavati sljedećih preporuka kako bi smanjio izloženost elektromagnetskim poljima:

pričvrstite

• što je moguće bliže dva kabela za zavarivanje, (ako se koristi) glava i trup trebaju biti
• što dalje moguće od perimetra zarezivanja ne omotavajte
• nikada ne zavarujte kabele (ako se koriste) jedan oko drugoga ne spajajte
• točkasto dok se unutar kruga zavarivanja. Provjerite jesu li oba kabela na istoj strani spojite
• povratni kabel struje točkastog zavarivanja (ako postoji) na radni komad na kojem se izvodi točkasti spoj, što bliže spoju nemojte izvoditi točkaste spojeve u
• blizini aparata za točkasto zavarivanje, nemojte sjediti niti se naslanjati na njega tijekom rada (minimalna udaljenost: 50 cm) ne ostavljajte feromagnetske predmete

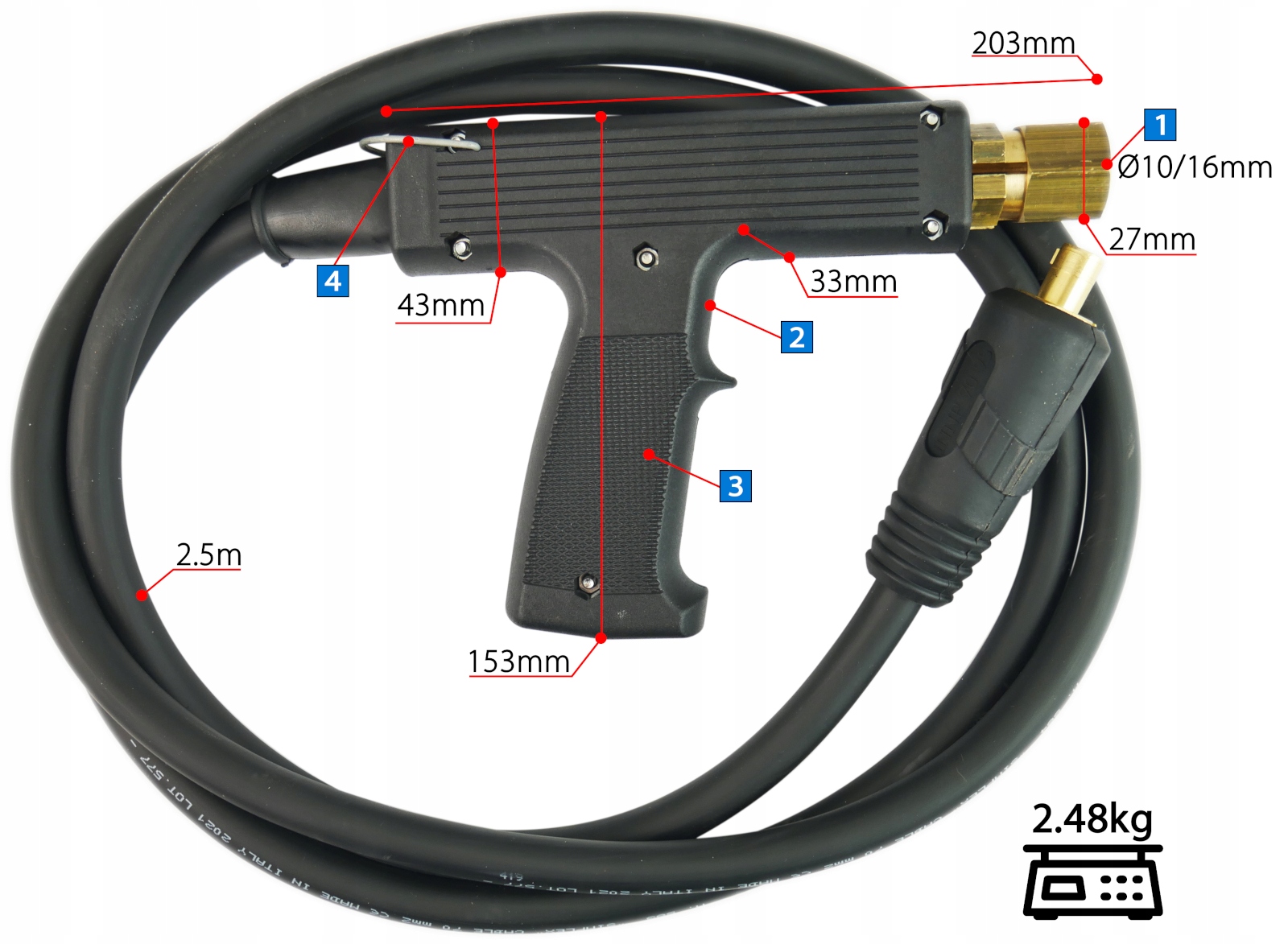

• (koji stvaraju magnetsko polje oko sebe ) blizu oboda točkastog zavarivanja Pištolj s mesinganim držačem elektrode 1⃣ Držač elektrode za elektrode Ø10/16 mm

2⃣ Automatski pištolj

• 3⃣ Drška pištolja
• 4⃣ Nosač za ovjes

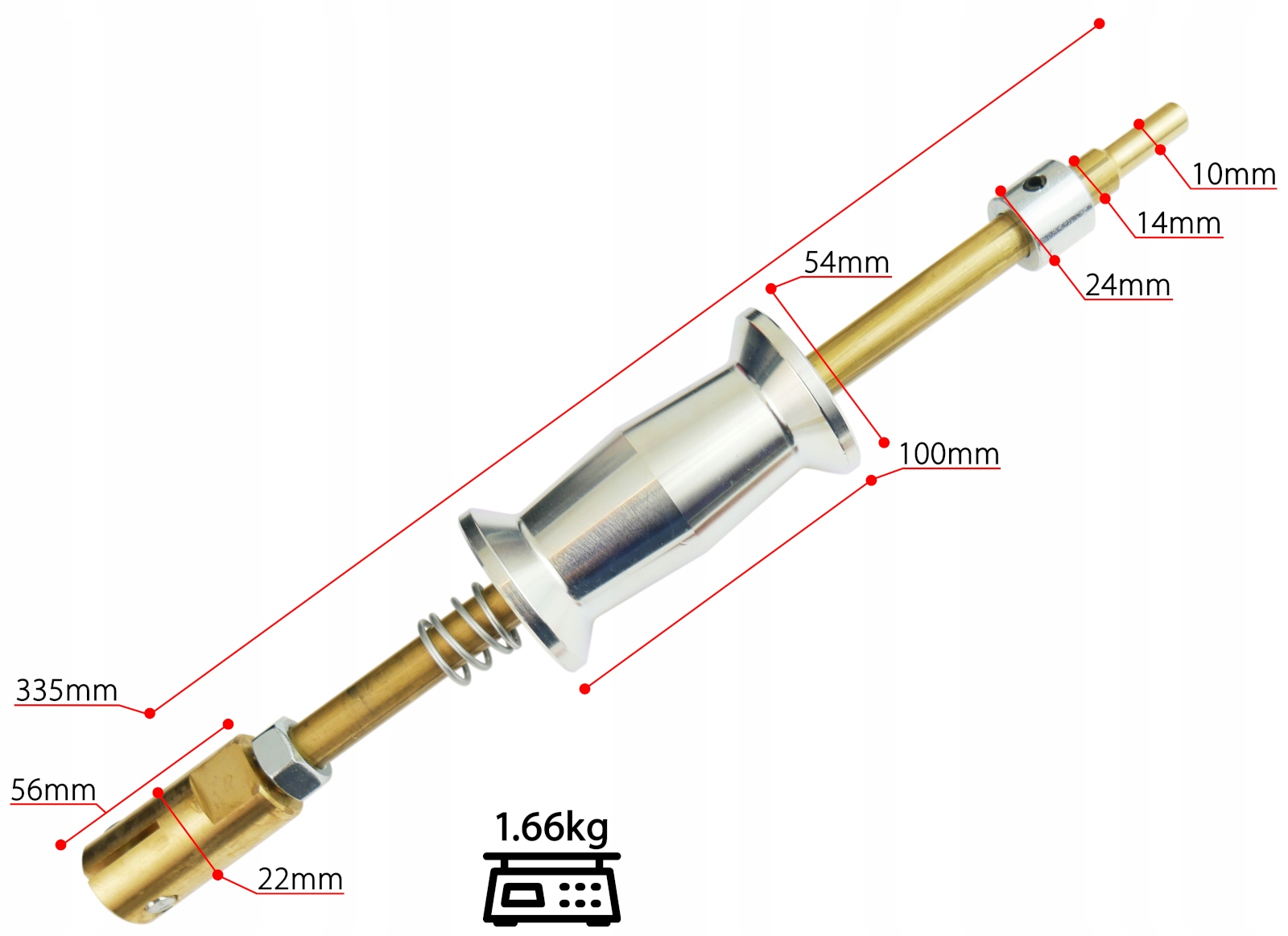

• Klizni čekić:
• Koristi se za

uklanjanje udubljenja

i mala i veća udubljenja na karoseriji. Vrh: držač za trokute / zvijezde

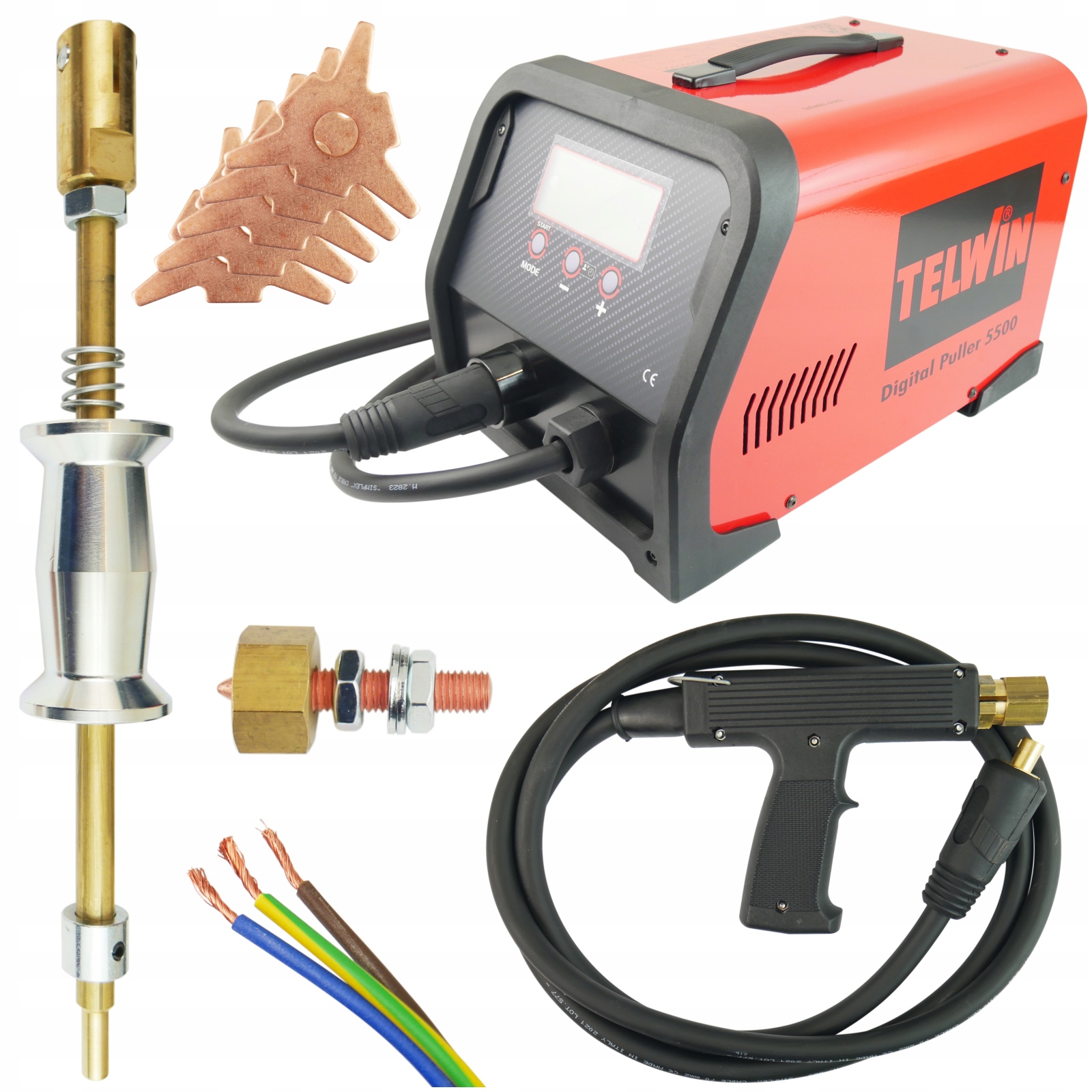

• uređaj za uočavanje Set uključuje: Aparat za zavarivanje

Telwin digitalni izvlakač 5500 400V

• Pištolj bez okidača
• Kabel za uzemljenje s masom za uočavanje
• Udarni izvlakač sa zvjezdastim držačem
• Zvijezde – 5 kom.
