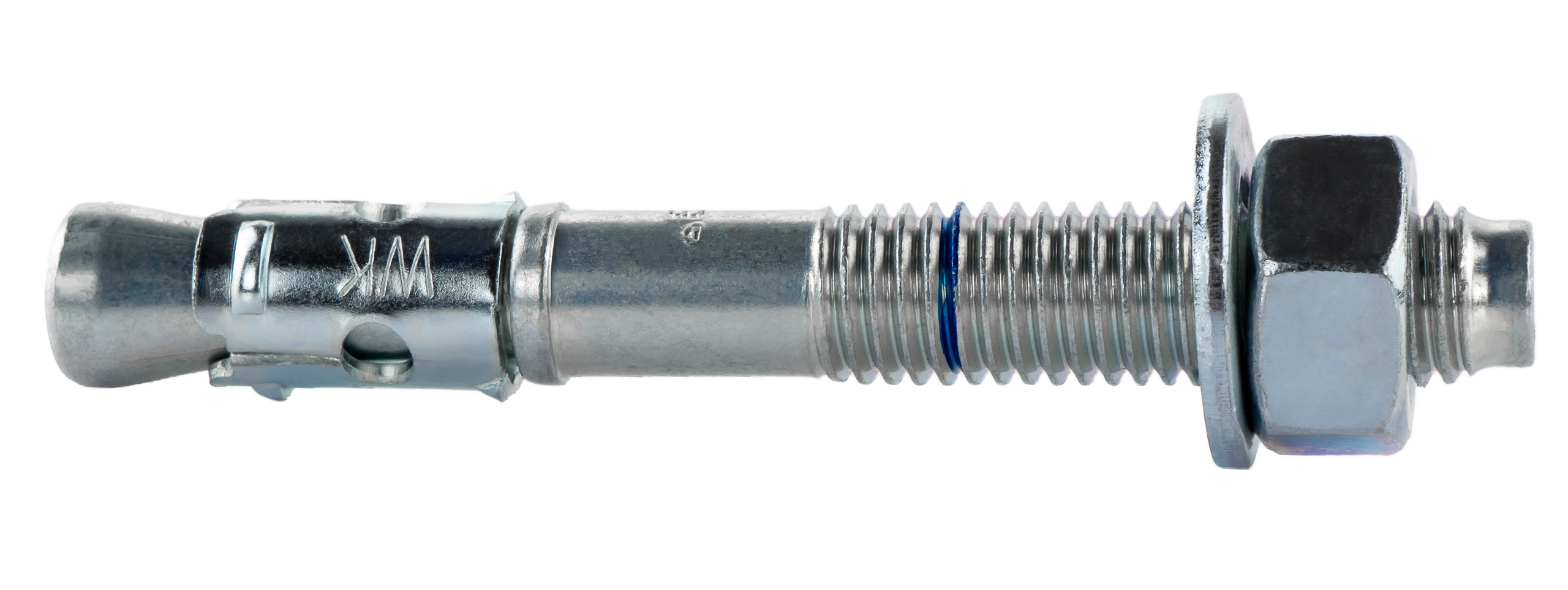

Čelična ekspresna sidra LE-ZN-08075

Mehanička sidra za beton

M8 × 75 mm, 100 kom.

Sidra su izrađena od pocinčanog čelika.

Idealno za montažu strojeva, uređaja, serijskih pričvršćenja (ograde, rukohvati, skladišni regali) i montažu lakih i srednjih čeličnih konstrukcija.

Ključni parametri

• Model:LE-ZN-08075 (X100)
• Promjer: 8 mm
• Duljina:75 mm
• Maks. debljina pričvršćenog elementa 20/- mm
• Pakiranje: 100 kom.
• Navoj: M8
• Materijal: niskougljični čelik, elektrocinčani

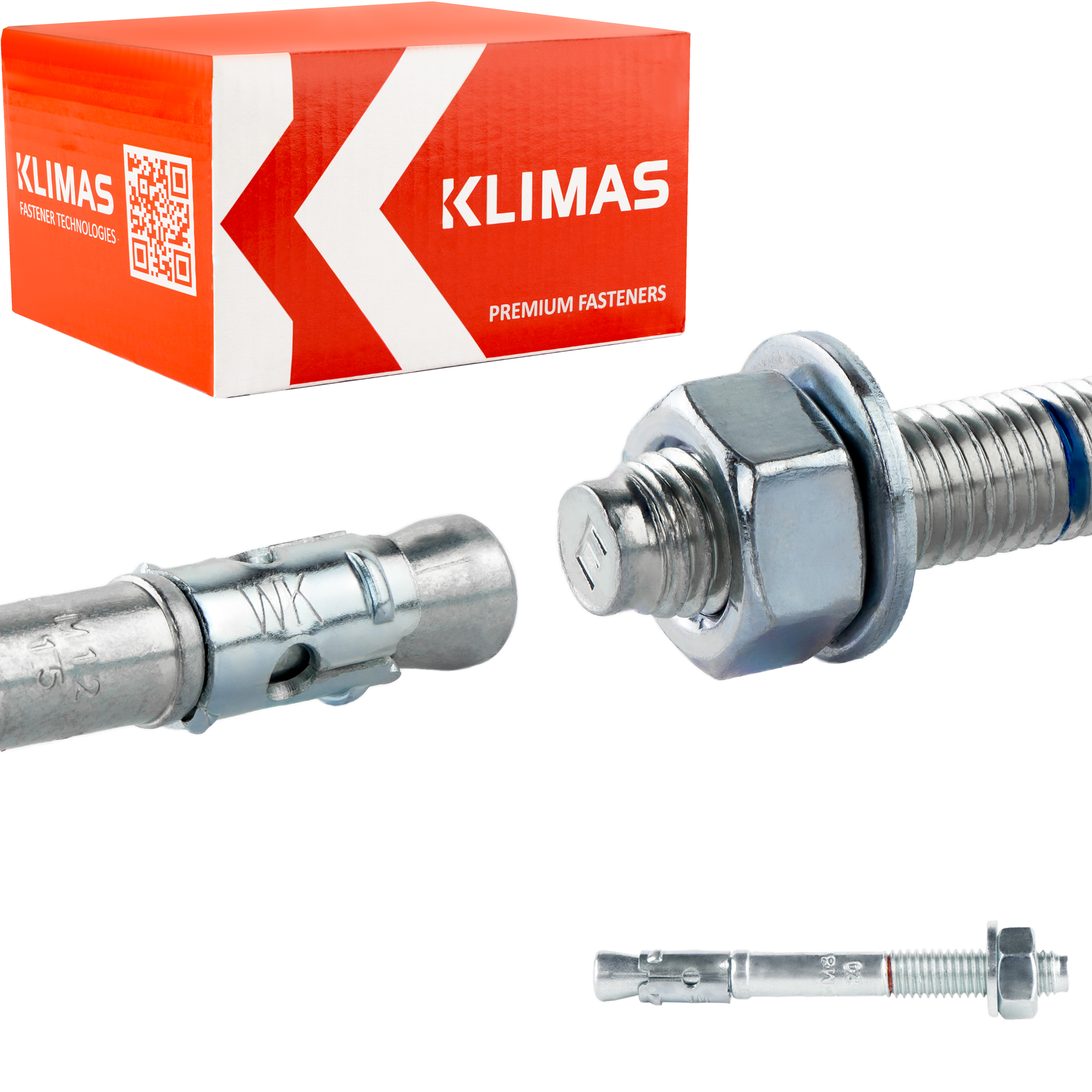

Originalni proizvod renomirane tvrtke klimas Wkręt-Met ®

Značajke i prednosti

1. Najviši parametri čvrstoće

Najmoderniji strojevi i dugogodišnje iskustvo prevedeni su u proizvode s najvišim parametrima čvrstoće. Naši sidra namijenjeni su kao profesionalno rješenje za najkritičnije konstrukcijske spojeve.

2. Otpornost na vatru R30 – R120.

Sidra imaju otpornost na vatru koja utječe na sigurnost spojeva u požaru. Vatrootpornost određena od R30 do R120 omogućuje vam pronalaženje ekonomičnog spoja za svaku vrstu industrije, prilagođenog potrebnoj klasi vatrootpornosti.

3. Brza i jednostavna ugradnja

Ubijanjem sidra čekićem u prethodno izbušenu rupu i zatezanjem.

4. Trenutna nosivost.

5. Promjer rupe jednak je promjeru tijela sidra.

6. Isporučuje se tvornički integrirano s maticom i podloškom.

7. Hladno oblikovani čelik sprječava lomljenje drške tijekom uvrtanja i zatezanja.

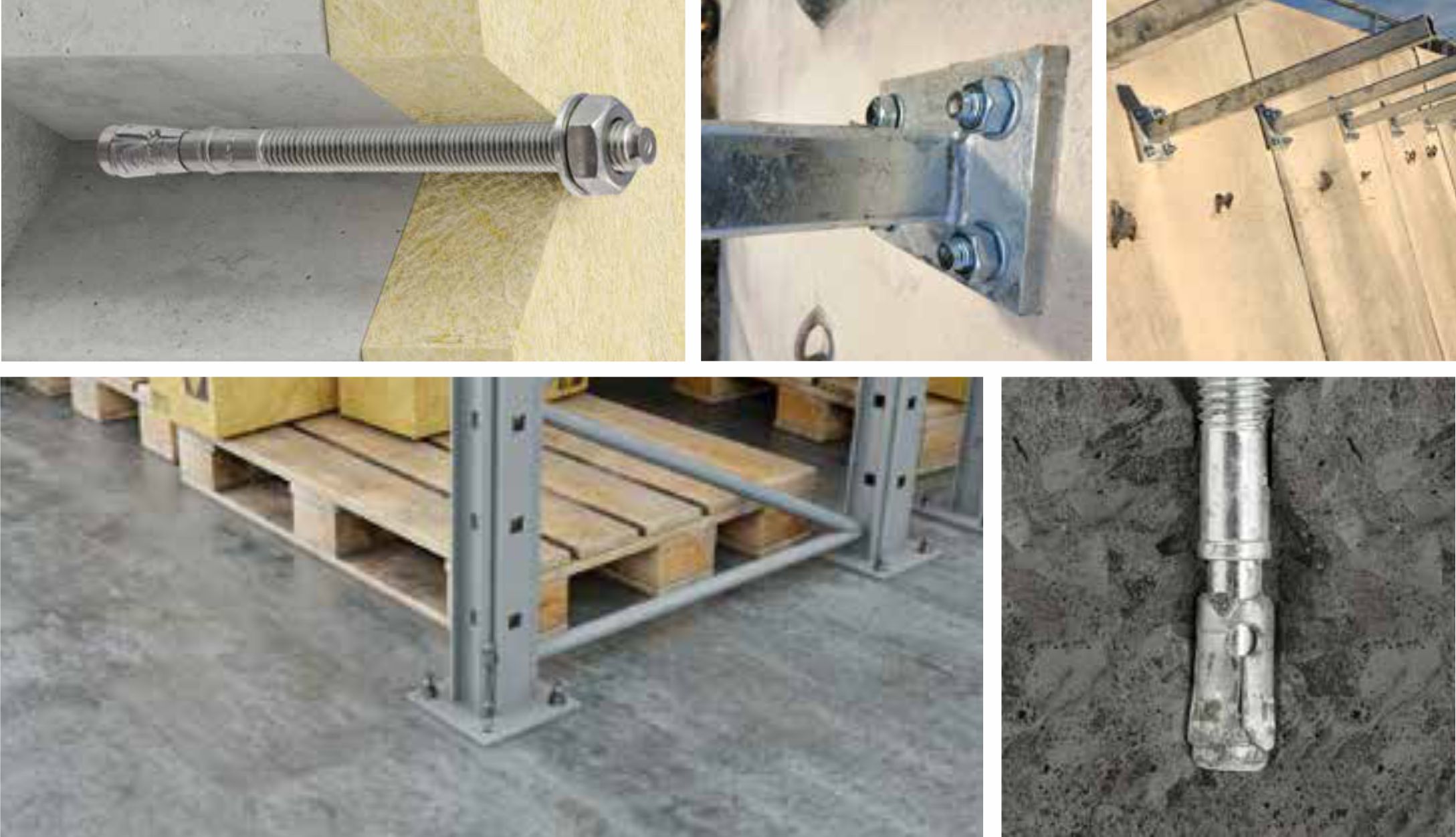

Primjer podloge i primjene

A. Standardni, nearmirani i nepuknuti beton, klasa C20/25 ÷ C50/60

• Statička i kvazistatička opterećenja,
• sidra sa zahtjevima otpornosti na vatru,
• ugradnja strojeva i uređaja,
• ugradnja barijera,
• ugradnja rukohvata,
• ugradnja balustrada unutar zgrada,
• ugradnja čelične opreme i ukrasnih elemenata elementi,
• ugradnja lakih i srednjih metalnih konstrukcija unutar zgrada.

Specifikacije proizvoda

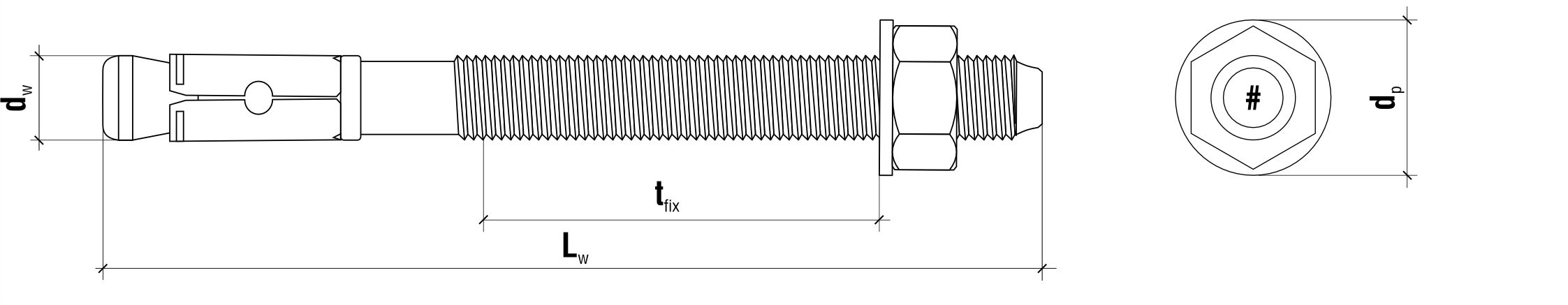

• [dw] promjer sidra: Ø 8,0 mm
• [Lw] duljina sidra: 75 mm
• [Tfix] maks. upotrebljiva duljina: 20/- mm
• Veličina ključa: SW-13
• [dp] vanjski promjer podloške:15,8 mm
• Navoj: M8
• Količina po pakiranju: 100 kom.
• Materijal: Pocinčani čelik

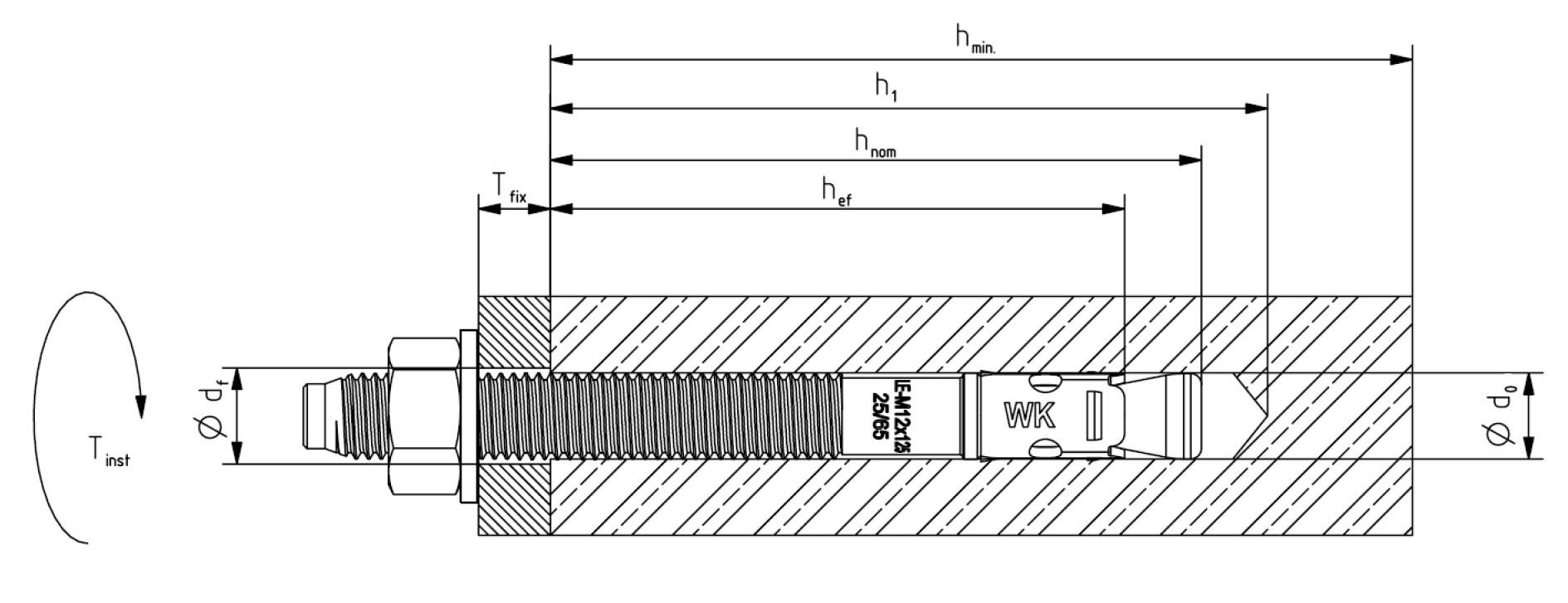

Ugrađeno sidro

• Promjer bušenja [do]: 8 mm
• Promjer rupe u montiranom elementu [df] ≤ 10 mm
• Moment zatezanja [Tinst]: 20 Nm
• Maksimalna debljina fiksnog elementa [Tfix]: 20/- mm
• Efektivna dubina sidrenja [hef]: 40 mm
• Minimalna debljina podloge [hmin]: 100 mm

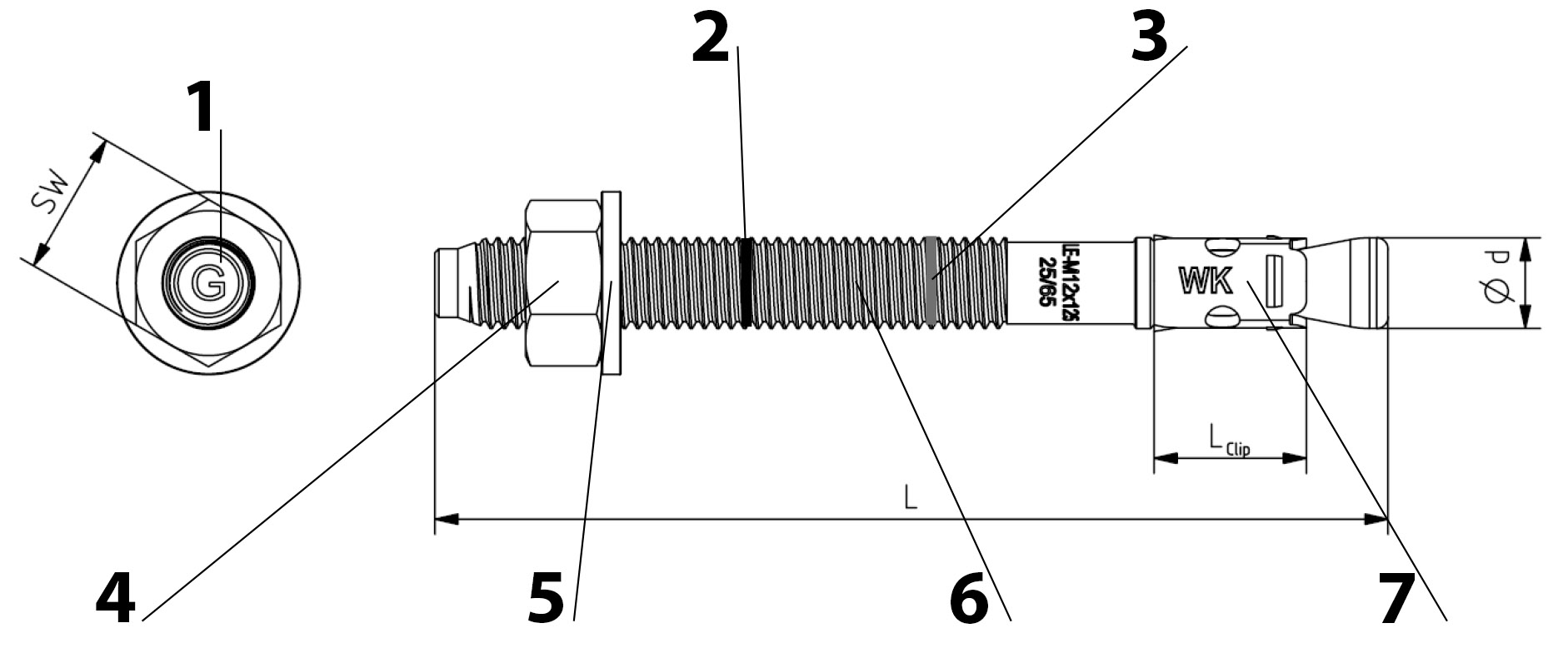

Sidreni elementi

1. Oznaka na glavi,
2. Standardna dubina ugradnje,
3. Smanjena dubina ugradnje,
4. Matica,
5. Podloška,
6. Sidreni klin,
7. Raztezna čahura.

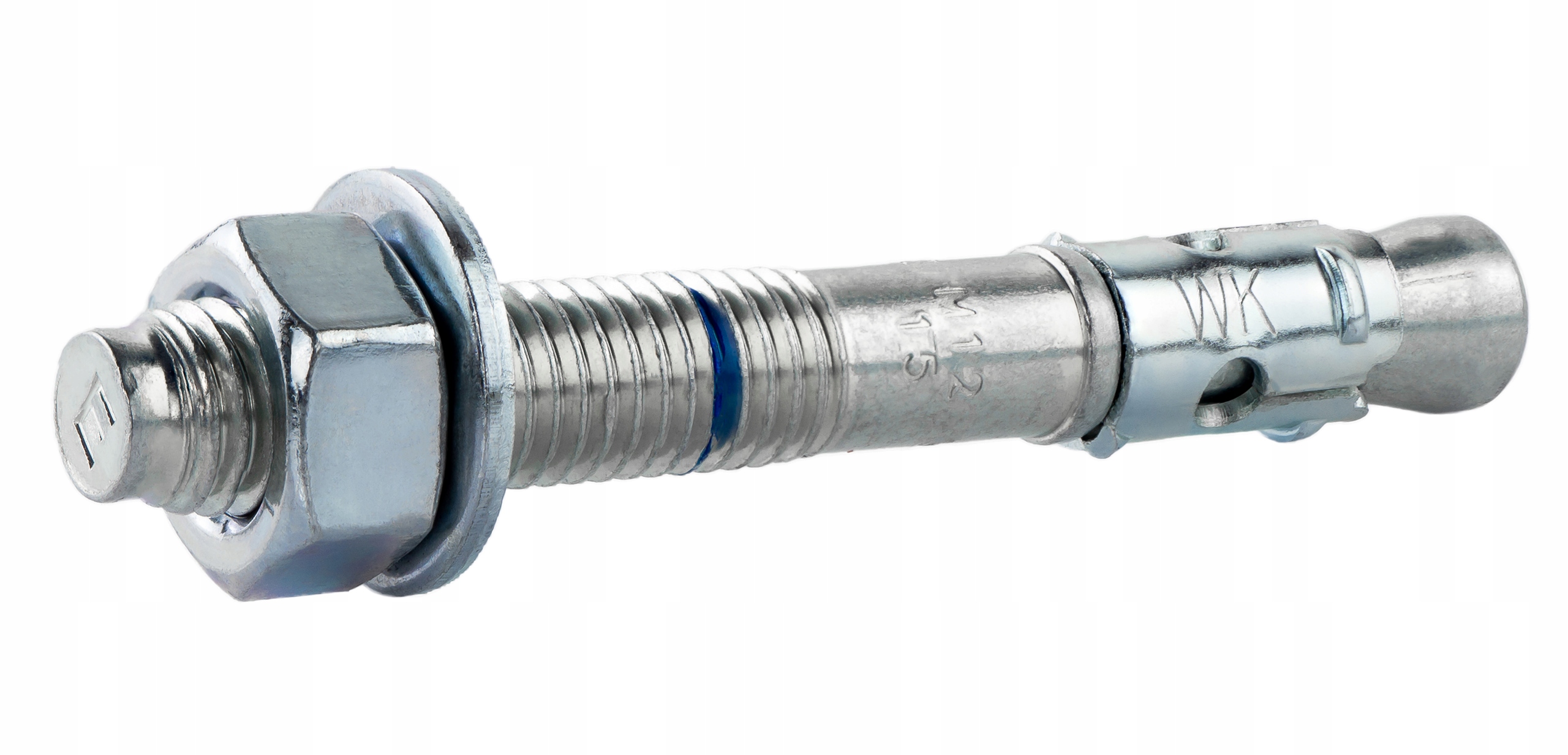

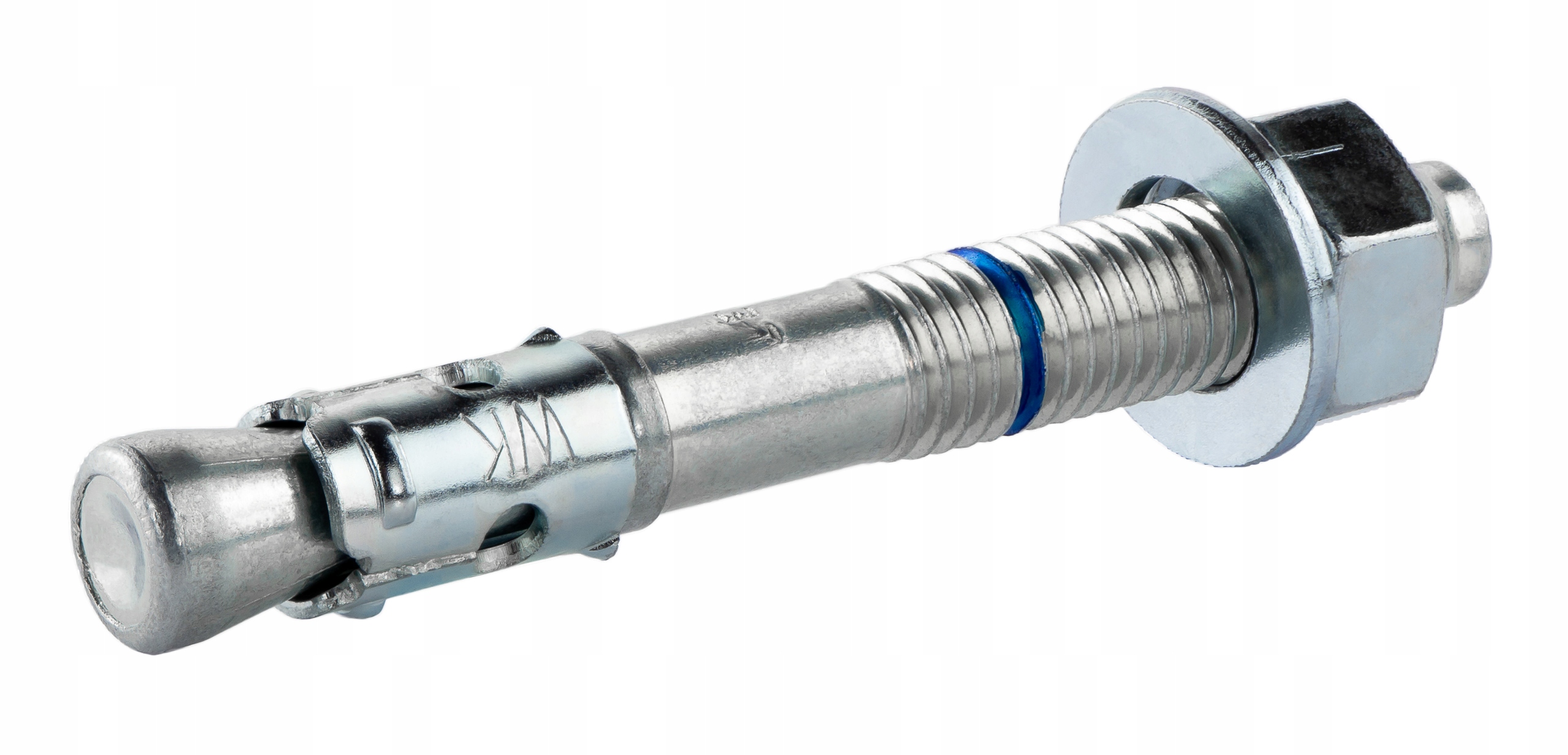

Mehaničko sidro LE-ZN sastoji se od navojnog klina s ekspanzijskim konusom, ekspanzionog pojasa, šesterokutne matice i podloške. Izrađeno je od niskougljičnog čelika i pocinčano je radi zaštite od korozije. Pričvršćivanje se vrši zatezanjem matice odgovarajućim momentom, što uzrokuje pomicanje ekspanzijske trake i stvaranje trajnog sidra u tlu.

Certifikati

• Europski certifikat ETA-20/0640 – jamstvo najviše kvalitete
• Nudimo Sidra su najviše kvalitete i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

Video proizvoda

(kopirajte poveznicu i zalijepite u preglednik)

https://youtu.be/4h0i9oVf-6g

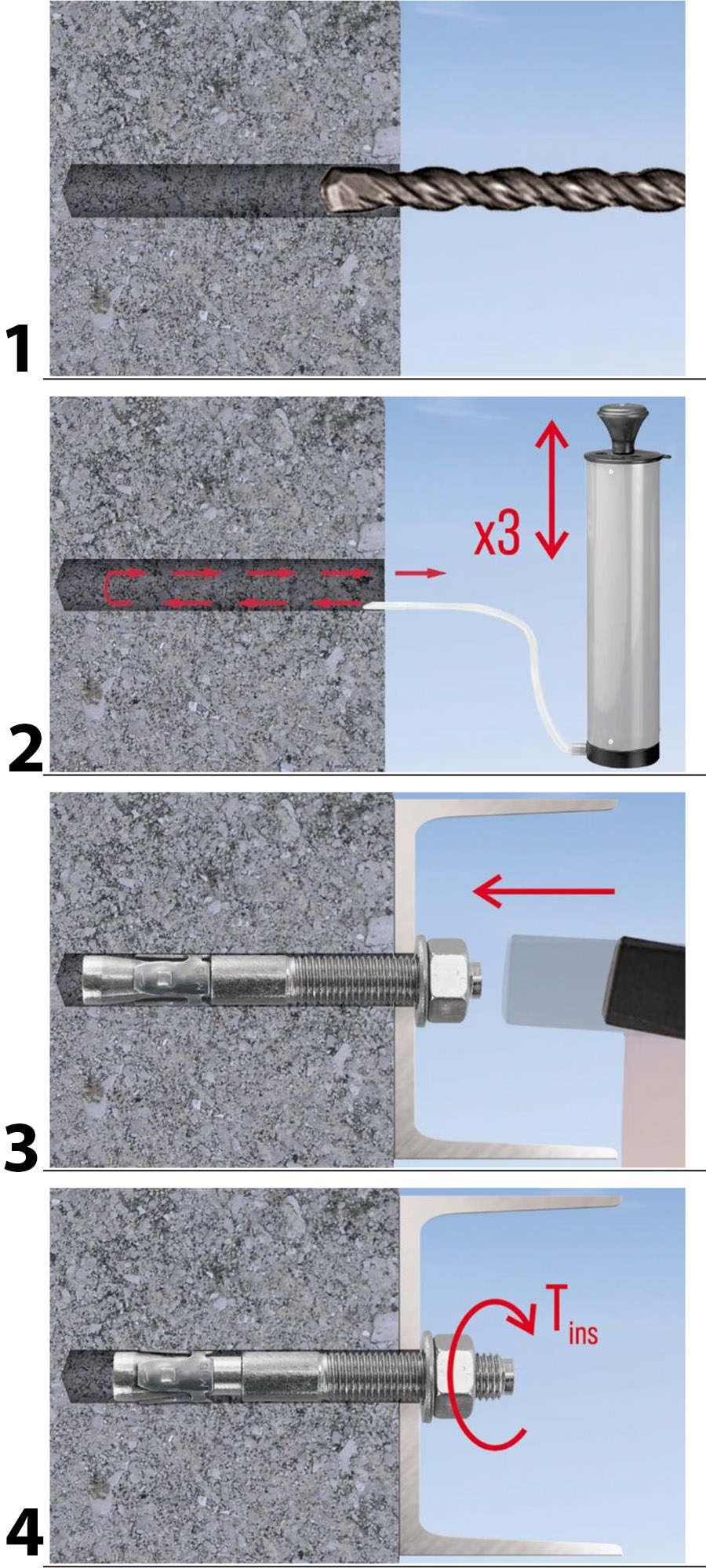

Način montaže

1. Izbušite rupu potrebnog promjera i dubine, okomito na podlogu.
2. Očistite rupu od prašine i prljavštine (koristite pumpu ili neku drugu metodu).
3. Umetnite anker u rupu laganim udarcima čekića dok se ne postigne potrebna dubina sidrenja.
4. Zategnite maticu odgovarajućim momentom zatezanja (Tinst) pomoću moment ključa. Prilikom zatezanja, vijak pritišće ekspanzijsku kopču, što uzrokuje da ona pritisne stijenke izbušene rupe. Pazite da se nakon što se sidro proširi, podloška ispod matice pritisne na pričvršćeni element.

Tijekom ugradnje imajte na umu sljedeće:

• Sidra treba ugraditi tako da se ne ošteti armatura u podlozi,
• Dubina izbušene rupe treba biti najmanje 10 mm veća od dubine sidrenja spojnice – to će omogućiti pravilnu ugradnju mehaničkog sidra u rupu,
• Izbušenu rupu treba očistiti, barem dvostrukim potezom svrdla kako bi se uklonila prašina od bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.

Klimatska sidra – najčešći izbor profesionalaca

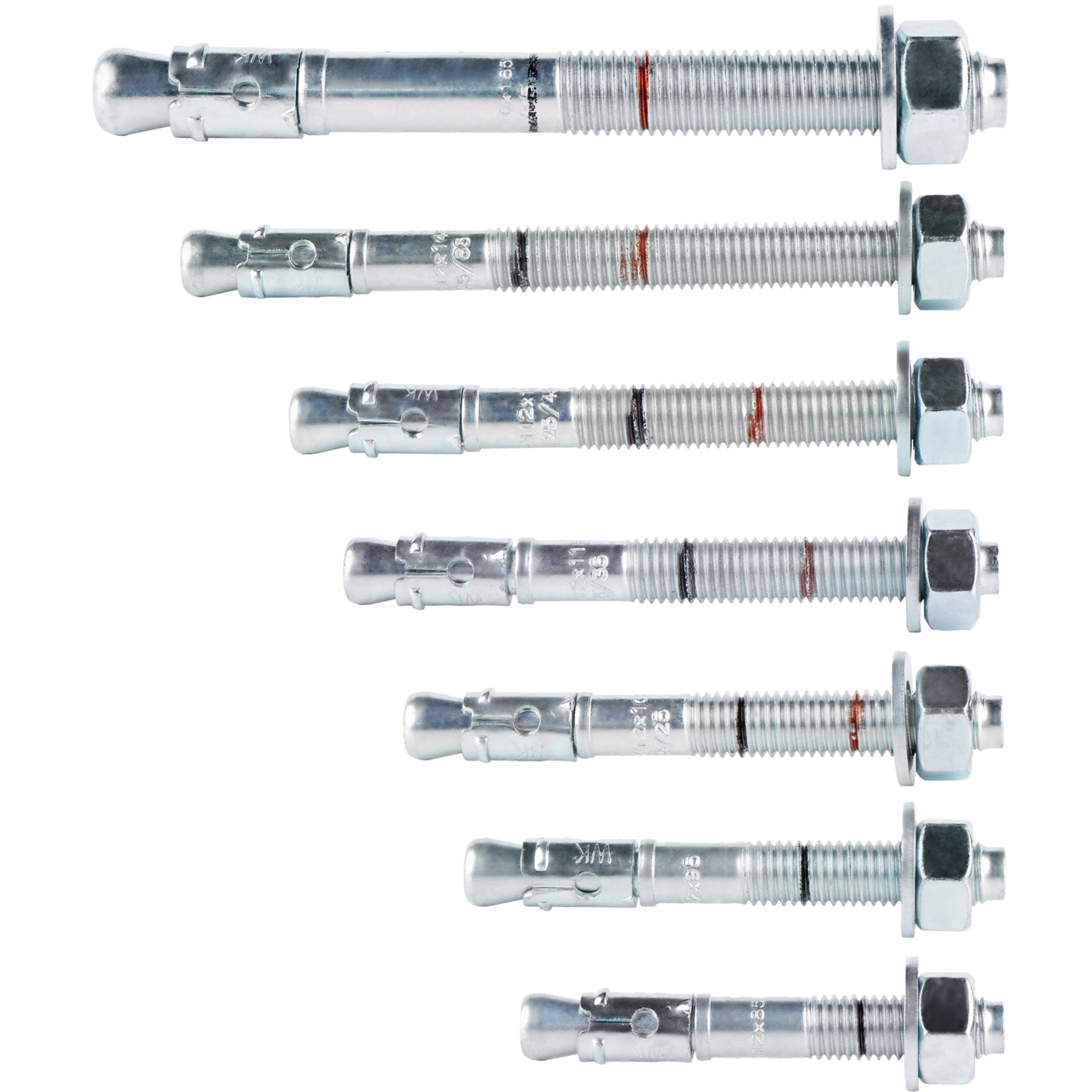

Cijeli niz veličina sidra pronaći ćete na našim drugim aukcijama.

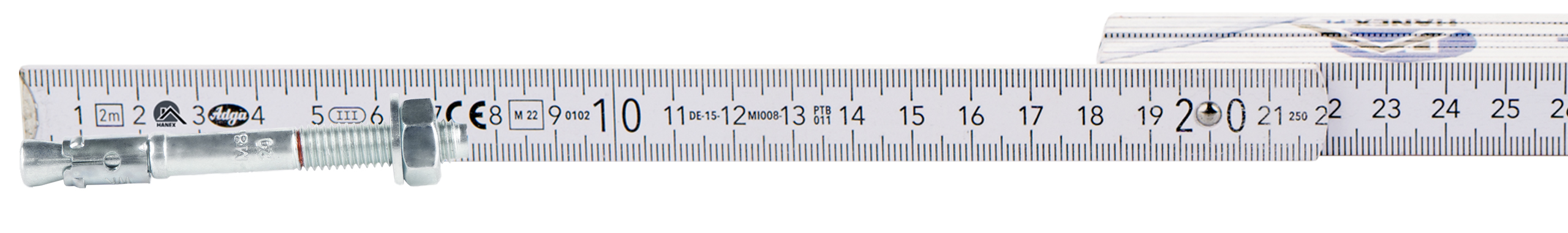

*mjerna traka na fotografiji nije dio seta (koristi se samo za vizualizaciju dimenzija sidra)
