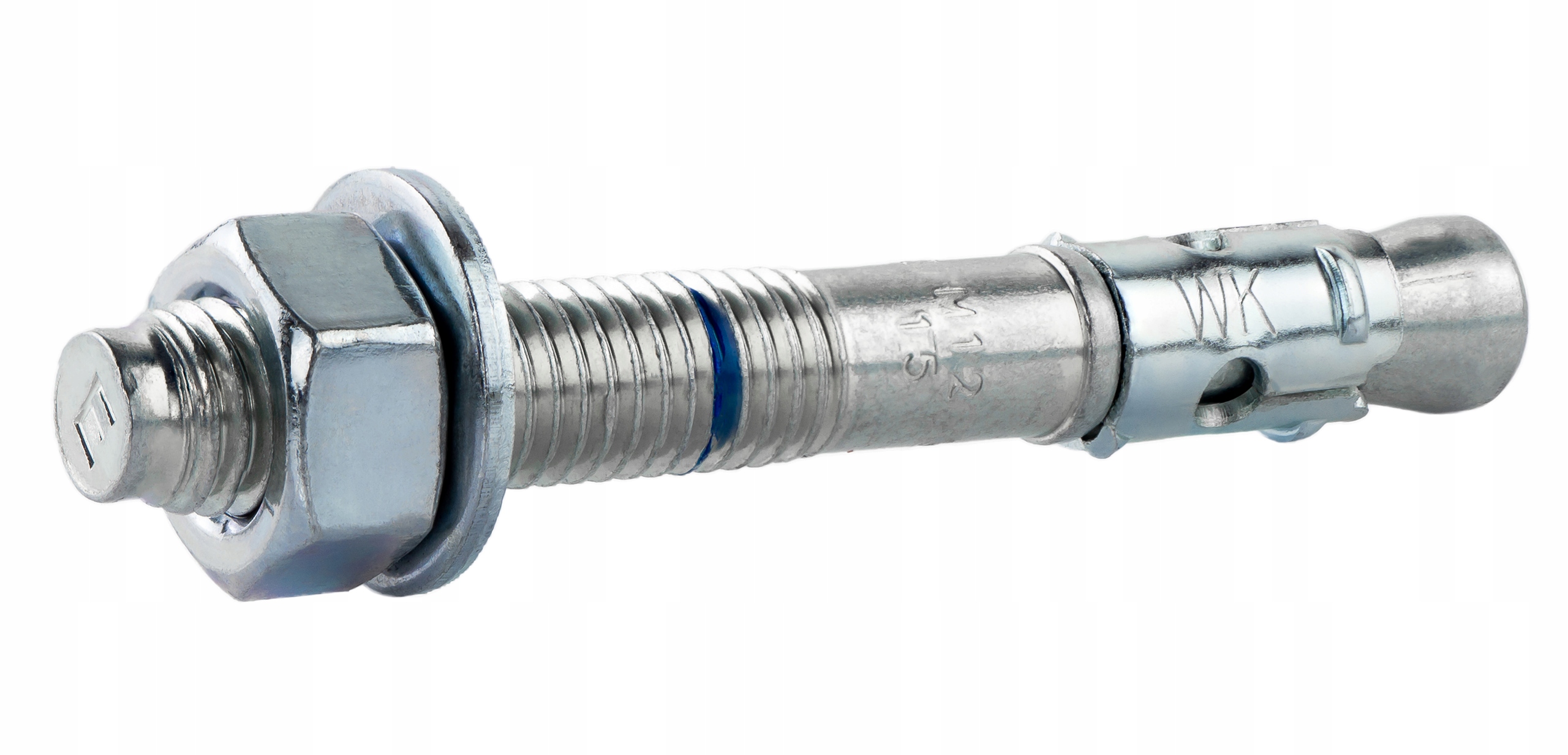

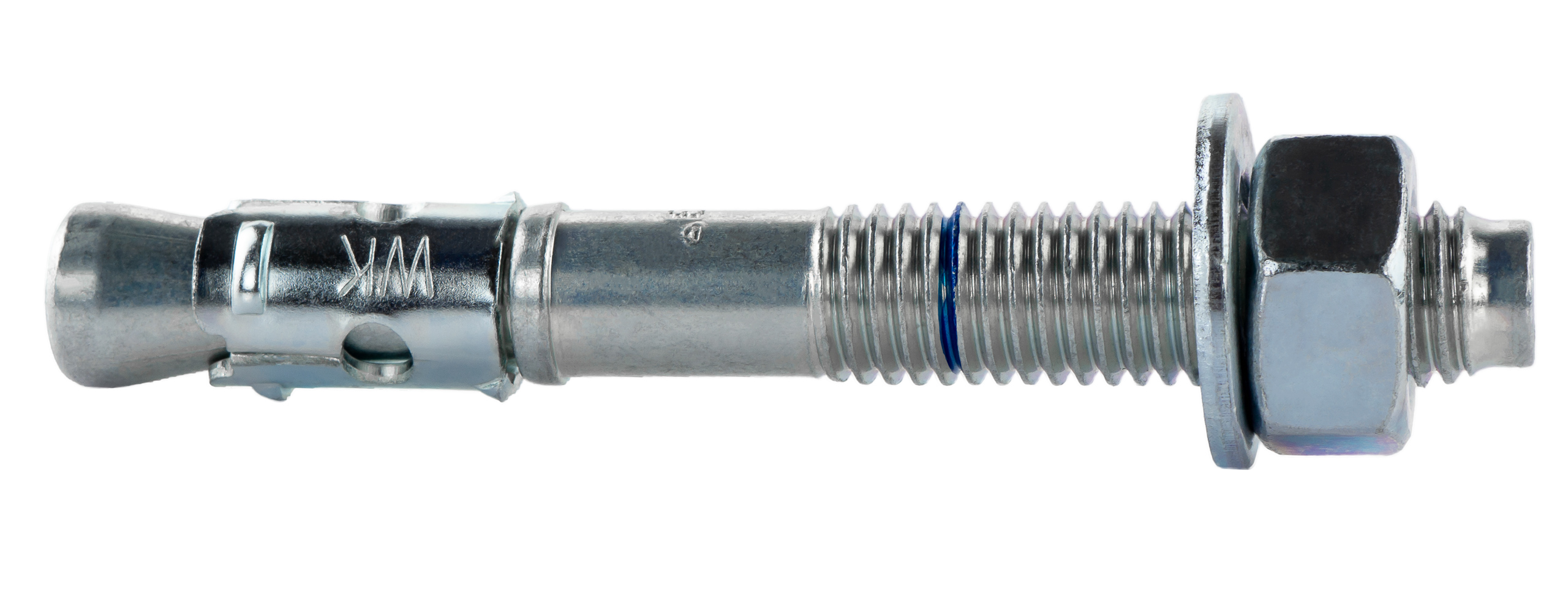

Mehanička sidra za beton

M8 × 115 mm, 50 kom

Sidra su izrađena od pocinčanog čelika.

Idealno za montažu strojeva, uređaja, serijskih pričvršćivača (ograde, rukohvati, skladišni regali) te montažu lakih i srednjih čeličnih konstrukcija.

Najvažniji parametri

• Model: LE-ZN-08115 (X50)
• Promjer: 8 mm
• Duljina: 115 mm
• Maks. debljina pričvršćenog elementa 60/- mm
• Pakiranje: 50 kom.
• Navoj: M8
• Materijal: niskougljični čelik, elektrocinčani

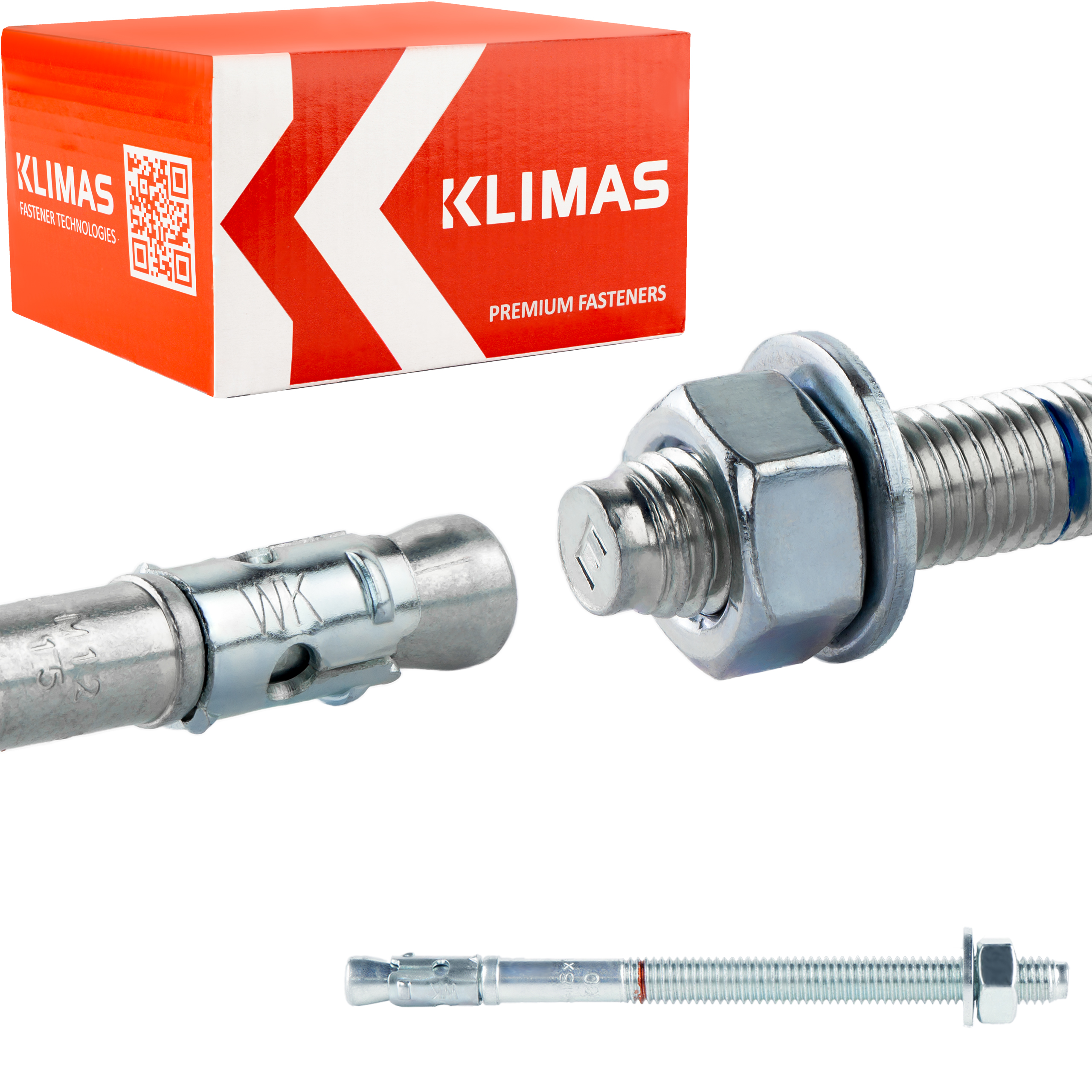

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

Karakteristike i prednosti

1. Najviši parametri čvrstoće

Naši najsuvremeniji strojevi i dugogodišnje iskustvo prenijeli su se u proizvode s najvišim parametrima čvrstoće. Naša sidra namijenjena su kao profesionalno rješenje za najkritičnije konstrukcijske spojeve.

2. Otpornost na vatru R30 – R120 .

Sidra imaju otpornost na vatru, što utječe na sigurnost spojeva u požaru. Čvrstoća određena u uvjetima požara od R30 do R120 omogućuje vam pronalaženje ekonomičnog spoja za svaku vrstu industrije, prilagođenog potrebnoj klasi otpornosti na vatru.

3. Brza i jednostavna ugradnja

Zabijanjem sidra čekićem u prethodno izbušenu rupu i zatezanjem.

4. Trenutna nosivost.

5. Promjer rupe jednak je promjeru drške sidra.

6. Isporučuje se tvornički integrirano s maticom i podloškom.

7. Hladno oblikovani čelik sprječava pucanje drške tijekom udaranja i zatezanja.

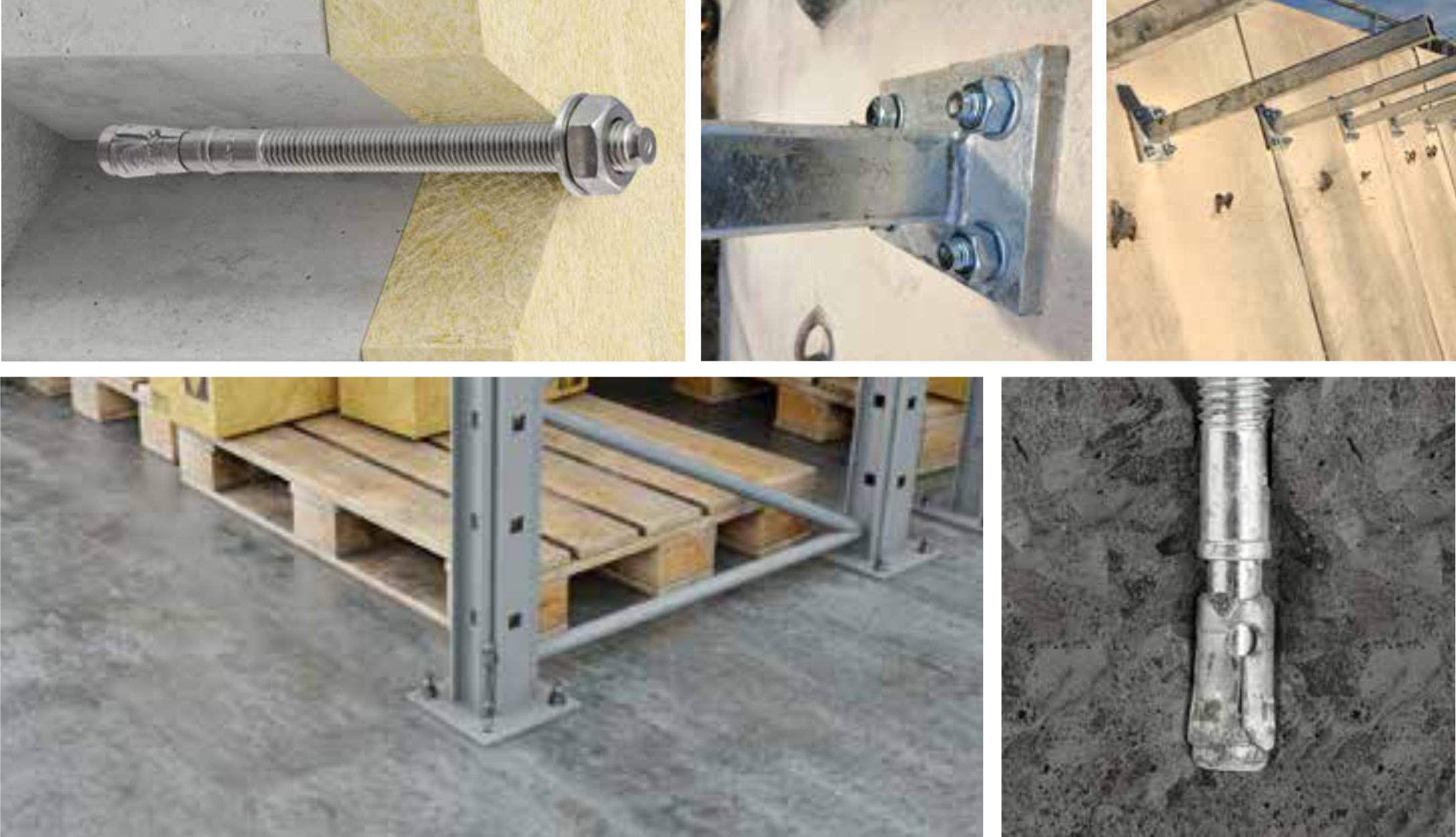

Podloga i primjer primjene

A. Standardni, nepuknuti, armirani i nearmirani beton klase C20/25 ÷ C50/60

• Statička i kvazistatička opterećenja,
• sidrišta sa zahtjevima otpornosti na vatru,
• ugradnja strojeva i uređaja,
• ugradnja ograda,
• ugradnja rukohvata,
• ugradnja balustrada unutar zgrada,
• montaža čelične opreme i ukrasnih elemenata,
• montaža lakih i srednjih metalnih konstrukcija unutar zgrada.

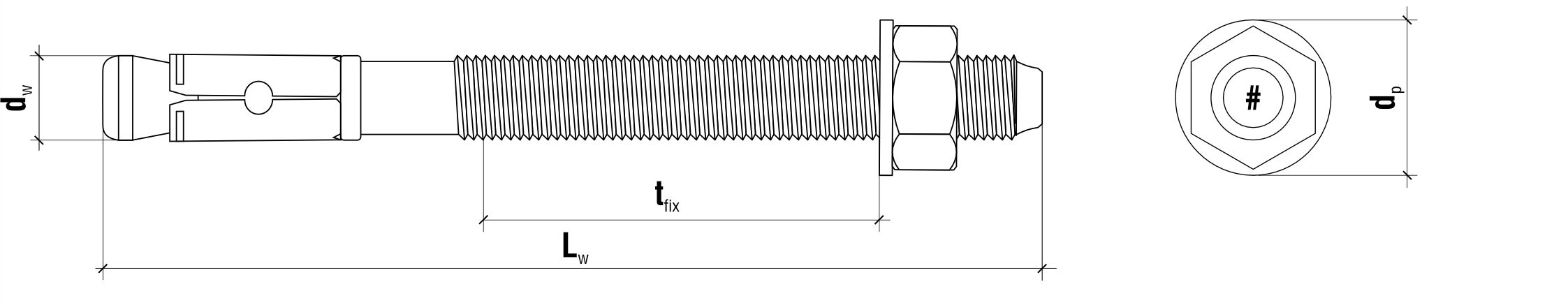

Specifikacije proizvoda

• [dw] promjer sidra: Ø 8,0 mm
• [Lw] duljina sidra: 115 mm
• [Tfix] maks. efektivna duljina: 60/ – mm
• veličina ključa: SW-13
• [dp] promjer vanjske podloške: 15,8 mm
• navoj: M8
• količina u pakiranju: 50 kom.
• materijal: pocinčani čelik

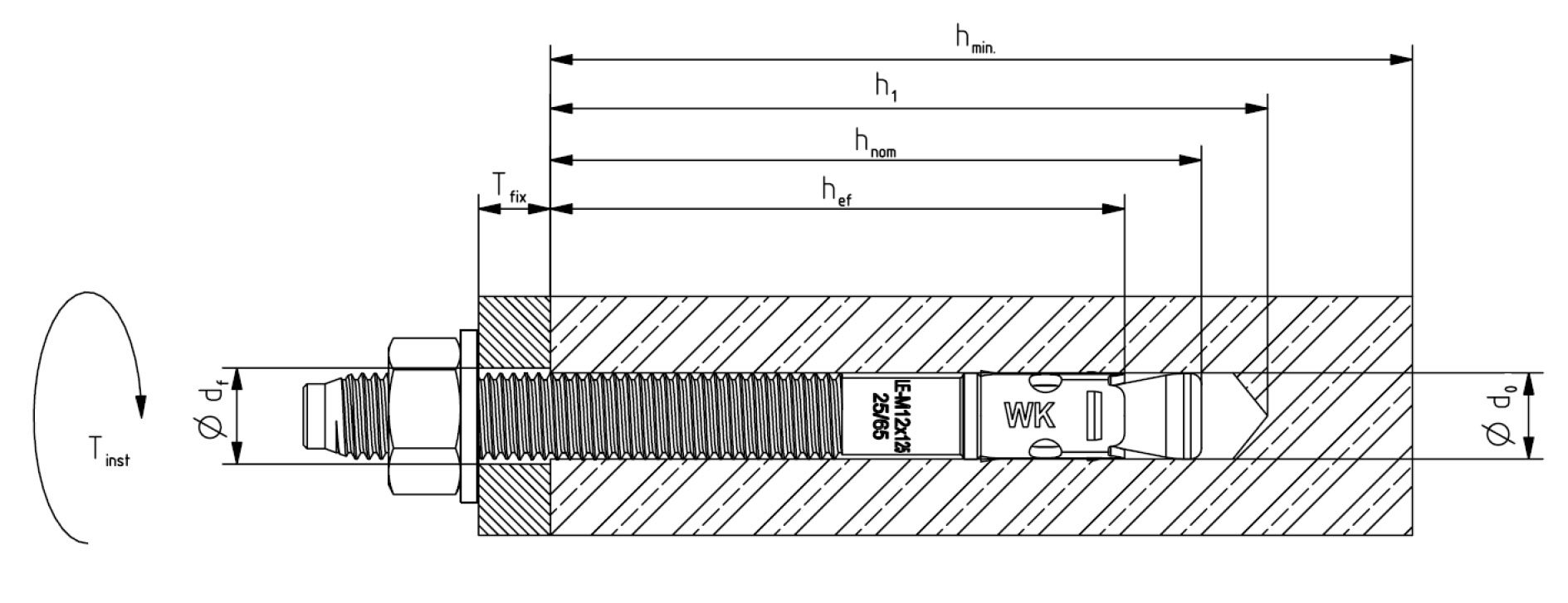

Ugrađeno sidro

• Promjer bušenja [do]: 8 mm
• Promjer rupe u elementu koji se montira [df] ≤ 10 mm
• Moment pritezanja [Tinst]: 20 Nm
• Maksimalna debljina elementa koji se montira [Tfix]: 60/- mm
• Efektivna dubina sidrišta [hef]: 40 mm
• Minimalna debljina podloge [hmin]: 100 mm

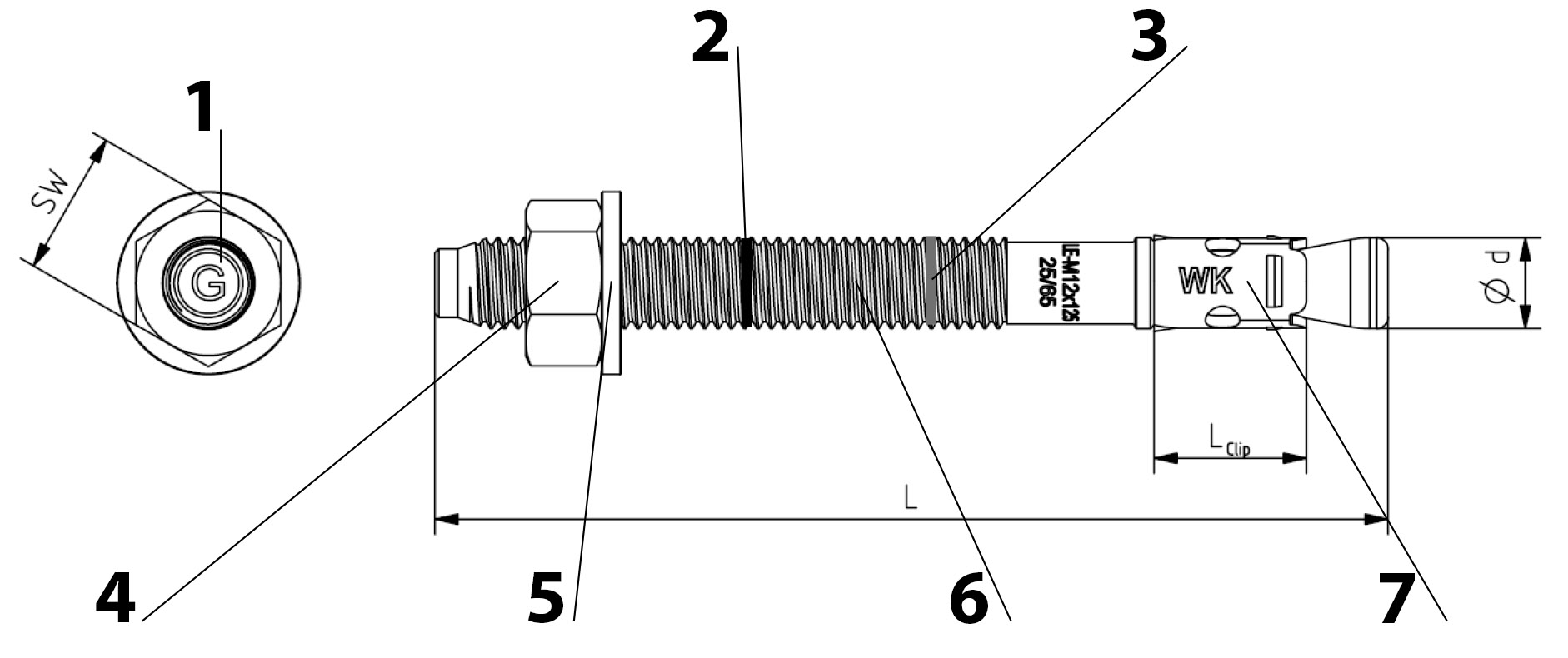

Elementi Anker

1. Oznaka na glavi,
2. Standardna dubina sidrišta,
3. Smanjena dubina sidrišta,
4. Matica,
5. Podloška,
6. Klin za sidrenje,
7. Ekspanziona čahura.

Mehaničko sidro LE-ZN sastoji se od navojnog klina s ekspanzijskim konusom, ekspanzione trake, šesterokutne matice i podloške. Izrađeno je od niskougljičnog čelika i pocinčano radi zaštite od korozije. Pričvršćivanje se postiže zatezanjem matice odgovarajućim momentom, što pomiče ekspanzionu traku i stvara trajno sidro u podlozi.

Certifikati

• Europski certifikat ETA-20/0640 – jamstvo najviše kvalitete
• Sidra koja nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

Video proizvoda

(kopirajte poveznicu i zalijepite u prozor preglednika)

https://youtu.be/4h0i9oVf-6g

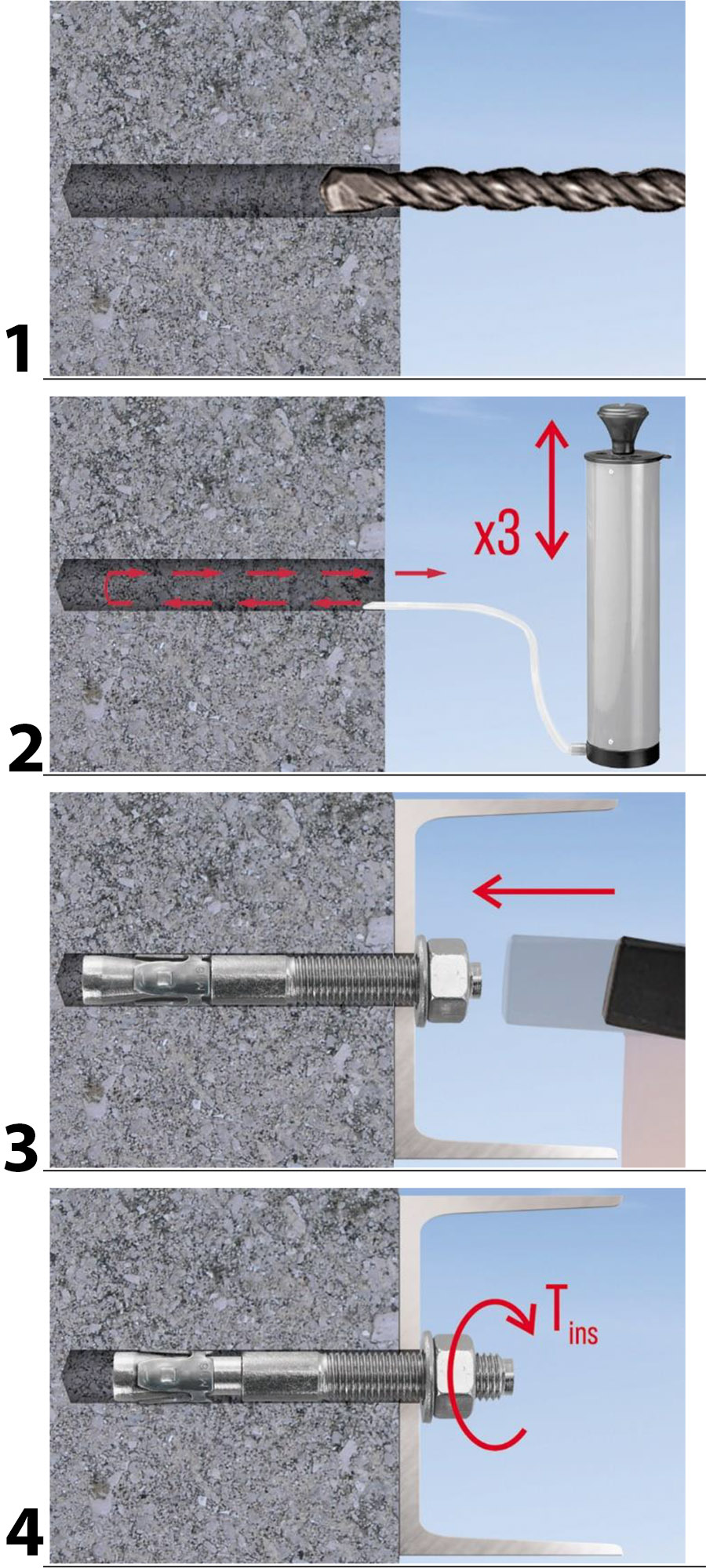

Način ugradnje

1. Izbušite rupu potrebnog promjera i dubine, okomito na podlogu.
2. Očistite rupu od prašine i prljavštine od bušenja (upotrijebite pumpu ili drugu metodu).
3. Umetnite anker u rupu laganim udarcima čekićem dok se ne postigne potrebna dubina ugradnje.
4. Zategnite maticu na odgovarajući moment (Tinst) pomoću moment ključa. Dok se zateže, vijak pritišće ekspanzijsku kopču, pritišćući je uz stijenke izbušene rupe. Pazite da je podloška ispod matice pritisnuta uz pričvršćeni dio nakon što se anker proširi.

Tijekom ugradnje vrijedi zapamtiti sljedeće:

• sidra treba ugraditi na način da se ne ošteti armaturu u podlozi,
• dubina bušene rupe treba biti najmanje 10 mm veća od dubine sidrišta spojnice – to će omogućiti pravilno ugrađivanje mehaničkog sidra u rupu,
• izbušenu rupu treba očistiti, barem dvostrukim pomicanjem bušilice, što će ukloniti ostatke bušenja prema van, rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljenih ostataka bušenja.

KLIMAS sidra – najčešći izbor profesionalaca

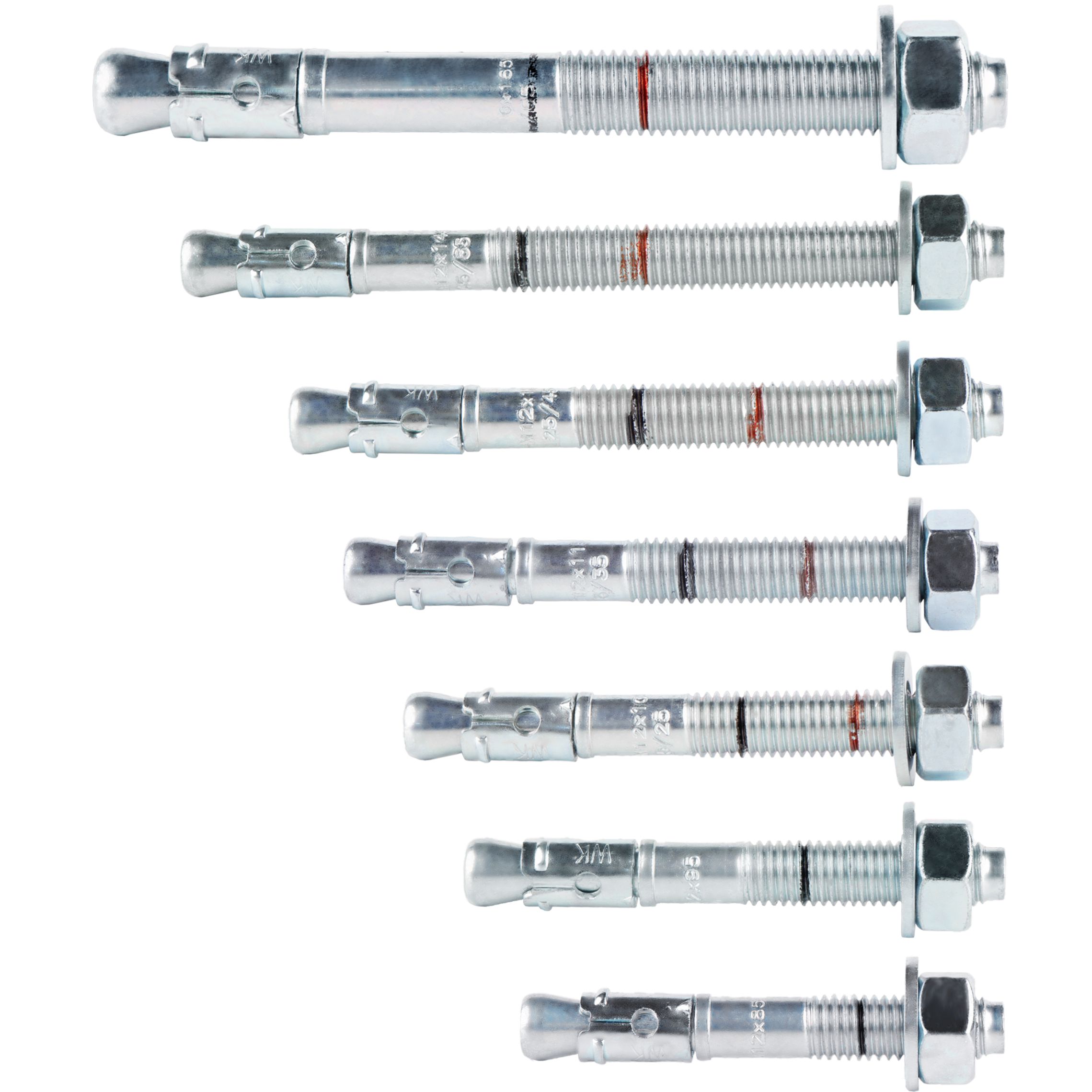

Na našim drugim aukcijama pronaći ćete cijeli niz veličina sidara

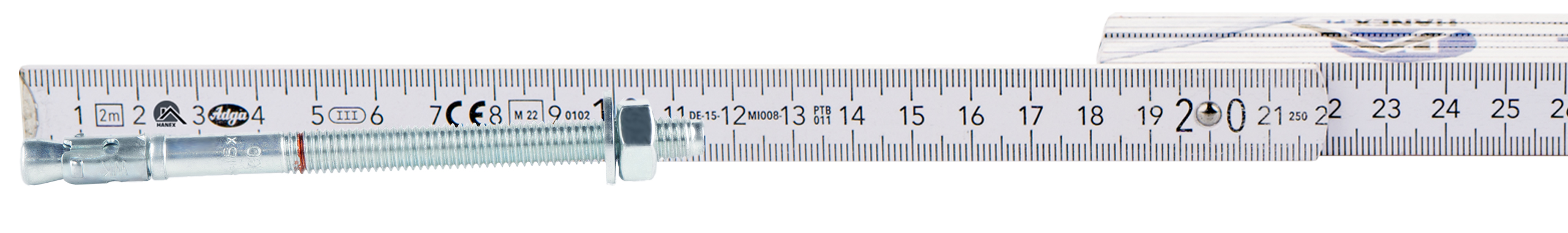

*mjerna traka na fotografiji nije uključena u set (koristi se samo za vizualizaciju dimenzija sidra)
