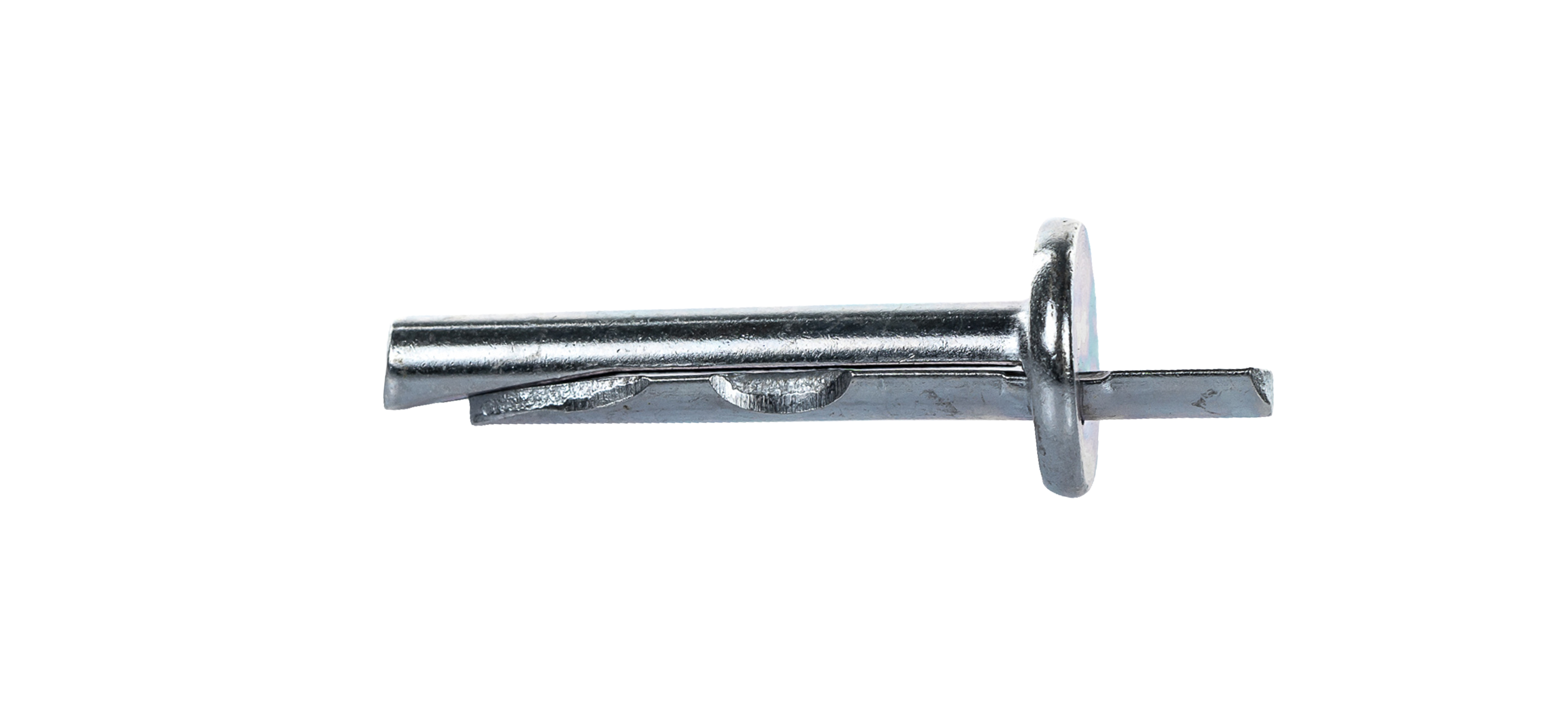

Kotva metalna udarna ekspanzijska KRW-06035

Metalna ekspanzijska sidra

6×35 mm, 100 kom.

Ova sidra izrađena su od pocinčanog čelika, namijenjena za montažu tankih čeličnih elemenata na betonske podloge ili punu keramičku ciglu. Karakterizira ih klasa A1 (nezapaljiva), što ih čini izvrsnom alternativom tradicionalnim montažnim tiplama, posebno pri ugradnji spuštenih stropova gdje je potrebna nezapaljivost.

Dizajnirana za montažu tankih čeličnih elemenata, limenih opšava i elemenata spuštenog stropa. Mogu se ugraditi u napuknuti beton prilikom ovješenja konstrukcija s armiranobetonskih stropova. Učvršćivanje se postiže utiskivanjem igle u tijelo, klin se pomiče i stvara se trajno sidro.

Najvažniji parametri

• Model: KRW-06035
• Veličina: 6,0 × 35 mm
• Maks. Korisna duljina: 5 mm
• Pakiranje: 100 kom
• Materijal: pocinčani čelik

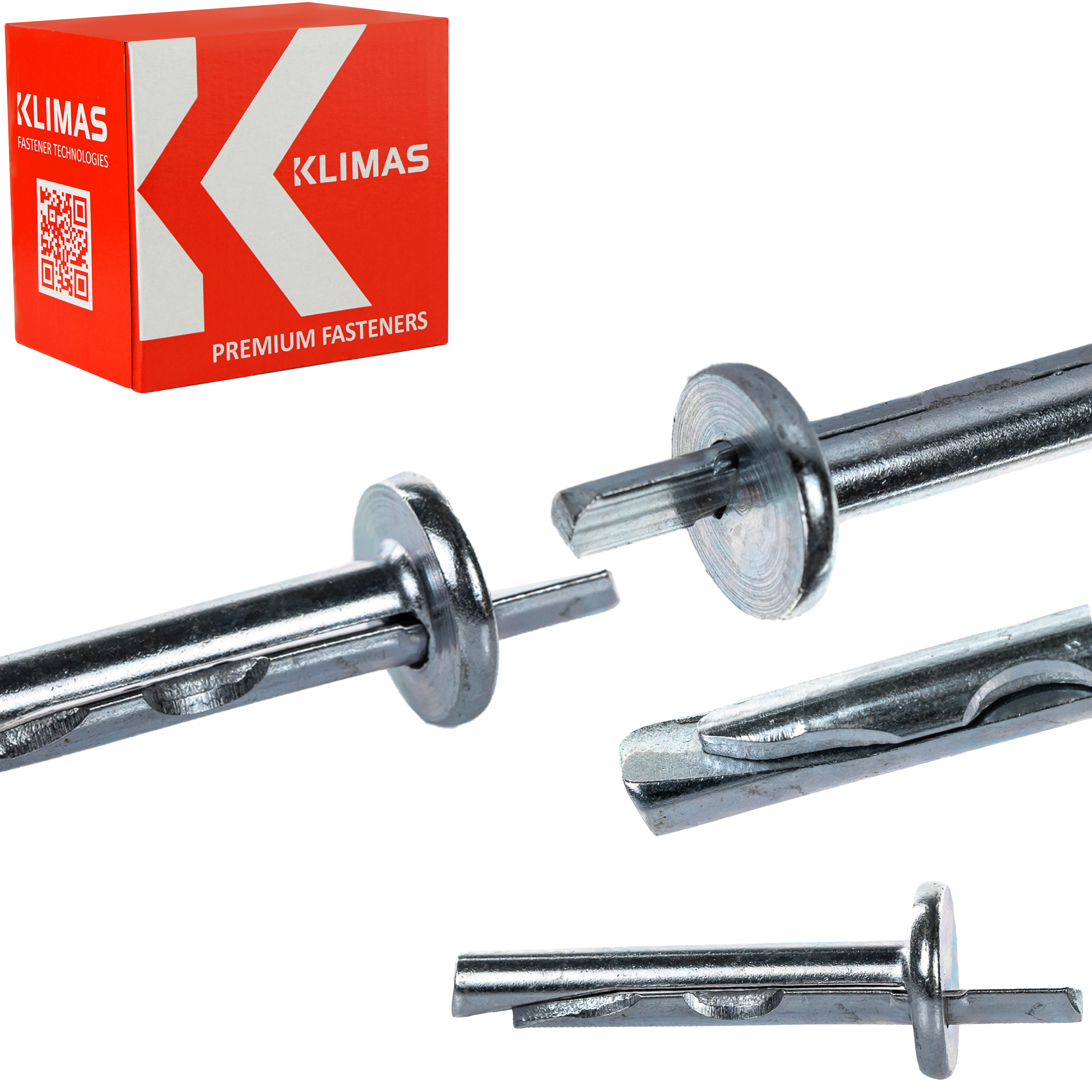

Originalni proizvod renomirane tvrtke klimas Wkręt-Met ®

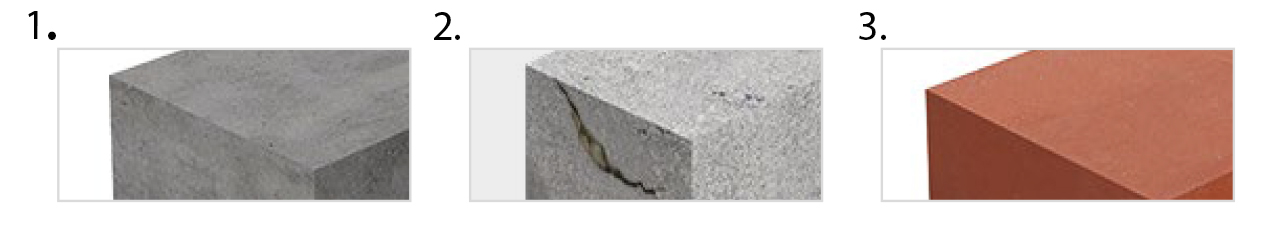

Supstrati

1. Nepuknuti beton

2. Puknuti beton

3. Puna keramička opeka

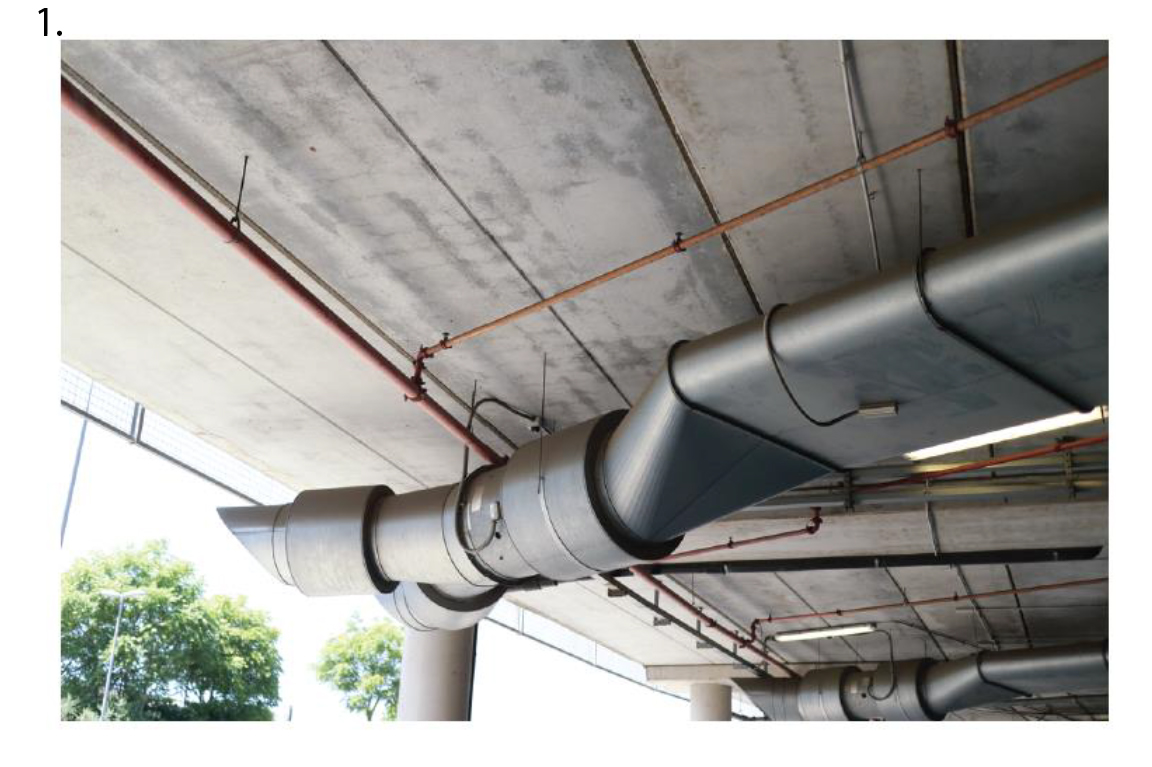

Ovo je samo primjer primjene.

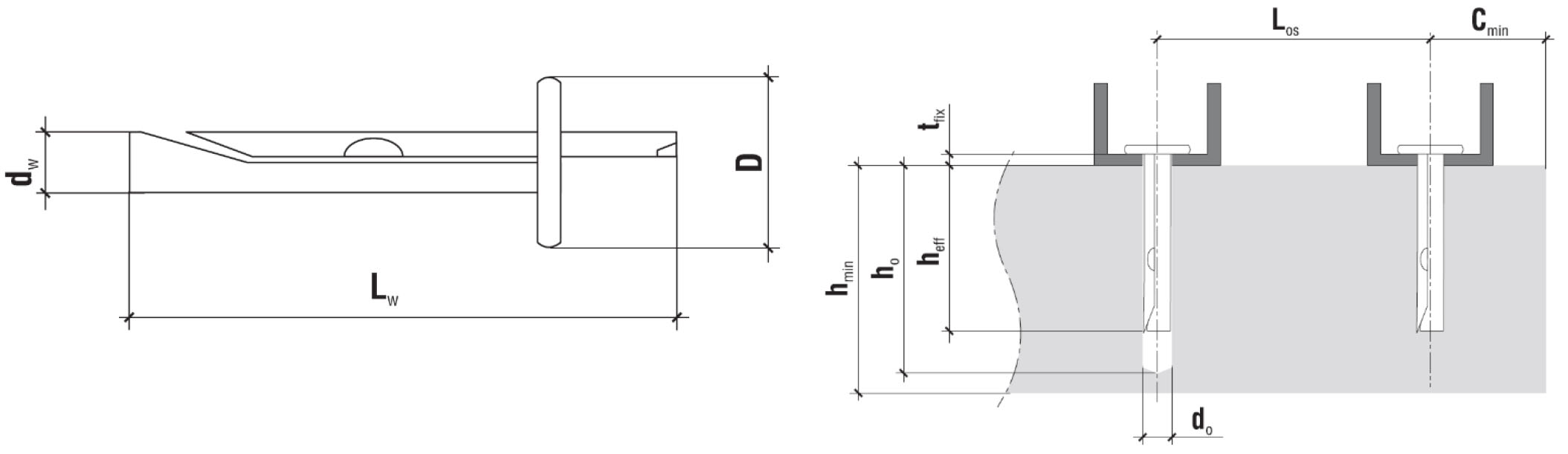

Specifikacije proizvoda

• [dk] promjer sidra: Ø 6,0 mm
• [do] promjer rupe/bušilice: Ø 6,0 mm
• [D] promjer ovratnika: 15 mm
• [t fix] maks. korisna duljina: 5 mm
• [D š] duljina sidra: 35
• [v eff] efektivna dubina sidrenja: 30 mm
• [ho] dubina rupe: 40 mm
• materijal: pocinčani čelik
• reakcija na vatru: nezapaljivo
• broj komada u pakiranju: 100

Nazivna nosivost podloge:

• beton C20/25 : C50/60: 2,38 [kN]
• puna keramička opeka: 1 [kN]

Parametri ugradnje

• min. debljina podloge (hmin): 80 mm
• min udaljenost od ruba (c min): 150 mm
• min. aksijalna udaljenost (L os): 250 mm

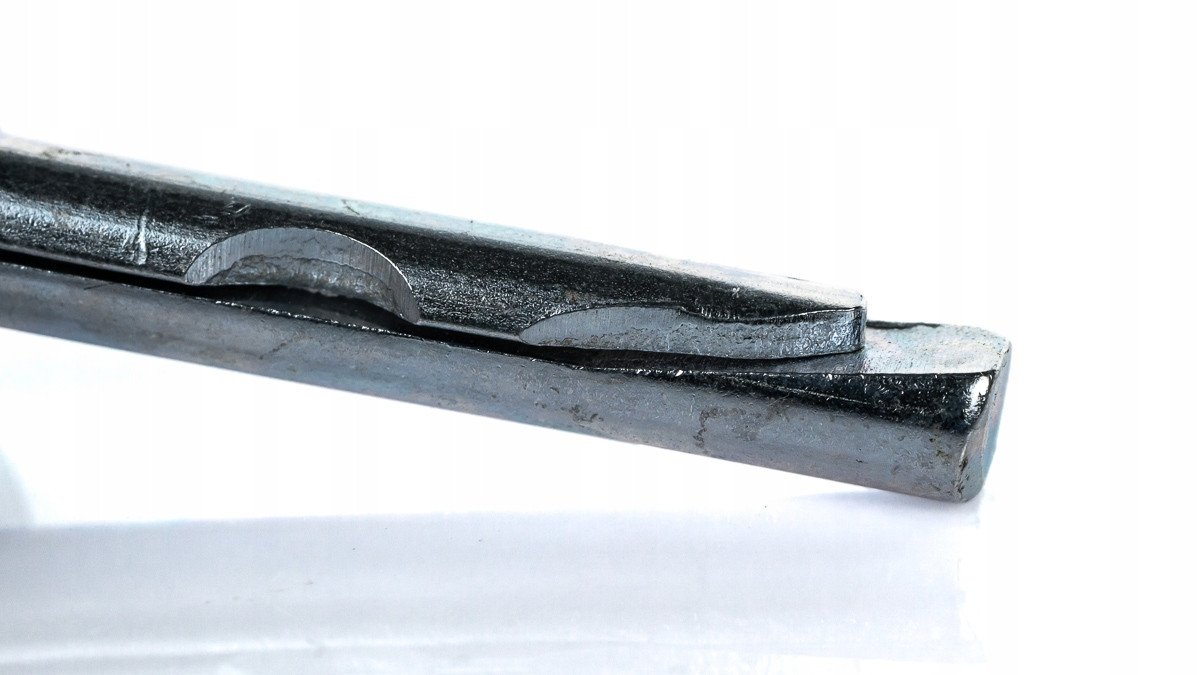

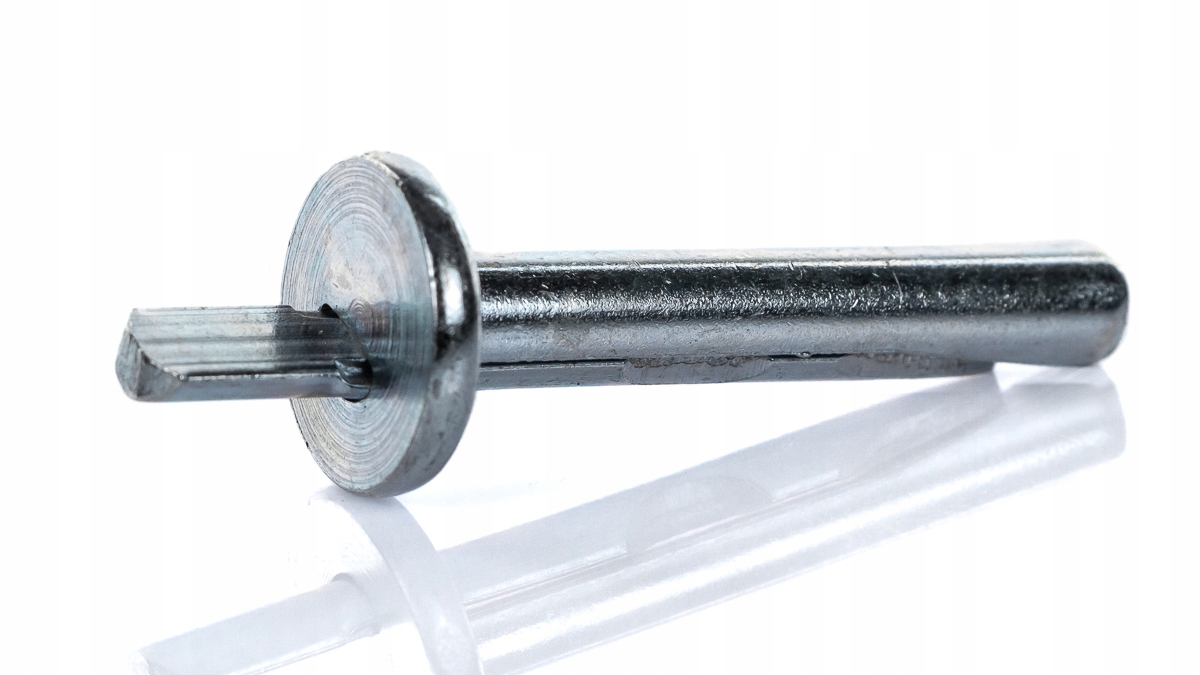

KRW metalno sidro za ubijanje sastoji se od tijela s prirubnicom na jednom kraju i konusom na drugom, te zatičnog klina s konusnim zakošenjem. Sidro je izrađeno od pocinčanog čelika. Namijenjeno je za montažu tankih čeličnih elemenata, limenih opšava i elemenata spuštenog stropa. Može se ugraditi u napuknuti beton prilikom ovješenja konstrukcija s armiranobetonskih stropova. Pričvršćivanje se postiže utiskivanjem igle u tijelo, što uzrokuje pomicanje klina i stvaranje trajnog sidra.

Certifikati:

• Nacionalna tehnička ocjena:ITB-KOT-2018/0463 izdanje 1

Ponuđeno Vijci koje proizvodimo su najviše kvalitete i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

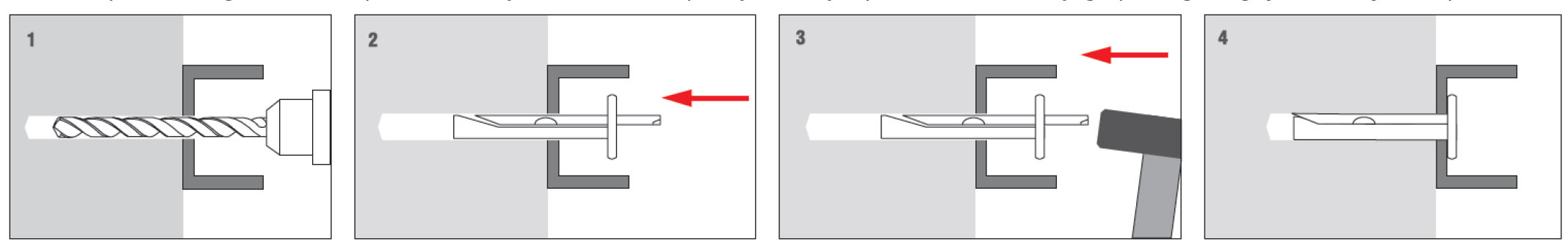

Način montaže

• Prije ugradnje, odredite podlogu u koju će se ugraditi sidro i usporedite opterećenja koja će sidro nositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili Nacionalnoj tehničkoj procjeni.
• Odgovarajuća duljina sidra treba biti odabrana tako da se zona širenja nalazi u građevinskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini sidra – tfix).
• Promjer izbušenih rupa treba odgovarati promjeru korištenih sidara.
• Rupe u podlogama izrađenim od punih materijala trebaju biti dublje najmanje 1 mm. 10 mm od dubine ugradnje sidra.
• Rupe u čvrstim materijalima treba očistiti od ostataka bušilice recipročnim kretanjem bušilice smanjenom brzinom.
• Sidro se umetne u izbušenu rupu i klin se ugura dok se potpuno ne ugradi u tijelo.

Klimas vijci – najčešći izbor profesionalaca

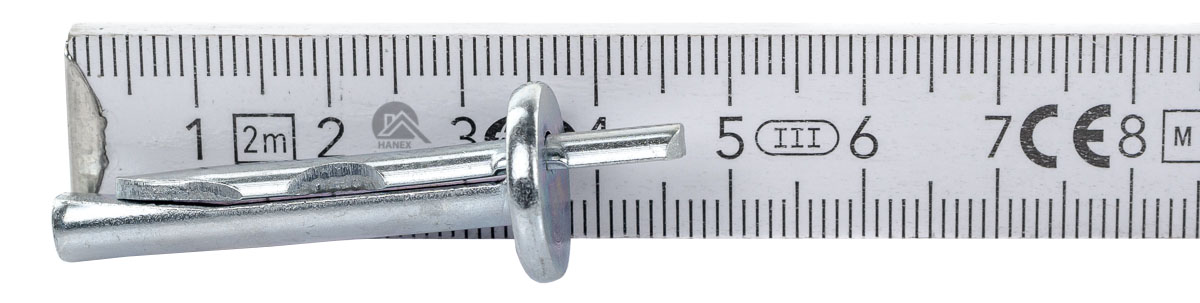

*mjerna traka nije uključena u set
