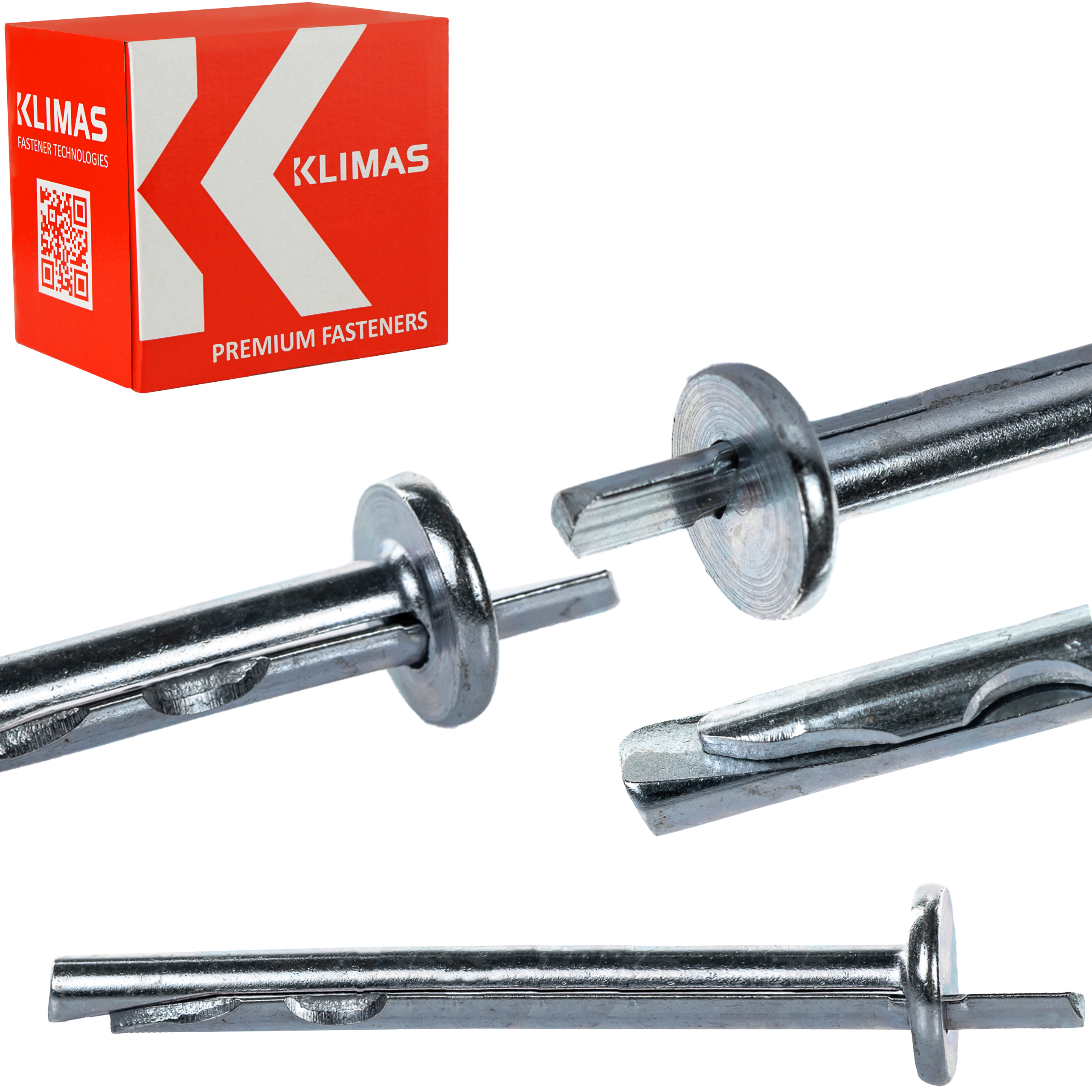

Metalna ekspanzijska sidra

6×65 mm, 100 kom

Ova sidra izrađena su od pocinčanog čelika i namijenjena su za montažu tankih čeličnih elemenata na betonske podloge ili punu keramičku opeku. Klase su A1 (nezapaljiva), što ih čini izvrsnom alternativom tradicionalnim montažnim tiplama, posebno pri ugradnji spuštenih stropova gdje je potrebna nezapaljivost.

Dizajnirana za montažu tankih čeličnih elemenata, limenih opšava i elemenata spuštenog stropa. Mogu se ugraditi u napuknuti beton prilikom ovješenja konstrukcija s armiranobetonskih stropova. Pričvršćivanje se događa zabijanjem klina u tijelo, klin se pomiče i stvara se trajno sidrište.

Najvažniji parametri

• Model : KRW-06065
• Veličina: 6,0 × 65 mm
• Maks. Korisna duljina: 30 mm
• Pakiranje: 100 kom
• Materijal: pocinčani čelik

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

Podloge

1. Nepuknuti beton

2. Puknuti beton beton

3. Puna keramička opeka

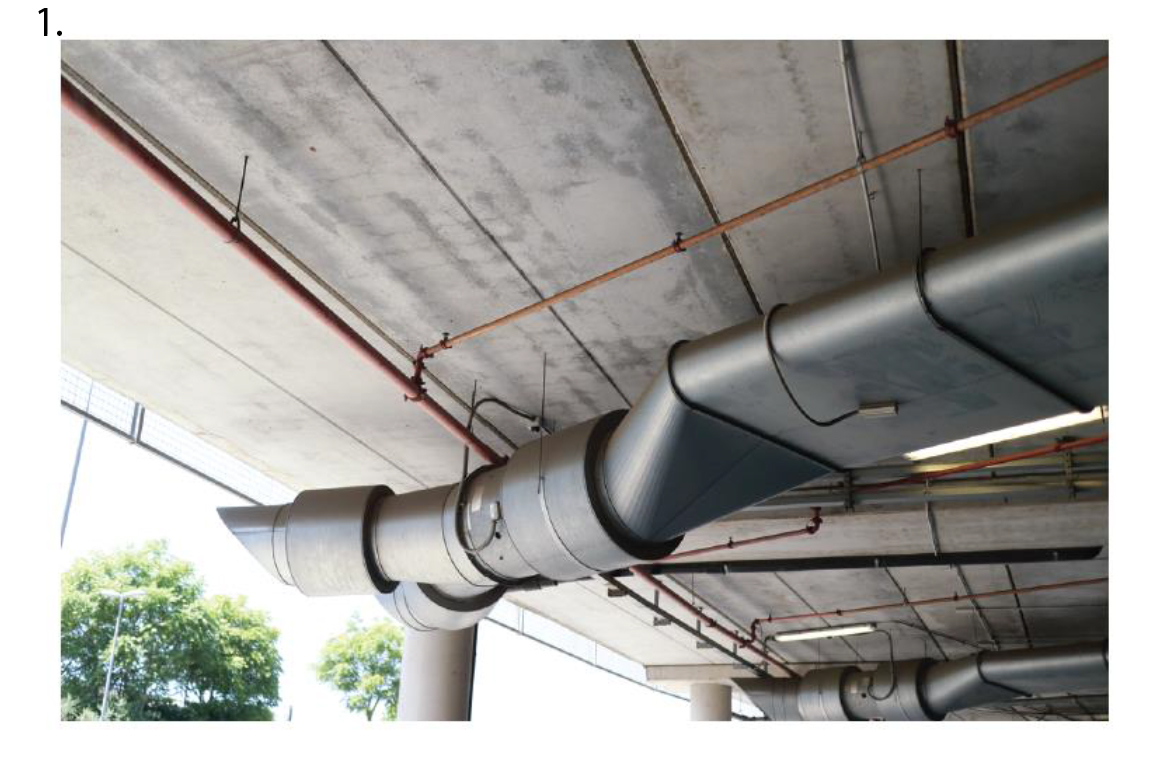

Ovo je samo primjer primjene.

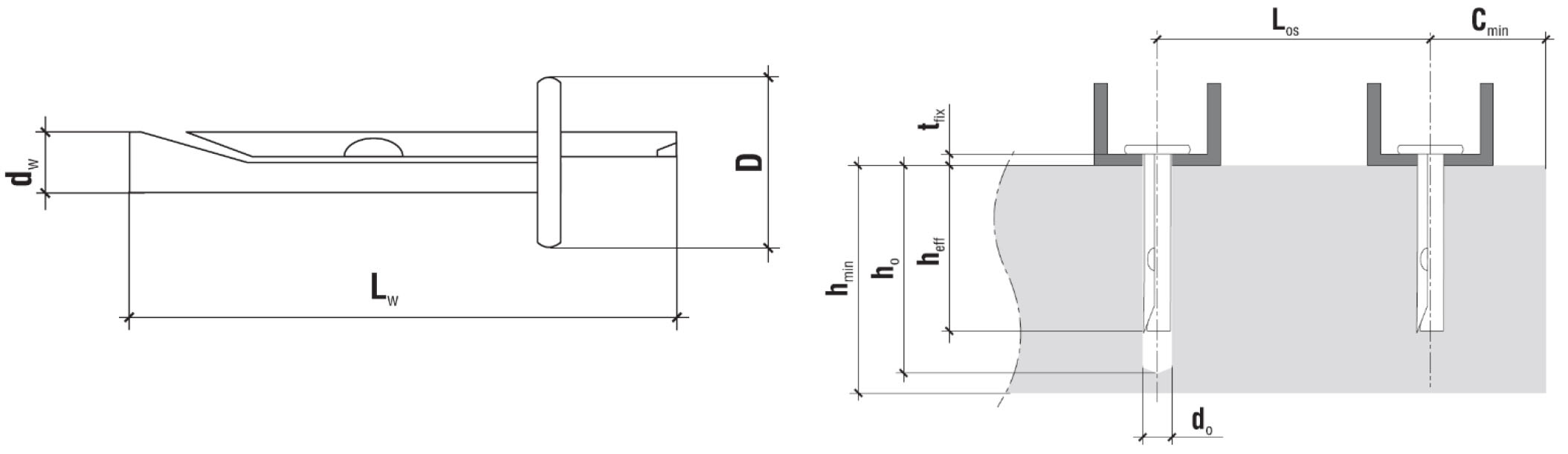

Specifikacije proizvoda

• [dk] promjer sidra: Ø 6,0 mm
• [do] promjer rupe/bušilice: Ø 6,0 mm
• [D] promjer ovratnika: 15 mm
• [t fix] maks. Efektivna duljina: 30 mm
• [D w] Duljina sidra: 65 mm
• [h eff] Efektivna dubina sidrenja: 30 mm
• [ho] Dubina rupe: 75 mm
• Materijal: Pocinčani čelik
• reakcija na vatru: nezapaljivo
• količina u pakiranju: 100 kom.

Projektirana nosivost podloge:

• beton C20/25 : C50/60: 2,38 [kN]
• puna keramička opeka: 1 [kN]

Parametri montaže

• min. debljina podloge (hmin): 80 mm
• min. udaljenost od ruba (c min): 150 mm
• min. aksijalna udaljenost (L os): 250 mm

Metalno sidro za ubijanje KRW sastoji se od tijela koje je s jedne strane završeno ovratnikom s ravnom ležajnom površinom, a s druge strane konusom, te zatičnog klina s konusnim zakošenjem. Sidro je izrađeno od pocinčanog čelika. Dizajnirano za montažu tankih čeličnih elemenata, limenih opšava i elemenata spuštenih stropova. Pogodno za ugradnju u napuknuti beton prilikom ovješenja konstrukcija s armiranobetonskih stropova. Pričvršćivanje se vrši zabijanjem klina u tijelo, pomicanjem klina i stvaranjem trajnog sidra.

Certifikati:

• Nacionalna tehnička ocjena: ITB-KOT-2018/0463 izdanje 1

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

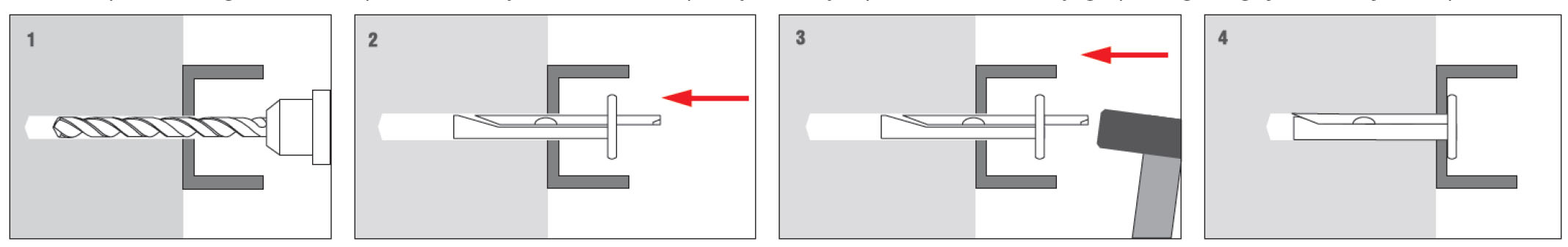

Način ugradnje

• Prije ugradnje, odredite podlogu u koju će se ugraditi sidro i usporedite opterećenja koja će sidro prenositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili Nacionalnoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu sidra tako da se zona širenja nalazi u građevinskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini sidra – tfix).
• Promjer izbušenih rupa trebao bi odgovarati promjeru korištenih sidra.
• Rupe u čvrstim podlogama trebaju biti najmanje 10 mm dublje od dubine ugradnje sidra.
• Rupe u čvrstim materijalima treba očistiti od ostataka bušenja pomicanjem svrdla naprijed-natrag smanjenom brzinom.
• Anker se umetne u izbušenu rupu, a klin se uvrće dok se potpuno ne ugradi u tijelo.

KLIMAS vijci – najčešći izbor profesionalaca

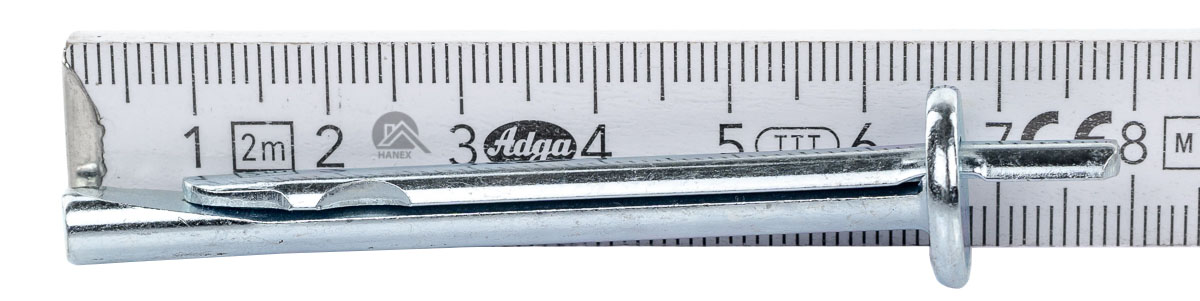

*mjerni mjerač nije uključen
