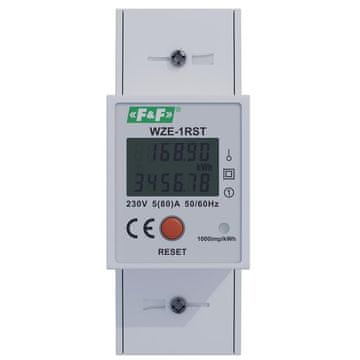

FF Resetiranje 1-faznog brojila električne energije WZE-1RST

Jednofazno brojilo potrošnje električne energije s dva položaja za potrošnju energije na LCD zaslonu.

Mogućnost resetiranja statusa pomoćnog brojila.

Rad

Indikator WZE-1 RST je statički (elektronički) uređaj za mjerenje potrošnje električne energije jednofazne izmjenične struje u izravnom sustavu. Opremljen je s dva istovremeno prikazana indikatora potrošnje energije. Jedan prikazuje ukupnu potrošnju energije, a drugi – potrošnju energije od posljednjeg resetiranja brojila.

Poseban elektronički sklop, pod utjecajem tekuće struje i primijenjenog napona, generira impulse proporcionalne potrošenoj električnoj energiji. Količina potrošene energije prikazana je na zaslonu brojila. Dodatno, potrošnja energije signalizira se trepćućom crvenom LED diodom.

Resetiranje pomoćnog brojila

Resetirajući indikator aktivne energije može se resetirati pritiskom i držanjem tipke „RESET“

na prednjoj strani uređaja otprilike 5 sekundi. Time će se vrijednost prikazana na vrhu LCD zaslona vratiti na početnu postavku (00000.0), a vrijednost glavnog brojila ostaje nepromijenjena.

Tehnički podaci:

• Tip jednofazni
• Referentni napon 230 V AC, 50 Hz
• Bazna struja 5 A
• Maksimalna struja 80 A
• Minimalna izmjerena struja 0,02 A
• Vlastita potrošnja brojila 8 VA; 0,4 W
• Raspon prikaza brojača 0÷99999,9 kWh
• Konstanta brojila 1000 imp/kWh
• Signalizacija očitavanja crvena LED
• Impulsni izlaz SO+ SO- otvoreni kolektor
• SO+ SO- napon priključka maks. 27 V DC
• SO+ SO- struja priključka maks. 20 mA
• SO+ SO- vrijeme impulsa 90 ms
• Klasa točnosti 1
• Duljina kabela SO+ SO- maks. 20 m
• Priključak Vijčane stezaljke 16 mm²
• Radna temperatura –25 ÷ 65°C
• Dimenzije 2 modula (35 mm)
• Montaža na šinu od 35 mm
• Stupanj zaštite (unutarnja prostorija) IP51
