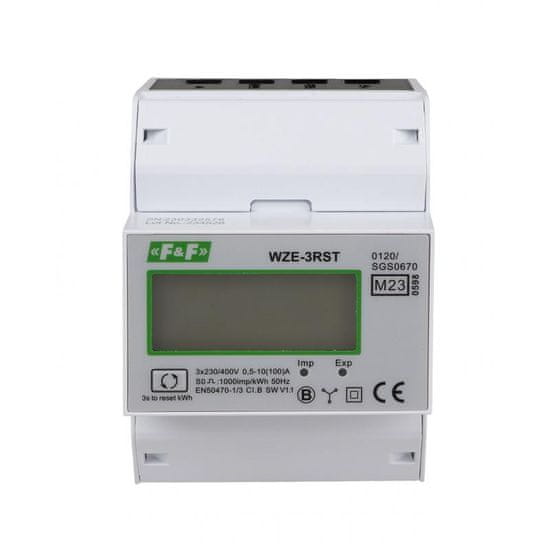

FF Resetiranje trofaznog brojila električne energije WZE-3RST
Opis
Trofazno brojilo potrošnje električne energije s dvije stavke potrošnje energije na LCD zaslonu.
Mogućnost resetiranja statusa pomoćnog brojila.
Sukladnost s MID direktivom.
MID direktiva 2014/32/EU
Broj certifikata 0120/SGS0670
Rad
Indikator WZE-3 RST je indikator potrošnje energije u trofaznom, 4-žičnom sustavu. Ima dodatno, resetirajuće brojilo energije.
Poseban elektronički sklop, pod utjecajem tekuće struje i primijenjenog napona u svakoj fazi, generira impulse proporcionalne potrošenoj električnoj energiji u toj fazi. Zbroj impulsa iz tri faze, signaliziran trepćućom LED diodom, pretvara se u energiju potrošenu u cijelom trofaznom sustavu. Ova vrijednost prikazuje se na segmentiranom LCD zaslonu. Znamenke iza decimalne točke predstavljaju stotinke kWh (0,01 kWh = 10 Wh).
Indikator ima LCD zaslon s jednim redom koji omogućuje prikaz ukupne potrošnje energije ili potrošnje energije od posljednjeg resetiranja. Vrijednost resetiranog brojača simbolizira se na indikatoru prikazom simbola [r] u prvom segmentu zaslona.
Za prebacivanje između resetiranog i ukupnog prikaza brojača kratko pritisnite gumb na prednjoj ploči. Za povratak na mjerač ukupne energije ponovno kratko pritisnite gumb na prednjoj ploči.
Resetiranje pomoćnog brojila
Uređaj je opremljen pomoćnim brojilom energije koje se može resetirati. Za resetiranje vrijednosti brojila, idite na očitanje brojila koje se može resetirati, a zatim pritisnite i držite gumb na prednjoj strani uređaja otprilike 5 sekundi. Time će se pomoćno brojilo vratiti na početnu postavku (0000000.0), bez promjene ukupnog očitanja brojila.
Tehnički podaci
- Tip trofazni
- Instalacija trofazna, 4-žična
- Komunikacijski protokol nema
- Referentni napon 3×230/400 V
- Bazna struja 3×5 A
- Maksimalna struja 3×80 A
- Minimalna izmjerena struja 0,02 A
- Mjerenje napona – raspon mjerenja 160÷265 V
- Točnost mjerenja u skladu s IEC62052–11, IEC62053–21 klasa 1
- Vlastita potrošnja brojila 8 VA; 0,4 W
- Raspon prikaza brojila 0÷999999,99 kWh
- Konstanta brojila 1000 imp/kWh
- Signalizacija očitavanja crvenom LED diodom
- Impulsni izlaz SO+ SO- otvoreni kolektor
- SO+ SO- napon priključka maks. 27 V DC
- SO+ SO- struja priključka 20 mA
- SO+ SO- vrijeme impulsa 35 ms
- Priključak Vijčani priključci 16 mm²
- Radna temperatura –20÷50°C
- Dimenzije 4,5 modula (75 mm)
- Montaža na šinu od 35 mm
- Stupanj zaštite (unutarnja prostorija) IP51
