Opis

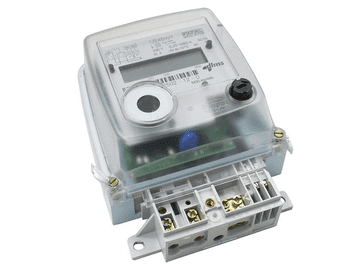

Interno, mjerač je dizajniran za precizna mjerenja. Strujni krug koristi inovativni shunt s četiri terminala, dok naponski krug ima otporni razdjelnik napona. Ove komponente su kratko spojene unutar robusnog kućišta mjerača. Signali iz shunta i otpornog razdjelnika prenose se u specijalizirani mjerni krug temeljen na naprednom integriranom krugu. Rezultirajući impulsi na registre, impulsni izlaz i svjetleću diodu proporcionalni su količini tekuće električne energije.
Podaci mjerenja i programabilni parametri sigurno se pohranjuju u nehlapljivu EEPROM memoriju, osiguravajući pouzdanost i kontinuitet mjerenja čak i u slučaju nestanka struje. Kućište brojila, izrađeno od nezapaljive plastike, zadovoljava stroge standarde nepropusnosti i uključuje elemente za postavljanje legalizirajućih oznaka, potvrđujući njegovu autentičnost.
Svi podaci mjerenja i parametri jasno su prikazani na LCD zaslonu, što omogućuje jednostavno očitavanje čak i u slučaju nestanka struje. Pomoću tipke s dvostrukom funkcijom, osigurane plombom, brojilo je praktično i sigurno za korištenje. Velika natpisna pločica pruža potpune informacije o brojilu, načinu spajanja i komunikacijskim sučeljima, osiguravajući potpunu transparentnost.
Brojilo je opremljeno optičkim konektorima i opcionalnim RS-232 i RS-485 sučeljima, što omogućuje komunikaciju s drugim sustavima. Posebni zaštitni elementi osiguravaju pouzdan rad brojila čak i pod nepovoljnim naponskim i strujnim uvjetima u mreži napajanja. Osim toga, mjerač je prilagođen automatskoj kalibraciji, što omogućuje održavanje točnosti mjerenja tijekom duljeg razdoblja korištenja.
Tehnički parametri:
- Napajanje: 230 V 50/60 Hz
- Bazna struja: 5 A
- Maksimalna struja: 60 A
- Struja I tr (kontinuirana): 0,1Iref
- Struja I min (minimalna): 0,5Itr
- Struja Ist (trenutna): 0,04Itr
- Potrošnja energije u naponu strujnog kruga: 1,0 W / 8,0 VA
- Potrošnja energije u Strujni krugovi: 0,03 VA
- Zaslon: specijalizirani LCD, 8 znamenki
- Električna podnošljivost: 4kV AC 50Hz, 6kV impuls 1,2/50
- Kućište: Plastika
- Tip: Jednofazni, Jednozonski
- Regenerirano: Da
- Kalibrirano: Da
- Frekvencija impulsa: 6400 imp/kWh
