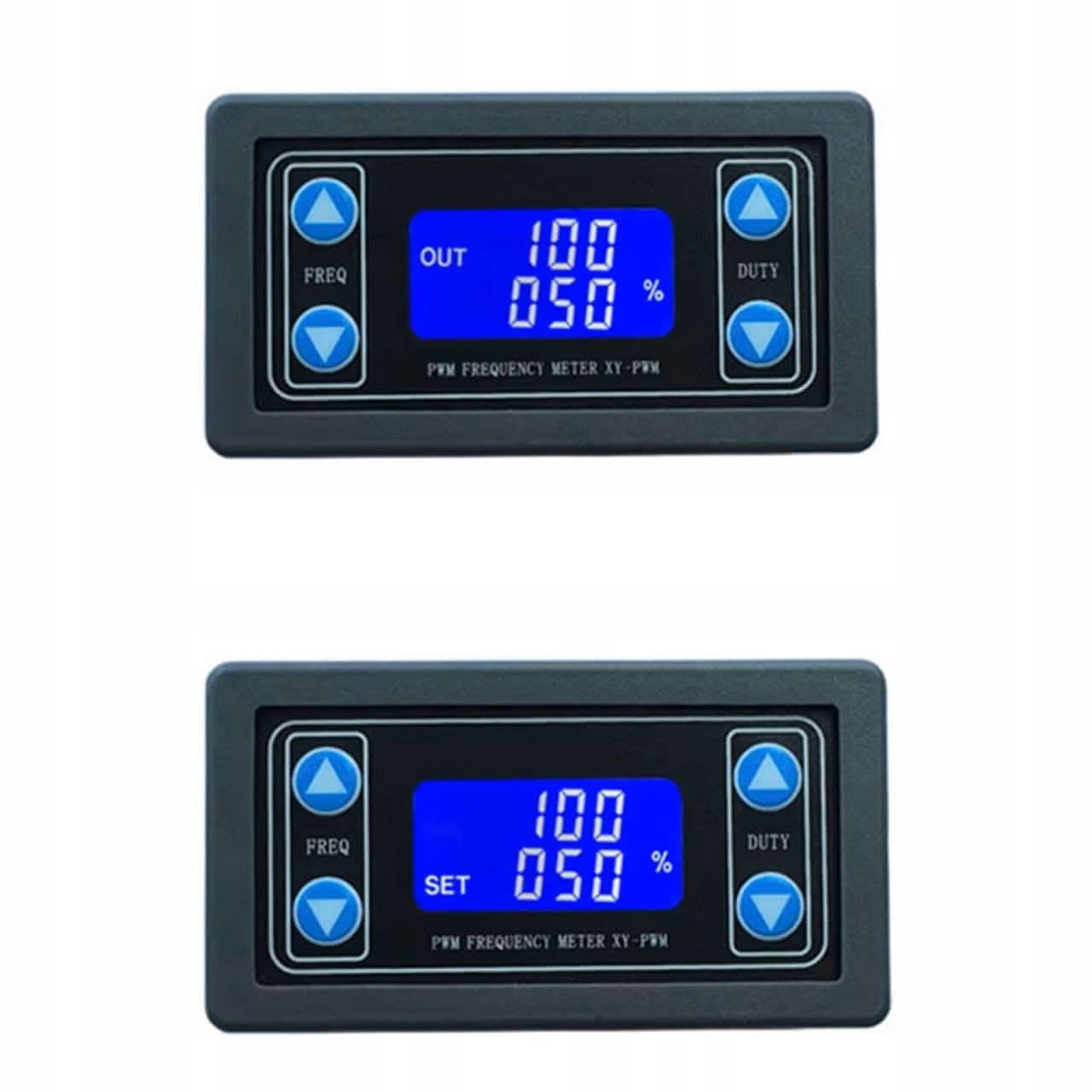

XY-PWM 1 Hz–150 kHz 3,3–20 V PWM generator s UART-om i LCD-om

✅Raznolika primjena: PWM i generator signala kvadratnih valova, idealan za obrazovne, građevinske i laboratorijske primjene.

✅ Jednostavno za korištenje: Opremljen LCD zaslonom i četiri intuitivna kontrolna gumba.

✅ Memorija postavki: Automatski sprema parametre prije isključivanja, omogućujući brzo nastavljanje rada nakon ponovnog pokretanja.

✅ UART komunikacija: Može se kontrolirati i komunicirati s njim s računala zahvaljujući ugrađenom UART serijskom sučelju.

✅ Širok raspon parametara:

• PWM frekvencija: 1 Hz – 150 kHz
• Podešavanje ciklusa rada: 1% do 100%

✅ Univerzalno napajanje: Radi u širokom rasponu napona od 3,3 do 20 V DC, što povećava njegovu fleksibilnost u različitim projektima.

✅ Kompaktan dizajn: Kućište ploče omogućuje jednostavnu instalaciju u otvore dimenzija 40×73 mm, što uređaj čini pogodnim za integraciju.

✅ Izdržljivost: Dizajniran za rad u teškim uvjetima, od –20°C do 70°C.

✳️ Specifikacija:

✔️ Tip: PWM i generator kvadratnih valova

✔️ Frekvencijski raspon: 1 Hz – 150 kHz (točnost: 2%)

✔️ PWM omjer ciklusa: 1%-100%

✔️ Radni napon: 3,3–20V DC

✔️ Izlazna snaga opterećenja: 5–30 mA

✔️ Prikaz: LCD

✔️ Komunikacija: UART

✔️ Dimenzije: 79 mm x 43 mm x 27 mm

✔️ Montaža: rupa 40 mm x 73 mm

✔️ Težina: 38 g

✔️ Radna temperatura: –20°C ~ 70°C

✔️ Amplitudni izlaz: Uwej = Uwy
