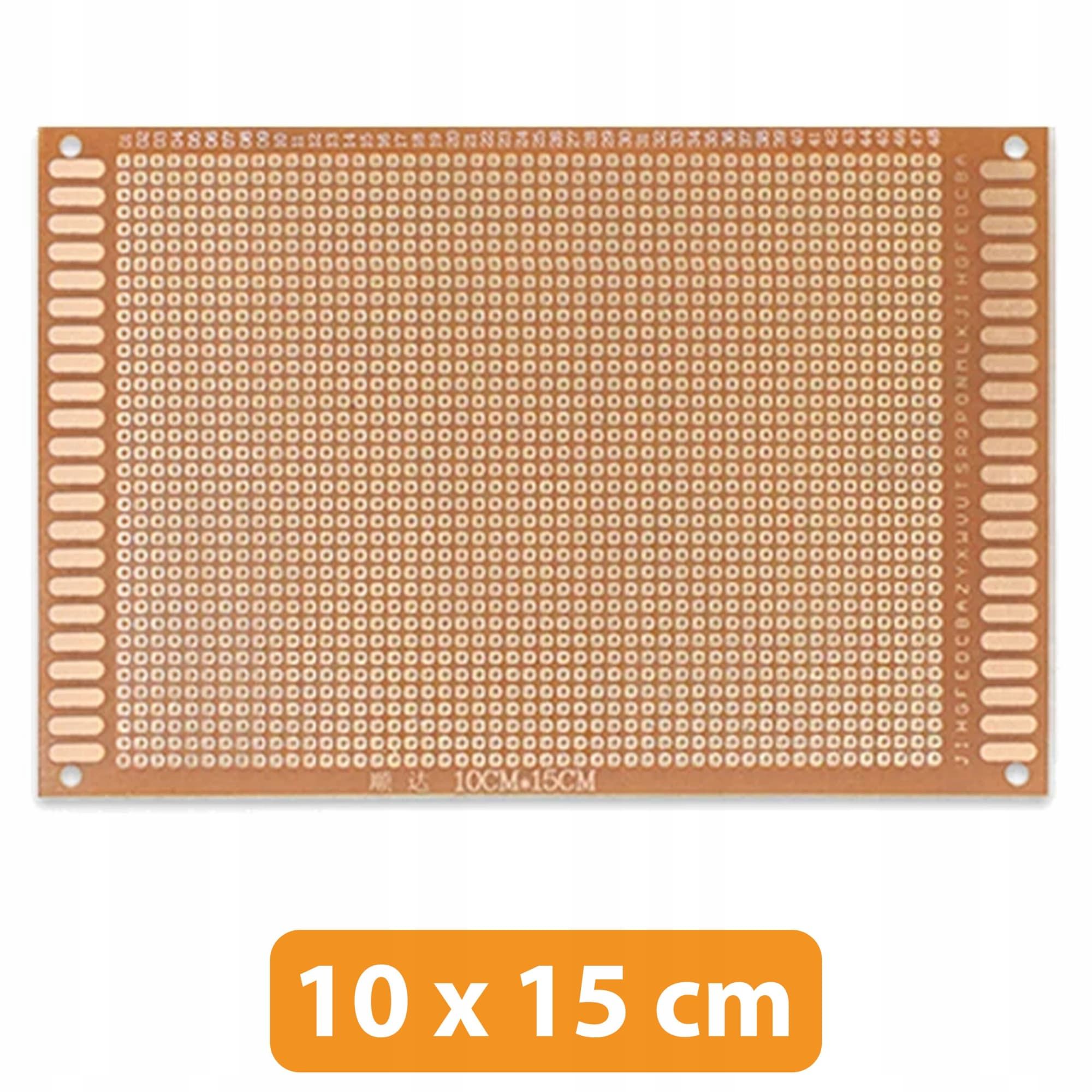

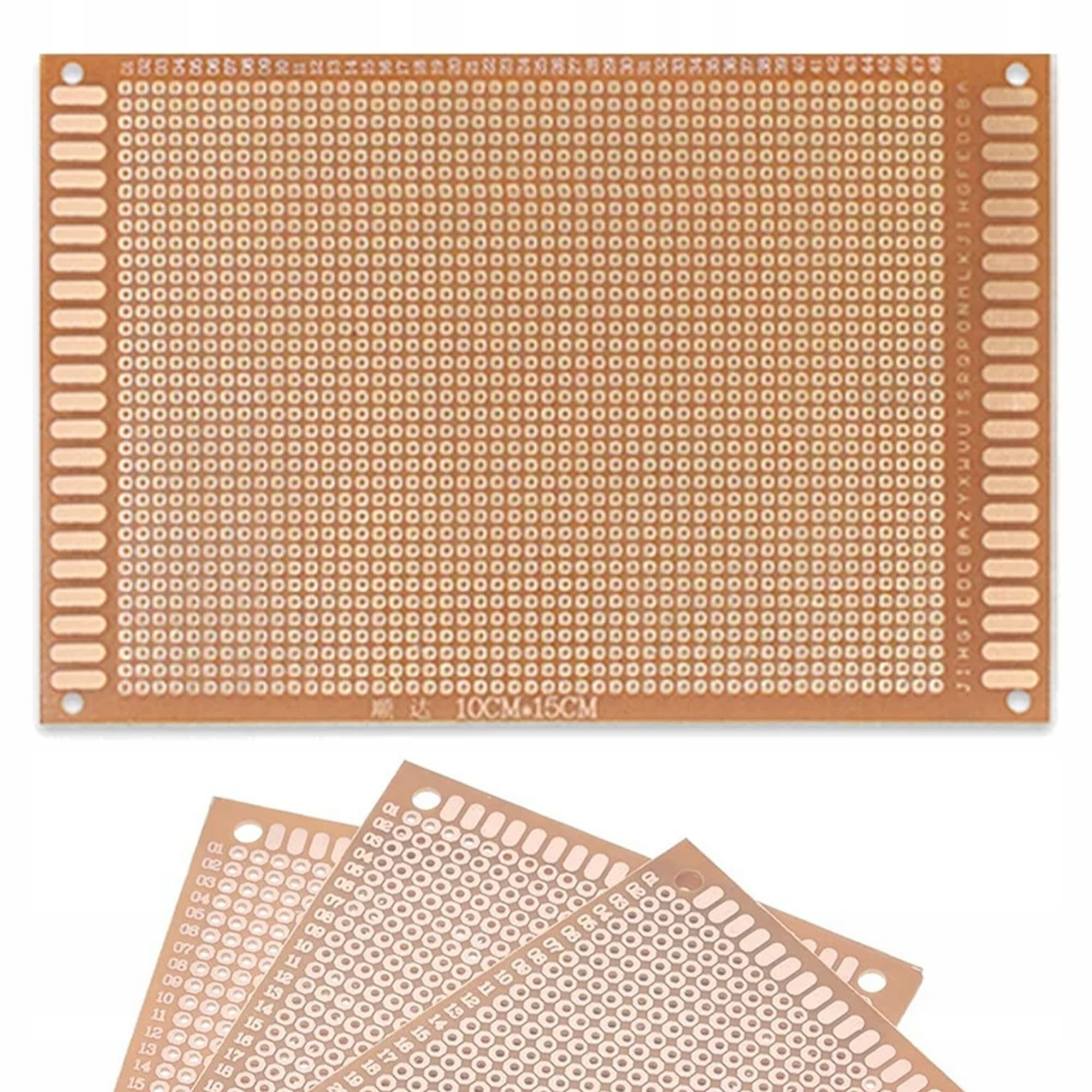

Rosfix jednostrana univerzalna prototipna tiskana pločica, 100 × 150 mm

Jednostrana univerzalna ploča dimenzija 100 × 150 mm, namijenjena za izradu prototipnih sklopova pomoću komponenti s provrta (THT), kao što su otpornici, kondenzatori, LED diode i integrirani sklopovi u DIP paketima. Plata omogućuje sastavljanje bilo kojeg elektroničkog kruga zahvaljujući rupama razmaka 2,54 mm raspoređenim u pravokutnu matricu.

Plata je opremljena s dva reda ovalnih lemnih površina na svakoj od kraćih strana, što omogućuje praktično lemljenje tankih žica. Pozlaćene rupe nisu povezane unaprijed definiranim tragovima, što pruža potpunu slobodu u planiranju veza između komponenti.

Tanki provodnik (kynar) ili izolirani višestruki provodnik mogu se koristiti za izradu mostova (jumpera) između lemnih kontakata. Četiri rupe za montažu omogućuju da se pločica praktično pričvrsti u kućište za prototipove ili na probnu ploču.

✳️ Primjena:

Univerzalne pločice idealne su za sastavljanje trajnih elektroničkih sklopova pomoću lemljenja, dok pločice s pinovima omogućuju izradu sklopova bez lemljenja, što omogućuje višekratnu upotrebu komponenti.

✳️ Specifikacije:

• Dimenzije: 100 × 150 mm
• Montaža: Kroz-rupu (THT)
• Razmak rupa: 2,54 mm
• Rupe za montažu: 4, simetrično raspoređene u kutovima
