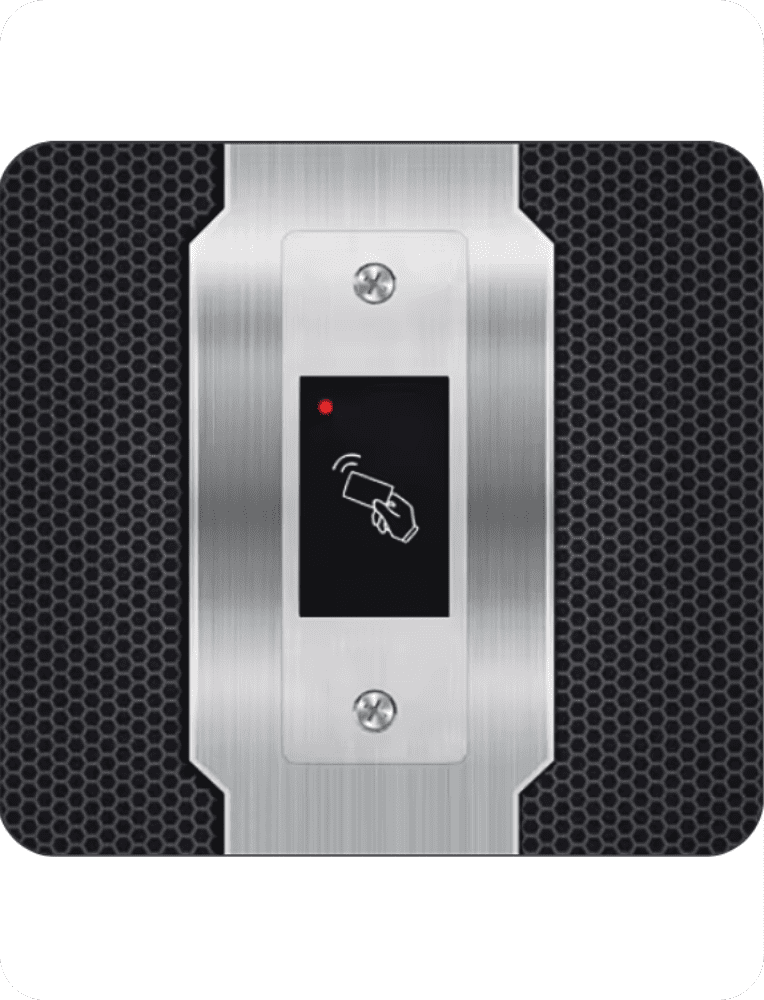

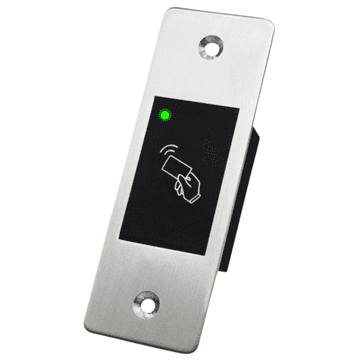

Elektronska brava S99 E1

Otkrijte pouzdan i praktičan način za učinkovito osiguranje i jednostavnu kontrolu pristupa vašim vratima.

Elektronička brava Spreest kombinacija je visokokvalitetne izrade (metalno, vodootporno IP66 kućište) s modernom RFID tehnologijom identifikacije (EM 125 kHz kartice).

Zahvaljujući autonomnom radu i podršci za Master karticu, konfiguracija i upravljanje dozvolama su intuitivni i jednostavni za svakodnevnu upotrebu.

Ovaj kompaktni kontroler savršeno pristaje na vrata okvir, omogućujući siguran ulaz i u vaš dom i u vaš posao, skladište ili neki drugi objekt.

Ključne značajke

1. Autonomna kontrola pristupa: Nisu potrebne dodatne upravljačke jedinice – sve postavke i podaci pohranjeni su u samom uređaju.

2. Vodootporno, metalno kućište (IP66): Savršeno za vanjsku upotrebu, jamči otpornost na kišu, vlagu i razne vremenske uvjete.

3. Podrška za 3000 kartica: Veliki korisnički kapacitet – idealno za tvrtke, skladišta ili objekte s mnogo zaposlenika ili gostiju.

4. Uključena administratorska kartica (Master Card): Pruža brzu i intuitivnu mogućnost dodavanja ili uklanjanja autorizacija pristupa, bez kompliciranog programiranja.

5. Način rada brave: Omogućuje da vrata ostanu otvorena u svakom trenutku (npr. prilikom unosa robe ili tijekom radova na održavanju).

6. LED indikator u tri boje: Brzo obavještava o trenutnom statusu uređaja (crvena/žuta/zelena), tako da znate je li brava zaključana, u načinu programiranja ili otključana.

7. Široke mogućnosti povezivanja: Uređaj može raditi s raznim vrstama napajanja (9–24V DC), električnim prihvatnicima (NO/NC), a također može surađivati s tipkom za izlaz (REX) – to jamči fleksibilnu instalaciju u raznim objektima.

8. Sigurnost korištenja: Brava ima ugrađenu zaštitu (uključujući 1N4004 diodu) za zaštitu od prenapona. Uređaj možete sigurno koristiti u profesionalnim sustavima kontrole pristupa.

Vodootporno prema IP66

Vodootporno kućište prema IP66 pruža pouzdanu zaštitu od kiše, vlage i prašine, što ga čini izvrsnim izborom za montažu na vanjske okvire vrata. Zahvaljujući čvrstoj metalnoj konstrukciji i posebnim brtvama, uređaj održava punu funkcionalnost bez obzira na vremenske uvjete, jamčeći sigurnost i kontinuirani rad.

Dijagram spajanja

Uređaj podržava mnoge funkcije zahvaljujući jednostavnim i fleksibilnim mogućnostima spajanja. U nastavku slijedi opis svake žice, njezin simbol i primjena – za standardne i specijalizirane izvore napajanja (napajanje za kontrolu pristupa).

Opis žice brave:

Žuta – otvoreno – Ulaz tipke Zahtjev za izlaz (REX) – Omogućuje otvaranje vrata iznutra.

Crvena – 12V – Napajanje uređaja 9–24V DC (obično 12V DC)

Crna – GND – Uzemljenje – zajedničko za napajanje i relej.

Bijela – NO – Normalno otvoreni kontakt releja – Koristi se npr. za električne brave tipa NO.

Smeđa – COM – Zajednička linija releja – Potrebno pri spajanju uređaja na NO ili NC.

Zelena – NC – Normalno zatvoreni kontakt releja – Koristi se npr. za NC elektromagnetske brave

Primjer primjene

Uređaj vam omogućuje upravljanje raznim elementima kontrole pristupa:

Tipka za izlaz (REX): Kada se pritisne, otvara vrata iznutra – praktično u uredima, skladištima itd.

→ Spojeno na otvoreni konektor (žuti).

Napajanje: Može se spojiti na standardno 12V DC napajanje ili posebno napajanje za kontrolu pristupa (DC 12V/3A).

→ 12V (crveni) i GND (crni) konektori.

Električni prihvatnik: Uređaj otvara bravu nakon očitavanja valjane kartice ili otiska prsta.

→ Spojeno putem NO (bijela) i COM (smeđa).

Električna brava / Električni zasun (električni zasun): Koristi se za staklena ili metalna vrata – radi u zatvorenom načinu rada.

→ Spojeno putem NC (zelena) i COM (smeđa).

Važno

*Prilikom spajanja na standardno napajanje, mora se ugraditi zaštitna dioda. 1N4004 (uključeno u komplet).

Ovo štiti uređaj od oštećenja.

*Prilikom korištenja specijaliziranog napajanja za kontrolu pristupa, dioda nije potrebna, a spajanje se vrši izravno na odgovarajuće priključke za napajanje (NC, NO, COM, push itd.).

Zahvaljujući ovoj univerzalnoj shemi, uređaj se može koristiti i u jednostavnim kućnim instalacijama i u profesionalnim sustavima kontrole pristupa u tvrtkama, skladištima, školama i drugim objektima.

Tehničke specifikacije

• Kapacitet korisnika: 3000 kartica
• Napon napajanja: 9–24V DC (konstantno, stabilizirano)
• Mirna struja: ≤25mA
• Aktivna struja: ≤100mA
• Čitač kartica za blizinu:
• EM tehnologija – kartica za blizinu 125KHz
• Domet očitavanja – Oko 2 cm
• Priključci: Relejni izlaz, tipka za zahtjev za izlaz (REX)
• Relej:
• Vrijeme rada releja – 0–99 sekundi (zadano 5 sekundi)
• Opterećenje relejnog izlaza – Maksimalno 2A
• Radna temperatura: –25℃ ~ 60℃ (-13℉ ~ 140℉)
• Radna vlažnost: 20%RH ~ 98%RH
• Vodootpornost: IP66
• Boja: Srebrna i crna
• Materijal: Ploča s legurom cinka
• Dimenzije: 115 mm x 40 mm x 30 mm
• Težina uređaja: 105 g

Set uključuje

• 1× elektroničku bravu S99 E1
• 1× pristupnu karticu Master Card
• 1× set pribora Upute za sastavljanje
• 1× Korisnički priručnik

Upute na poljskom jeziku u elektroničkoj verziji dostupne su u privitku za preuzimanje. Naći ćete ih ispod opisa našeg proizvoda.
