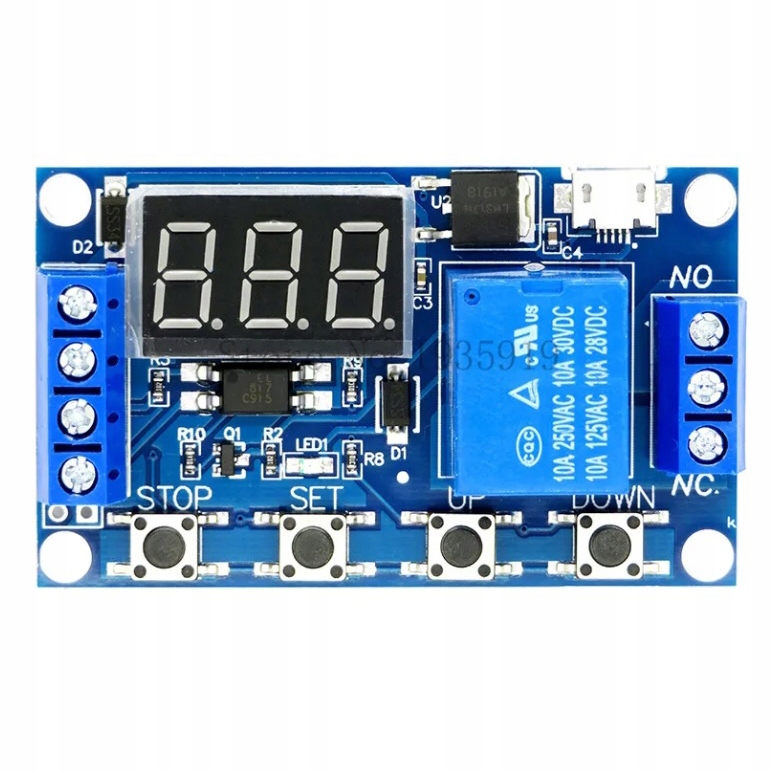

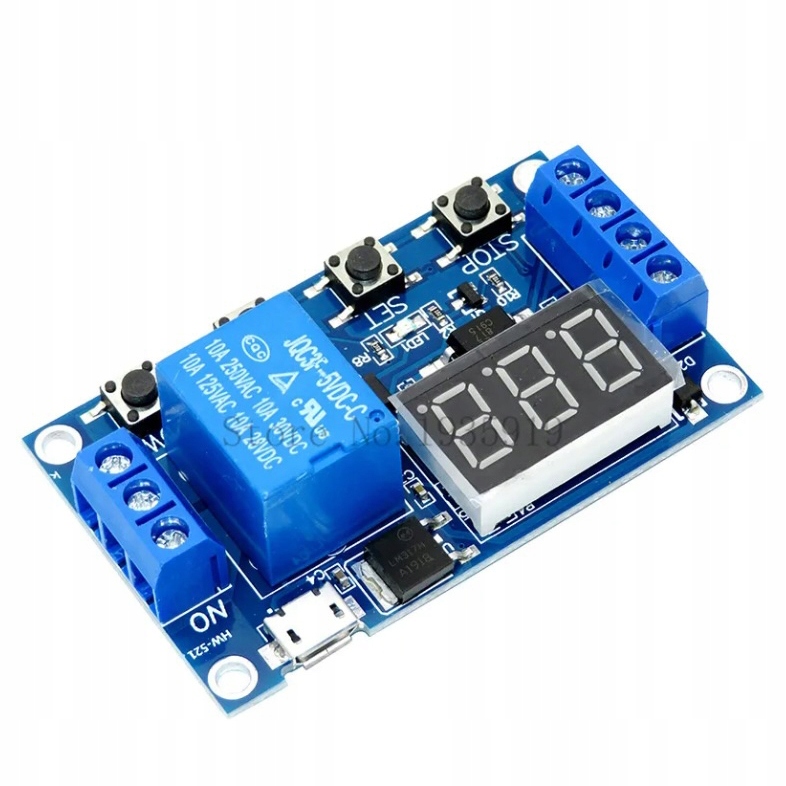

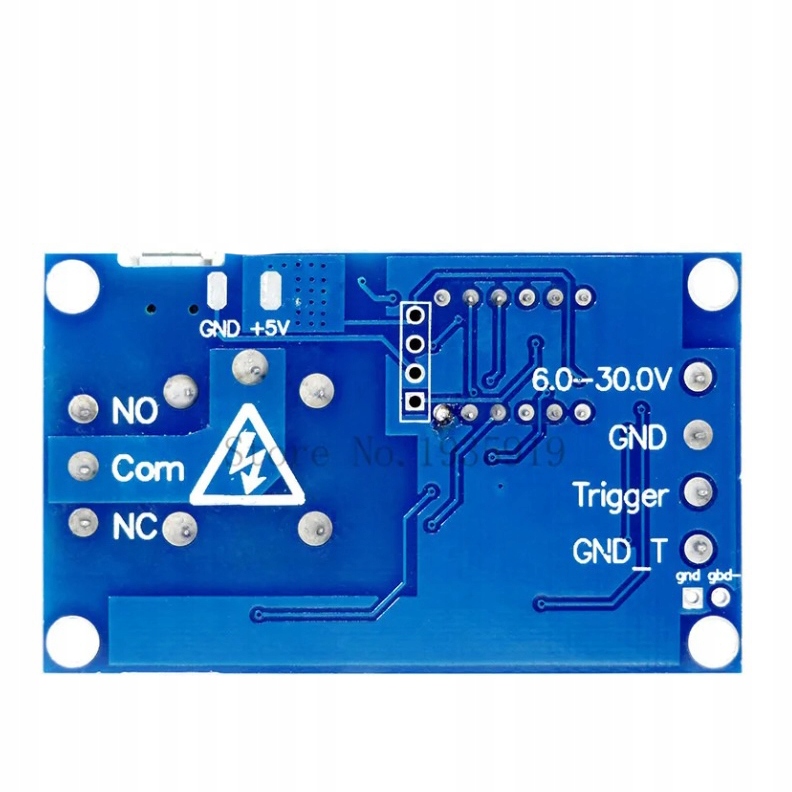

Modul vremenskog releja USB-C

Modul vremenskog releja USB-C

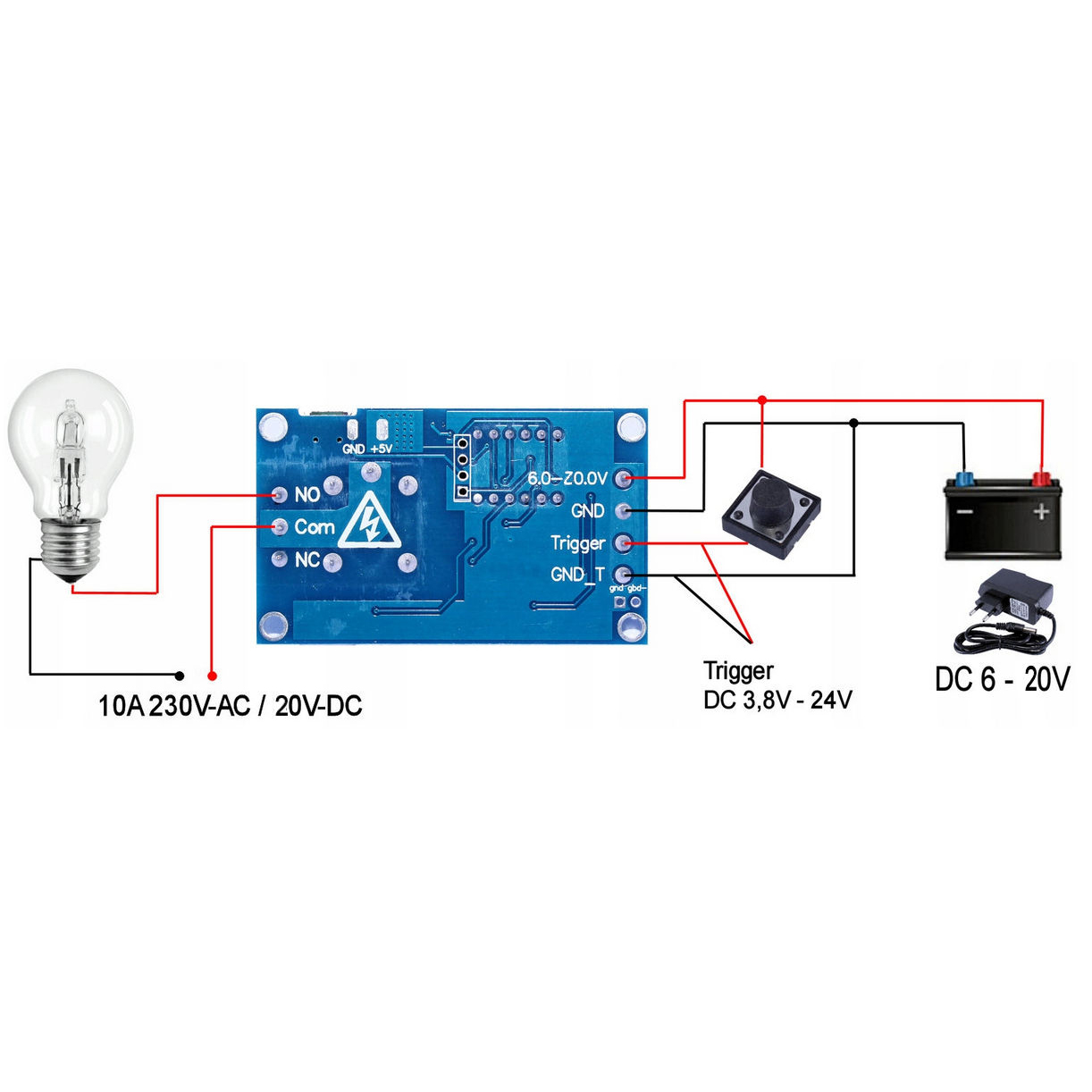

✅ Napajanje: 6V – 20V ili USB-C 5.0V (za napajanje iznad 20V, upotrijebite step down pretvarač npr. LM2596 i postavite napon na 8–10V)

✅ Okidač: 3.8V – 20V

✅ Vremenski raspon: 0–999 minuta

✅ Radna temperatura: –40°C do 85°C

✅ Dimenzije: 62mm x 38mm x 19mm

✅ Relej: 10A, 230V AC / 30V DC

✅ Tipke:

• stop: Uključivanje/isključivanje releja (odbrojavanje je u tijeku – relej isključen)
• SET (dugi pritisak): odabire funkciju i prelazi na atributi
• POSTAVI (kratki pritisak): prikazuje atribute funkcije

✅ Postupak programiranja:

1. Pritisnite tipku za zaustavljanje i odaberite opciju UKLJUČENO.
2. Pričekajte dok se na zaslonu ne pojavi 000.
3. Dugo pritisnite SET → Odaberite program tipkama GORE/DOLJE.
4. Kratko pritisnite SET → Trepćući OP na zaslonu → 000 → Unesite trajanje atributa tipkama GORE/DOLJE.
5. Tipkom za zaustavljanje odaberite vremensku jedinicu:

   000 → Sekunda

   00.0 → Desetina sekunde (npr. 05.5 = 5.5 sekundi)

   0.0.0 → Minuta (npr. 0.0.1 = 1 minuta)

6. Dugo pritisnite SET → Nakon broja programa, npr. P1.1, prestane treptati, postupak će biti dovršen.

✅ Opis programa:

• P1.1: Nakon primjene okidačkog signala, relej se uključuje i odbrojava vrijeme postavljeno u OP, nakon čega se relej isključuje.
• P1.2: Kao gore, ali primjena okidačkog signala tijekom odbrojavanja uzrokuje da odbrojavanje počne od 0.
• P1.3: Kao gore, ali primjena okidačkog signala tijekom odbrojavanja uzrokuje isključivanje releja i resetiranje odbrojavanja.
• P-2: Nakon primjene okidačkog signala, okidač odbrojava CL, zatim uključuje relej i odbrojava OP, nakon čega se relej isključuje.
• P3.1: Nakon primjene okidačkog signala, relej se uključuje i odbrojava OP, isključuje relej i odbrojava CL, ciklus se ponavlja određeni broj puta (LOP = beskonačna petlja), primjena okidača tijekom odbrojavanja isključuje relej i resetira odbrojavanje.
• P3.2: Nakon primjene napajanja, relej se automatski uključuje i odbrojava OP, isključuje relej i odbrojava CL, ciklus se ponavlja određeni broj puta (LOP = beskonačna petlja).
• P-4: Nakon primjene okidača, relej se uključuje, odbrojavanje OP-a počinje nakon što okidač nestane, primjena okidača tijekom odbrojavanja resetira brojač.

✅ Funkcija 3.2:Omogućuje modulu rad bez okidača. Kada se modul timera napaja putem 5V microUSB priključka ili 6V-20V priključka, automatski počinje odbrojavati, bez potrebe za okidačem za pokretanje. Ova funkcija omogućuje beskonačan ili određeni broj ciklusa rada releja.
