AXZ s.r.o. Crveni zujalica DC24

Crvena DC24 sirena (zujalica)

Crveni signalni uređaj za montažu na ploču sa zujalicom za strojeve i uređaje s DC 24 V ugradnjom. Kada se primijeni napon, obavještava operatera crvenim svjetlom i zvučnim signalom. Može raditi kao alarm zastoja, pogreške upravljanja, kraja ciklusa ili signal za zaustavljanje u nuždi, ovisno o funkciji koja mu je dodijeljena u električnom sustavu stroja.

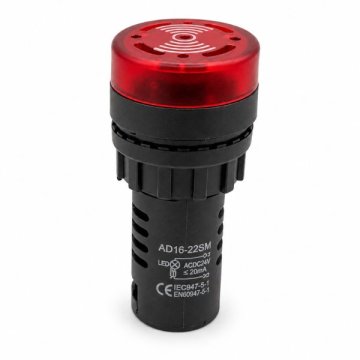

Ovaj element namijenjen je za montažu u upravljačku ploču. Crni dio tijela prolazi kroz montažni otvor, dok crveni prednji dio ostaje na strani operatera. Rupe i utori u tijelu koriste se za emisiju zvuka i ne smiju se prekrivati žicama, trakom ili brtvilom.

Tehnički podaci

Odabir i ugradnja

Prije narudžbe usporedite ne samo napon, već i promjer rupe u ploči. U ovom modelu, dio za montažu je približno 20 mm , dok prednji dio ima promjer 29 mm. Rupa napravljena za veći element možda neće pružiti odgovarajuću potporu tijelu, a premala rupa može uzrokovati naprezanje navojnog dijela tijekom zatezanja.

Spojevi trebaju biti izvedeni u strujnom krugu kojim upravlja 24 V DC, u skladu s oznakama na kućištu i dijagramu stroja. Nemojte napajati alarm s 230 V ili pretpostavljati da je verzija od 24 V DC zamjenjiva s verzijom izmjenične struje. Prije rada isključite napajanje kontrolera – kratki spoj žica u strujnom krugu alarma može uzrokovati neplanirano aktiviranje alarma ili pogrešku ulaza kontrolera.

U pločama dizalica, montažnih strojeva za gume i balansiranja kotača, dobra je ideja montirati zujalicu tako da je crvena prednja strana vidljiva s mjesta operatera, a akustični otvori nisu izravno pored elemenata za prigušivanje zvuka. Prilikom zamjene provjerite jesu li žice pod napetošću – okretanje ili pritiskanje tijela zajedno sa spojenom žicom može olabaviti spoj unutar alarma.

Važno za dijagnostiku: Ako alarm ne radi nakon zamjene, uzrok možda nije sam zujalica. Prvo provjerite pojavljuje li se napon od 24 V istosmjerne struje na njegovim terminalima kada se pojavi alarmni uvjet i daje li upravljački sustav kontinuirano ili pulsirajuće napajanje. Nedostatak zvuka s odgovarajućom snagom može ukazivati na neispravnu akustičnu komponentu, dok istovremeni nedostatak svjetla i zvuka često ukazuje na otvoreni strujni krug, labavi terminal ili nedostatak signala iz upravljačkog modula.

Znakovi istrošenosti ili oštećenja

• zujalica je tiša nego prije ili je zvuk isprekidan,
• signal se pojavljuje tek nakon pomicanja kabela ili tijela,
• crveni indikator svijetli, ali nema zvučnog signala,
• zvučni signal radi, ali prednja ploča ne svijetli,
• zujalica ostaje aktivna unatoč gubitku upravljačkog signala.

U stroju u radionici, neispravna zujalica može odgoditi odgovor operatera na pogrešku ili kvar, čak i ako je sama mehanička funkcija još uvijek u funkciji. Stoga je prilikom zamjene komponente vrijedno provjeriti rad i zvučnog signala i crvenog indikatora tijekom stvarnog radnog ciklusa uređaja.
