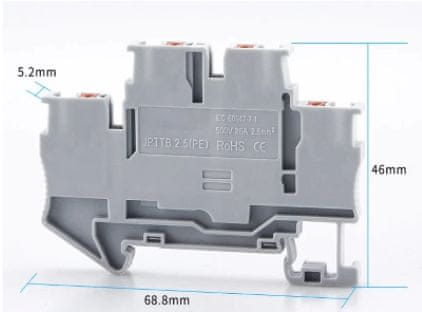

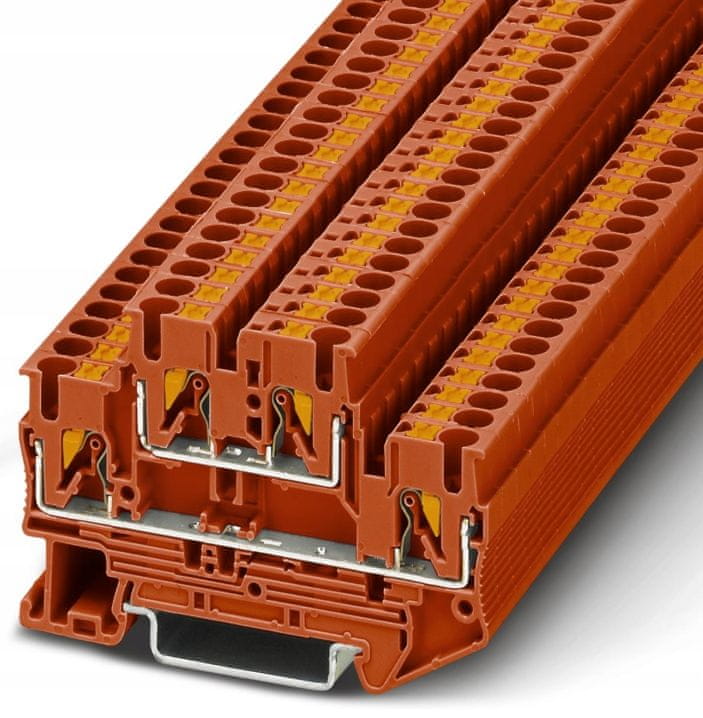

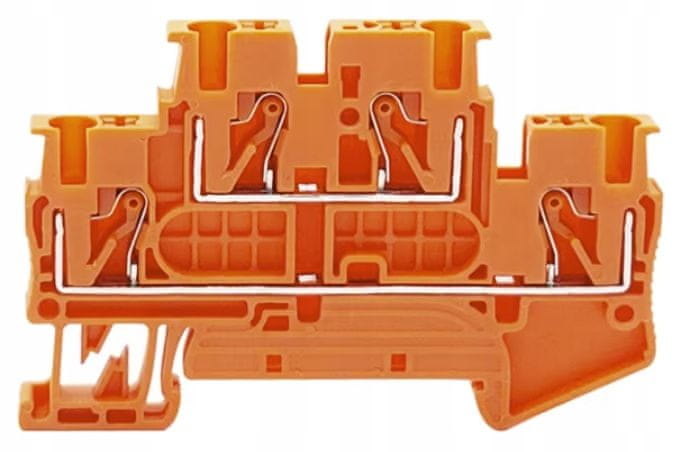

✅2-razinski šinski terminalni blok PTTB 2.5 ZUG crveni

62563/PTTB2.5-crveni .....

? Šinski terminalni blokovi, poznati i kao trakasti ili stezni terminalni blokovi, kolokvijalno poznati kao „zugs“ ZUG koriste se za spajanje žica u razvodnim ormarima. Najčešće se montiraju na DIN / Euro / TS-35 šinu pojedinačno ili u redovima.

? 1 kom. – 2-razinski šinski terminalni blok.

• 4 opružni terminali
• Broj potencijala: 2
• Preporučena zaporna ploča (slijepi poklopac): Da
• Dopušteni presjek spojne žice: od 0,2 mm-2,5 mm, jednožilni ili višežilni u feruli
• Nazivna struja: 800v / 31A
• Način montaže: DIN montažna šina 35 mm
• Položaj priključka kabela: odozgo
• Vrsta izolacijskog materijala: termoplastika

? Konektor se odlikuje vrlo jakim i stabilnim priključkom kabela putem opružne stezaljke.

• ✅ Za ovaj konektor dopuštene su pune i višežilne žice.
• ? Za višežilne žice preporučuje se korištenje krimpovanih ferula.

? Pribor dostupan za ovu vrstu konektora u nastavku:

? Za gore spomenuti konektor, simbol kapice:

D-PT 2.5

✅ Ispravno završavanje reda konektora sprječava nekontrolirane kratke spojeve.

✅ Preporučujemo prekrivanje samo posljednjeg konektora u redu.

• ?Nemojte koristiti kapice za svaki konektor ako su montirani jedan pored drugoga.
• ?Konektori montirani jedan pored drugoga prekrivaju jedan drugoga.
• ?Prekrivanje svakog konektora jedan do drugog proširit će red konektora i, ako je potrebno, spriječiti korištenje kratkospojnika.

? Za gore navedene konektore numeričke oznake:

ZBFM-5 ili ZB-5

✅ Dostupan je cijeli raspon numeriranja od 1–100

• 1–10
• 11–20
• 21–30
• 31–40
• 41–50
• 51–60
• 61–70
• 71–80
• 81–90
• 91–100

? Oznake odgovaraju terminalnim blokovima kao što su WAGO, PHOENIX, ADELID, POKÓJ, SIMET… ( preporučujemo konzultacije širina terminalnog bloka )

Oznake su izrađene od plastike.

Traka je izrezana, što omogućuje otkidanje pojedinačnih oznaka.

✅ Manje oznake mogu se koristiti i za veće terminalne blokove

• ? Položaj priključka: Utiskivanje s vrha ili sa strane.
• ? Vrsta materijala: PVC

? Za gore navedene terminalne blokove dostupni su sljedeći mostovi:

FBS-5 (2, 3, 4, 5 i 10 traka)

Predstavljamo tipove mostova za specifične dimenzije ZUG tračnih terminalnih blokova:

• ✅ Za 1,5 mm terminalne blokove – FBS-3.5
• ✅ Za 2,5 mm terminalne blokove – FBS-5
• ✅ Za 4 mm terminalne blokove – FBS-6
• ✅ Za 6 mm konektore – FBS-8
• ✅ Za 10 mm konektore – FBS-10
• ✅ Za 16 mm konektore – FBS-12
• ✅ Za 35 mm konektori – FBS-16
