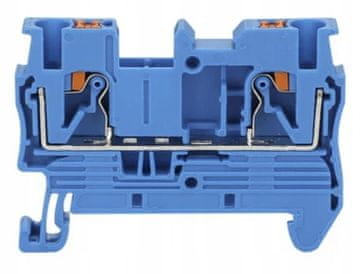

✅ZUG PT 1.5 plavi priključni blok za DIN šinu

62235-PT1.5plava / plava

? Priključni blokovi za šine, poznati i kao trakasti ili stezni blokovi, obično poznati kao „zugs“ ZUG koriste se za spajanje žica u razvodnim ormarima. Najčešće se montiraju na DIN / Euro / TS-35 šinu pojedinačno ili u redovima.

? 1 kom. – Priključni blok za šinu s 1 razinom.

• 2 opružne stezaljke
• Broj potencijala: 1
• Preporučena zaporna ploča (slijepi poklopac): Da
• Dopušteni presjek priključnog kabela: od 0,2–2,5 mm2, puni ili fleksibilni u feruli
• Nazivna struja: 500v / 24A
• Način montaže: DIN montažna šina 35 mm
• Položaj priključka kabela: odozgo
• Vrsta izolacijskog materijala: termoplastika

? Konektor se odlikuje vrlo jakom i stabilnom žicom putem opružne stezaljke.

• ✅Za konektor su dopuštene i pune i višežilne žice.
• ? Preporučuje se korištenje krimpovanih ferula za višežilne žice.

? Pribor dostupan za ovu vrstu konektora u nastavku?

? Za gore spomenuti konektor, simbol kapice:

D-PT 1.5

✅ Ispravno završavanje reda konektora sprječava nekontrolirane kratke spojeve.

✅ Preporučujemo prekrivanje samo posljednjeg konektora u redu.

• ? Kapice se ne koriste za svaki konektor ako su montirani jedan pored drugoga.
• ? Konektori montirani jedan pored drugoga prekrivaju jedan drugoga.
• ?Prekrivanje svakog od susjednih terminala proširit će red konektora i, ako je potrebno, spriječiti korištenje mostova

? Za gore navedene konektore numeričke oznake:

ZBFM-3.5 ili ZB-3.5

✅ Dostupan je cijeli raspon numeriranja od 1–100

• 1–10
• 11–20
• 21–30
• 31–40
• 41–50
• 51–60
• 61–70
• 71–80
• 81–90
• 91–100

? Oznake odgovaraju terminalnim blokovima kao što su WAGO, PHOENIX, ADELID, POKÓJ, SIMET… ( preporučujemo konzultacije širina terminalnog bloka )

Oznake su izrađene od plastike.

Traka je izrezana, što omogućuje otkidanje pojedinačnih oznaka.

✅ Manje oznake mogu se koristiti i za veće terminalne blokove

• ? Položaj priključka: Utiskivanje s vrha ili sa strane.
• ? Vrsta materijala: PVC

? Za gore navedeni terminalni blok, simbol mosta:

FBS-3.5

Predstavljamo tipove mostova za specifične dimenzije ZUG tračnih terminalnih blokova:

• ✅ Za 2,5 mm terminalne blokove – FBS-5
• ✅ Za 4 mm terminalne blokove – FBS-6
• ✅ Za 6 mm terminalne blokove – FBS-8
• ✅ Za 10 mm konektore – FBS-10
• ✅ Za 16 mm konektore – FBS-12
• ✅ Za 35 mm konektore – FBS-16

? Ostali proizvodi i pribor u našem asortimanu:

• ZUG spojnice za tračnice
• završne kape / poklopci
• završne stezaljke za blokiranje niza spojnica
• brzi spojnici za spajanje žica u kutijama
• numeričke oznake za spojnice
• razvodni blokovi
• kabelske vezice
• kabelske vezice za označavanje
• termoskupljajuće cijevi s kositrom
• ostalo
