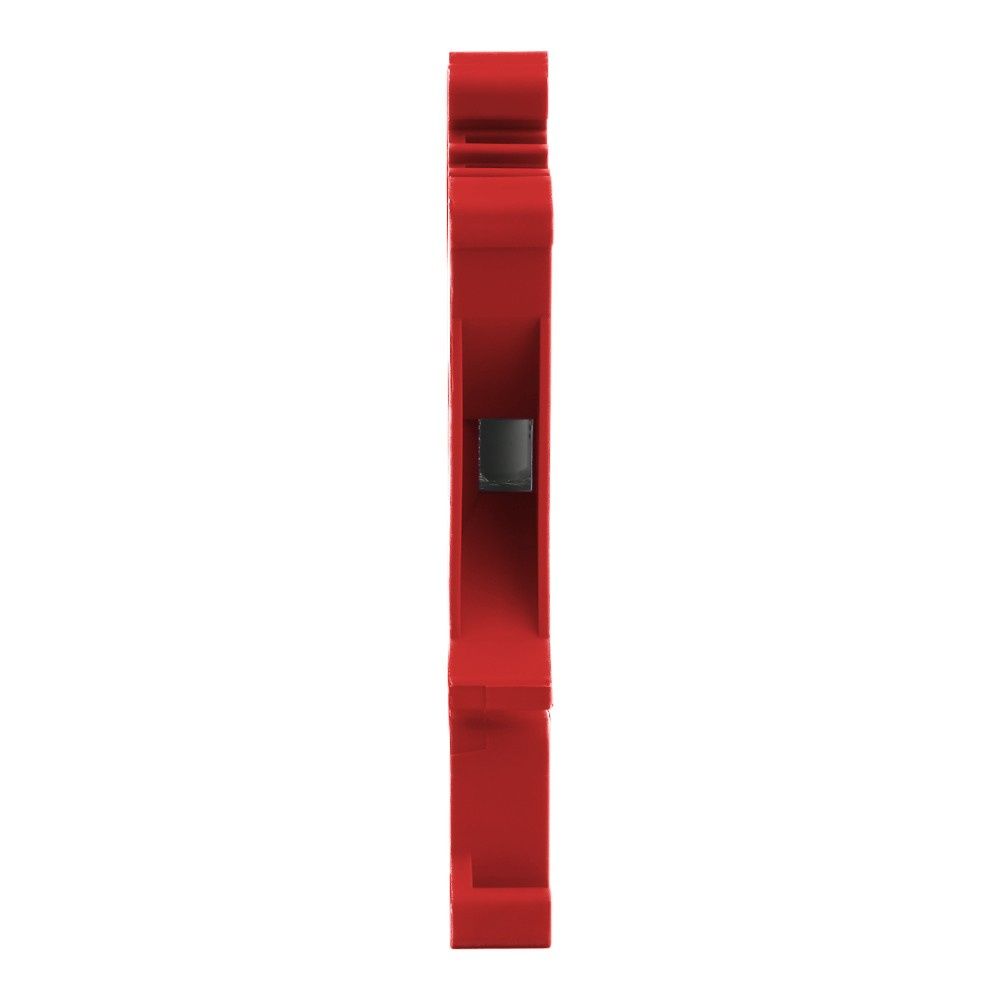

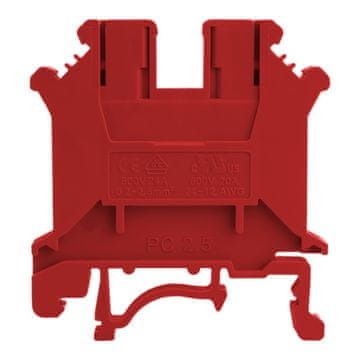

DE Crveni vijčani konektor za prolaznu šinu 2,5 mm2 1P VDE UL 7327
Opis
2,5 mm2 PC2.5 priključni blok za šinsku tračnicu crveni
vijčani priključak, VDE i UL
⭐⭐⭐⭐⭐
➡️ Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montiraju se na DIN TH/TS 35 šinu i omogućuju spajanje i premošćivanje žica.
➡️ PC2.5 priključni blokovi za šinsku tračnicu omogućuju spajanje žica presjeka 0,2 – 2,5 mm2 (24 – 12 AWG) pomoću vijčanih priključaka. Kućišta konektora izrađena su od visokokvalitetne plastike PA66 i UL94V-0.
➡️ Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. DEGSON tračni konektori prošli su brojne testove koji potvrđuju njihovu kvalitetu i trajnost. Konektori su dobili UL i VDE certifikate.
➡️ Značajke PC2.5 konektora za šinu:
✔️ vijčani priključci
✔️ nazivni napon 800 V
✔️ nazivna struja 24 A
✔️ presjek žice 0,2 – 2,5 mm2 (24 – 12 AWG)
✔️ VDE certifikat (br. 40024709 ) i UL certifikat (br. E228872 )
✔️ boja crvena
✔️ visokokvalitetni materijal
| simbol | PC2.5–01P-16–00A(H) |
| tip | priključni blok |
| tip | vijak |
| boja | crvena |
| primjena | priključak žice |
| nazivni napon | 800 V |
| nazivna struja | 24 A |
| za žice s presjekom | 0,2 – 2,5 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1： UL1059 |
| pad | 5,2 mm |
| broj polova | 1P |
| podaci ispitivanja EN60947–7–1 | VDE certifikat br. 40024709 |
| UL1059 podaci ispitivanja | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 8 kV |
| skupina materijala | I |
| moment pritezanja vijka | 0,5 Nm |
| skupina materijala | I |
| primjena u skupinama | B, C, D |
| nazivni napon za skupine (B, C, D) | 600, 600, 600 V |
| nazivna struja za grupe (B, C, D) | 20, 20, 5 A |
| nazivni priključni kapacitet | 24 – 12 AWG |
| dopušteni trajni tlak | 2 kg |
| tip vijka | M2 |
| klasa zapaljivosti UL94 | V-0 |
| Dopuštena temperatura okoline | –40~ +105 |
| Relativna vlažnost | 5% – 95% |
| Standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| Materijal kućišta | PA66, UL94V-0 |
| materijal vijka | pocinčani bakar |
| materijal konektora | poniklani bakar |
| preporučeno skidanje izolacije s žice | 7 – 8 mm |
| pričvršćivanje za žicu | skidanje izolacije s žice na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| pričvršćivanje za kabel | skidanje izolacije s kabela na željenu duljinu, zatim stavljanje izolacijskog vrha i zatezanje nominalnim momentom |
| dostupan pribor | bočni poklopac D-PC2.5 naljepnice za označavanje ZB4 krajnji držač E-PC (u našoj ponudi) |
| proizvođač | DEGSON |
| EAN kod | 5907589337327 |
| Dimenzionalni crtež
|
