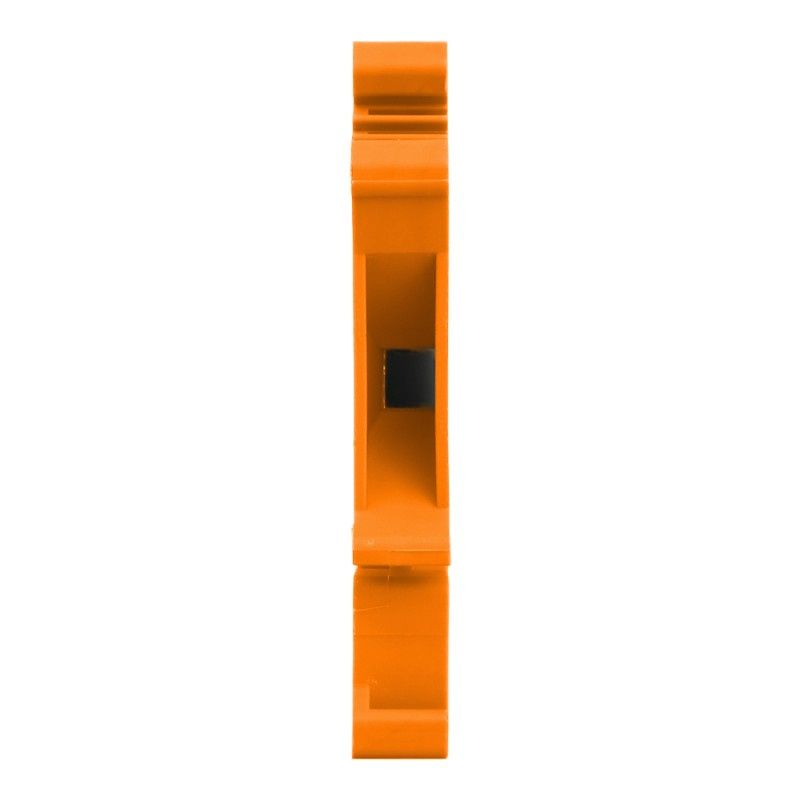

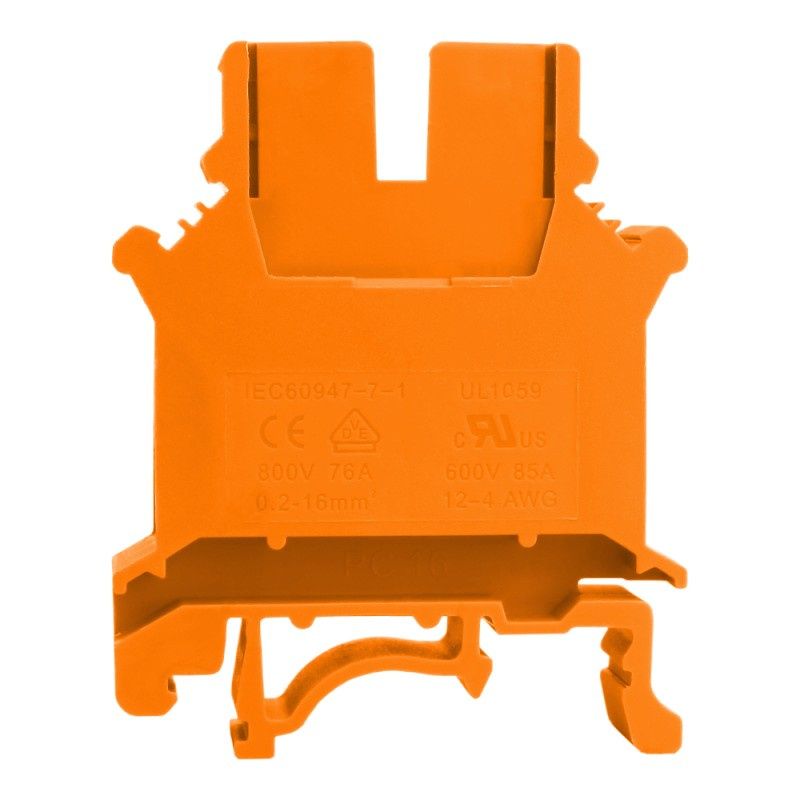

DE Narančasti vijčani konektor za prolaznu šinu 16 mm2 1P VDE UL
Opis
16 mm2 PC16 priključni blok za šinu narančasti
vijčani priključak
⭐⭐⭐⭐⭐
➡️ Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montirani su na DIN TH/TS 35 šinu i omogućuju spajanje i premošćivanje žica.
➡️ PC serija priključnih blokova za šinu omogućuje spajanje žica presjeka od 0,2 – 16 mm2 (12 – 4 AWG) pomoću vijčanih priključaka. Kućišta konektora izrađena su od visokokvalitetne plastike PA66 i UL94V-0.
➡️ Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. DEGSON tračni konektori prošli su brojne testove koji potvrđuju njihovu kvalitetu i trajnost. Konektori su dobili UL i VDE certifikate.
➡️ Značajke PC16 spojnice za šinu:
✔️ vijčani priključci
✔️ nazivni napon 800 V
✔️ nazivna struja 76 A
✔️ presjek žice 0,2 – 10 mm2 (12 – 4 AWG)
✔️ VDE certifikat (br. 40024711) i UL certifikat (br. E228872)
✔️ narančasta boja
✔️ visoka kvaliteta materijala
| simbol | PC16–01P-15–00A(H) |
| tip | spojnica šine |
| tip | vijak |
| boja | narančasta |
| primjena | priključak žice |
| nazivni napon | 800 V |
| nazivna struja | 76 A |
| za žice s presjekom | 0,2 – 16 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1：UL1059 |
| pad | 12,2 mm |
| broj polova | 1P |
| podaci ispitivanja EN60947–7–1 | VDE certifikat BR. 40024711 |
| UL1059 podaci ispitivanja | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 8 kV |
| skupina materijala | I |
| moment pritezanja vijka | 1,2 Nm |
| skupina materijala | I |
| primjena u skupinama | B, C, D |
| nazivni napon za skupine (B, C, D) | 600, 600, 600 V |
| nazivna struja za grupe (B, C, D) | 85, 85, 5 A |
| nazivni priključni kapacitet | 12 – 4 AWG |
| dopušteni trajni tlak | 4,76 kg |
| vrsta vijka | M4 |
| klasa zapaljivosti UL94 | V-0 |
| Dopuštena temperatura okoline | –40~ +105 |
| Relativna vlažnost zraka | 5% – 95% |
| Standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| Materijal kućišta | PA66, UL94V-0 |
| materijal vijka | poniklani bakar |
| materijal konektora | poniklani bakar |
| preporučeno skidanje izolacije s žice | 12–13 mm |
| pričvršćivanje za žicu | skidanje izolacije s žice na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| dodatak za kabel | skinite izolaciju s kabela na željenu duljinu, zatim stavite izolacijski vrh i zategnite nominalnim momentom |
| dostupan pribor | bočni poklopac D-PC16 naljepnice s oznakama ZB10 krajnji držač E-PC spojni most EB10–12 (u našoj ponudi) |
| proizvođač | DEGSON |
| Dimenzijski crtež
|
