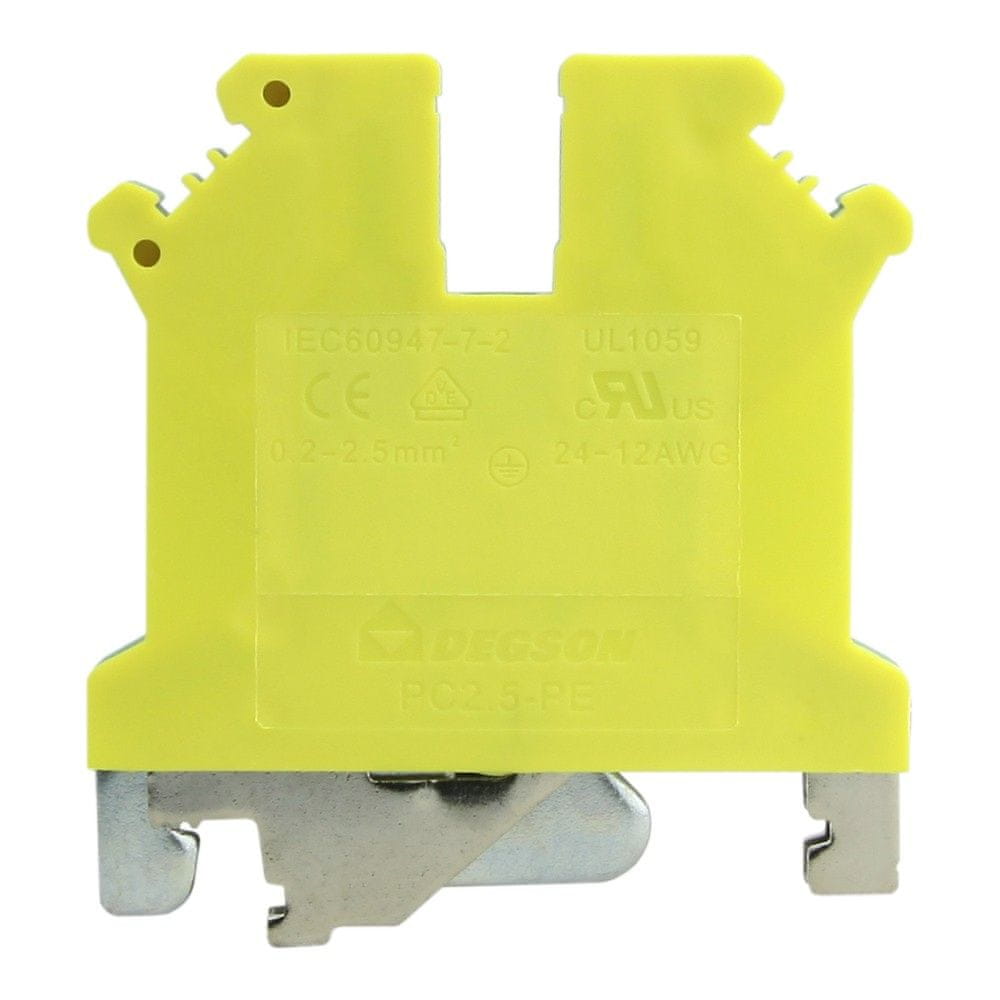

DE PE KONEKTOR ZA ŠINU ŽUTO-ZELENI VIJAK 2,5 MM2 1P ZA DIN ŠINU TH35
Opis
Priključni blok za montažu na šinu 2,5 mm2 PC2,5 PE žuto-zelena
vijčani priključak, VDE i UL
⭐⭐⭐⭐⭐
Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montiraju se na DIN TH/TS 35 šinu i omogućuju spajanje i zajedničko korištenje žica. Priključni blokovi za montažu na šinu serije PC1.5 omogućuju spajanje žica presjeka 0,2 – 2,5 mm2 (24 – 12 AWG) pomoću vijčanih priključaka. Kućišta konektora izrađena su od visokokvalitetne plastike PA66 i UL94V-0. Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. DEGSON tračni konektori prošli su brojne testove koji potvrđuju njihovu kvalitetu i trajnost. Konektori su dobili UL i VDE certifikate.
➡️ Značajke PC2.5 konektora za šinu:
✔️ vijčani priključci
✔️ za spajanje PE uzemljenja
✔️ presjek žice 0,2 – 2,5 mm2 (24 – 12 AWG)
✔️ certifikat VDE (br. 40024761 ) i UL (br. E228872 )
✔️ boja žuto-zelena PE
✔️ visokokvalitetni materijal
| simbol | PC2.5-PE-01P-1Y-00AH |
| tip | spojnica tračnica |
| tip | vijak |
| boja | žuto-zelena |
| primjena | spoj žice |
| nazivni napon | – |
| nazivna struja | – |
| za žice s presjekom | 0,2 – 2,5 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1： UL1059 |
| promjer | 5,2 mm |
| broj polova | 1P |
| podaci ispitivanja EN60947–7–1 | VDE certifikat br. 40024761 |
| UL1059 podaci ispitivanja | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 8 kV |
| moment zatezanja vijka | 0,5 Nm |
| nazivni priključni kapacitet | 24 – 12 AWG |
| dopušteni kontinuirani tlak | 2 kg |
| vrsta vijka | M3 |
| klasa zapaljivosti UL94 | V-0 |
| Dopuštena temperatura okoline | –40~ +105 |
| Relativna vlažnost | 5% – 95% |
| Standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| Materijal kućišta | PA66 |
| Materijal vijaka | poniklani bakar |
| materijal konektora | poniklani bakar |
| preporučeno skidanje izolacije s žice | 7 – 8 mm |
| pričvršćivanje za žicu | skidanje izolacije s žice na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| Priključak za kabel | Skinite izolaciju s kabela na željenu duljinu, zatim stavite izolacijski vrh i zategnite nominalnim momentom |
| Dostupan pribor | Oznake ZB5 Krajnji držač E-PC Spojni most EB2–5 EB3–5 EB10–5 (u našoj ponudi) |
| proizvođač | DEGSON |
| EAN kod | 5907589333398 |

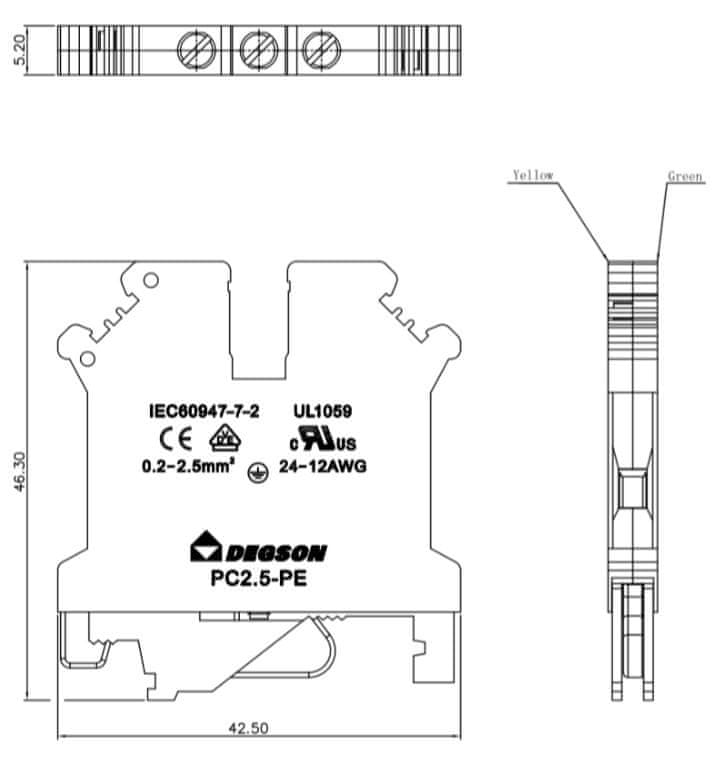

| Dimenzionalni crtež
|
