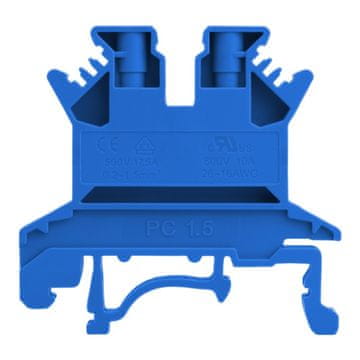

DE PLAVI VIJČANI KONEKTOR ZA ŠINU 15MM2 1P VDE UL 5699
Opis
1,5 mm2 PC1,5 priključni blok za šinu plavi
vijčani priključak, VDE i UL
⭐⭐⭐⭐⭐
Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montiraju se na DIN TH/TS 35 šinu i omogućuju spajanje i zajedničko korištenje žica. PC1,5 priključni blokovi za šinu omogućuju spajanje žica presjeka 0,2 – 1,5 mm2 (26 – 16 AWG) pomoću vijčanih priključaka. Kućišta konektora izrađena su od visokokvalitetne plastike PA66 i UL94V-0. Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. DEGSON tračni konektori prošli su brojne testove koji potvrđuju njihovu kvalitetu i trajnost. Konektori su dobili UL i VDE certifikate.
➡️ Značajke PC1.5 spojnice za šinu:
✔️ vijčani priključci
✔️ nazivni napon 500 V
✔️ nazivna struja 17,5 A
✔️ presjek žice 0,2 – 1,5 mm2 (26 – 16 AWG)
✔️ VDE certifikat (br. 40024711) i UL certifikat (br. E228872)
✔️ boja plava
✔️ visokokvalitetni materijal
| simbol | PC1.5–01P-11–00A(H) |
| tip | spojnica šine |
| tip | vijak |
| boja | siva |
| primjena | spoj žice |
| nazivni napon | 500 V |
| nazivna struja | 17,5 A |
| za žice s presjekom | 0,2 – 1,5 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1： UL1059 |
| pad | 4,2 mm |
| broj polova | 1P |
| podaci ispitivanja EN60947–7–1 | VDE certifikat BR. 40024711 |
| UL1059 podaci ispitivanja | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 6 kV |
| skupina materijala | I |
| moment pritezanja vijka | 0,2 Nm |
| skupina materijala | I |
| primjena u skupinama | B, C, D |
| nazivni napon za skupine (B, C, D) | 600, 600, 600 V |
| nazivna struja za grupe (B, C, D) | 10, 10, 5 A |
| nazivni priključni kapacitet | 26 – 16 AWG |
| dopušteni trajni tlak | 0,8 kg |
| tip vijka | M2 |
| klasa zapaljivosti UL94 | V-0 |
| Dopuštena temperatura okoline | –40~ +105 |
| Relativna vlažnost zraka | 5% – 95% |
| Standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| Materijal kućišta | PA66, UL94V-0 |
| materijal vijka | pocinčani bakar |
| materijal konektora | poniklani bakar |
| preporučeno skidanje izolacije s žice | 6 – 7 mm |
| pričvršćivanje za žicu | skidanje izolacije s žice na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| pričvršćivanje za kabel | skidanje izolacije s kabela na željenu duljinu, zatim stavljanje izolacijskog vrha i zatezanje nominalnim momentom |
| dostupan pribor | bočni poklopac D-PC1.5 naljepnice s oznakama ZB4 (u našoj ponudi) |
| proizvođač | DEGSON |
| EAN kod | 5907589335699 |
Dimenzijski crtež  |
