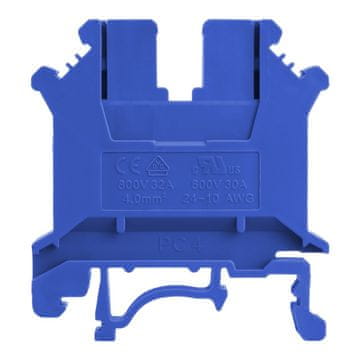

DE PLAVI VIJČANI PROLAZNI KONEKTOR ZA ŠINU 4MM2 1P ZA DIN TH35 ŠINU
Opis

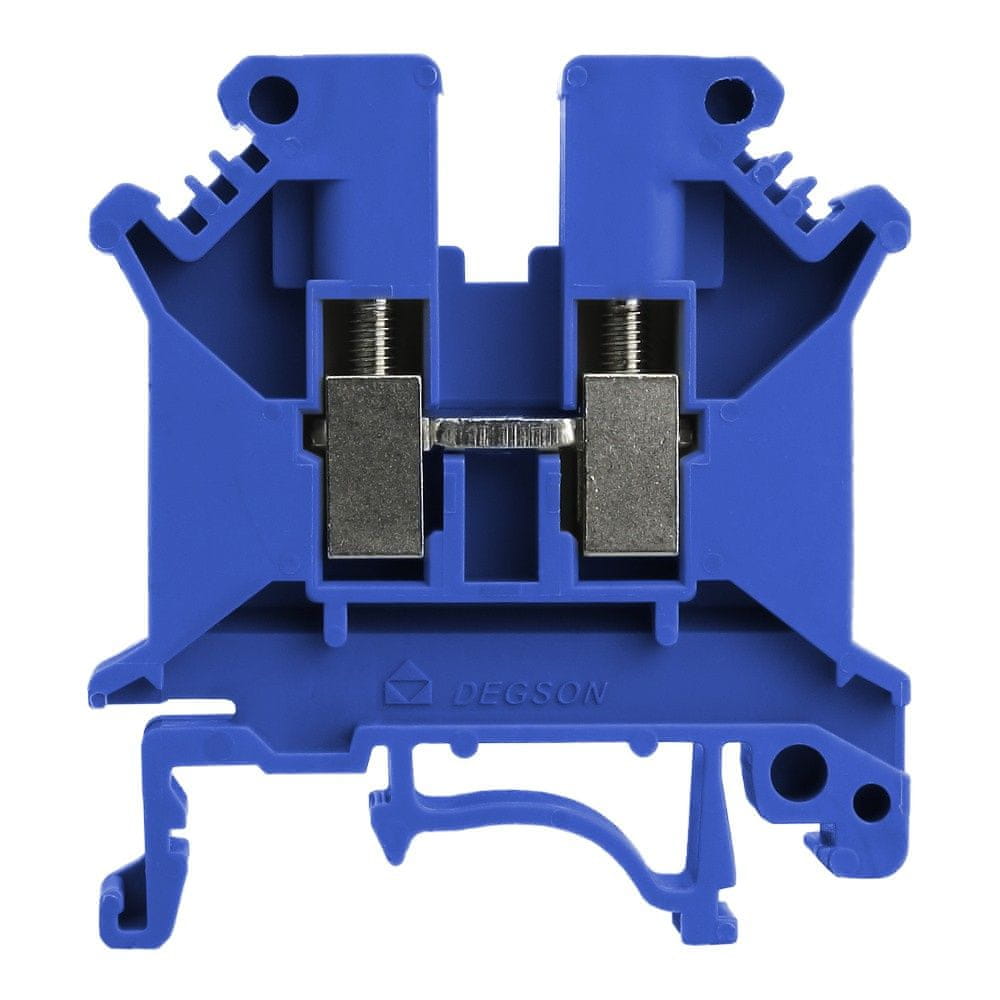

Priključni blok za šinu 0,2 – 4 mm2 PC4 plava
vijčani priključak
⭐⭐⭐⭐⭐
Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montirani su na DIN šinu TH/TS 35 i omogućuju spajanje i zajedničko korištenje žica. Priključni blokovi za šinu serije PC omogućuju spajanje žica presjeka 0,2 – 4 mm2 (24 – 10 AWG) pomoću vijčanih priključaka. Kućišta priključaka izrađena su od visokokvalitetne plastike PA66 i UL94V-0. Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. DEGSON tračni konektori prošli su brojne testove koji potvrđuju njihovu kvalitetu i trajnost. Konektori su dobili UL i VDE certifikate.
➡️ Značajke PC4 spojnice za šinu:
✔️ vijčani priključci
✔️ nazivni napon 800 V
✔️ nazivna struja 32 A
✔️ presjek žice 0,2 – 4 mm2 (24 – 10 AWG)
✔️ certifikacija VDE (br. 40022972 ) i UL (br. E228872 )
✔️ boja plava
✔️ visoka kvaliteta materijal
| simbol | PC4–01P-11–00A(H) |
| tip | spojnica šine |
| tip | vijak |
| boja | plava |
| primjena | priključak žice |
| nazivni napon | 800 V |
| nazivna struja | 32 A |
| za žice s presjekom | 0,2 – 4 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1：UL1059 |
| pad | 6,2 mm |
| broj polova | 1P |
| podaci ispitivanja EN60947–7–1 | VDE certifikat BR. 40022972 |
| UL1059 podaci ispitivanja | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 8 kV |
| moment zatezanja vijka | 0,5 Nm |
| primjena u grupama | B, C, D |
| nazivni napon za grupe (B, C, D) | 600, 600, 600 V |
| nazivna struja za grupe (B, C, D) | 30, 30, 5 A |
| nazivna priključna snaga | 24 – 10 AWG |
| dopušteni trajni tlak | – |
| vrsta vijka | M3 |
| klasa zapaljivosti UL94 | V-0 |
| dopuštena temperatura okoline | –40~ +105 |
| relativna vlažnost | 5% – 95% |
| Standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| Materijal kućišta | PA66, UL94V-0 |
| Materijal vijaka | Pokositreni bakar |
| Materijal konektora | poniklani bakar |
| preporučeno skidanje izolacije za žicu | 7 – 8 mm |
| pričvršćivanje za žicu | skidanje izolacije na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| dodatak za kabel | skinite izolaciju s kabela na željenu duljinu, zatim stavite izolacijski vrh i zategnite nominalnim momentom |
| dostupan pribor | bočni poklopac D-PC4 naljepnice s oznakama ZB6 krajnji držač E-PC spojni most EB2–6 EB3–6 EB10–6 (u našoj ponudi) |
| proizvođač | DEGSON |
| EAN kod | 5907589335712 |
| Dimenzionalni crtež
|
