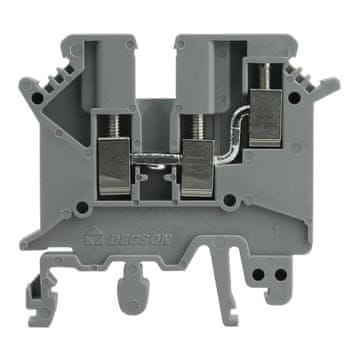

DE Siva vijčana stezaljka 4 mm2 3-žilna 1P UL 3466
Opis

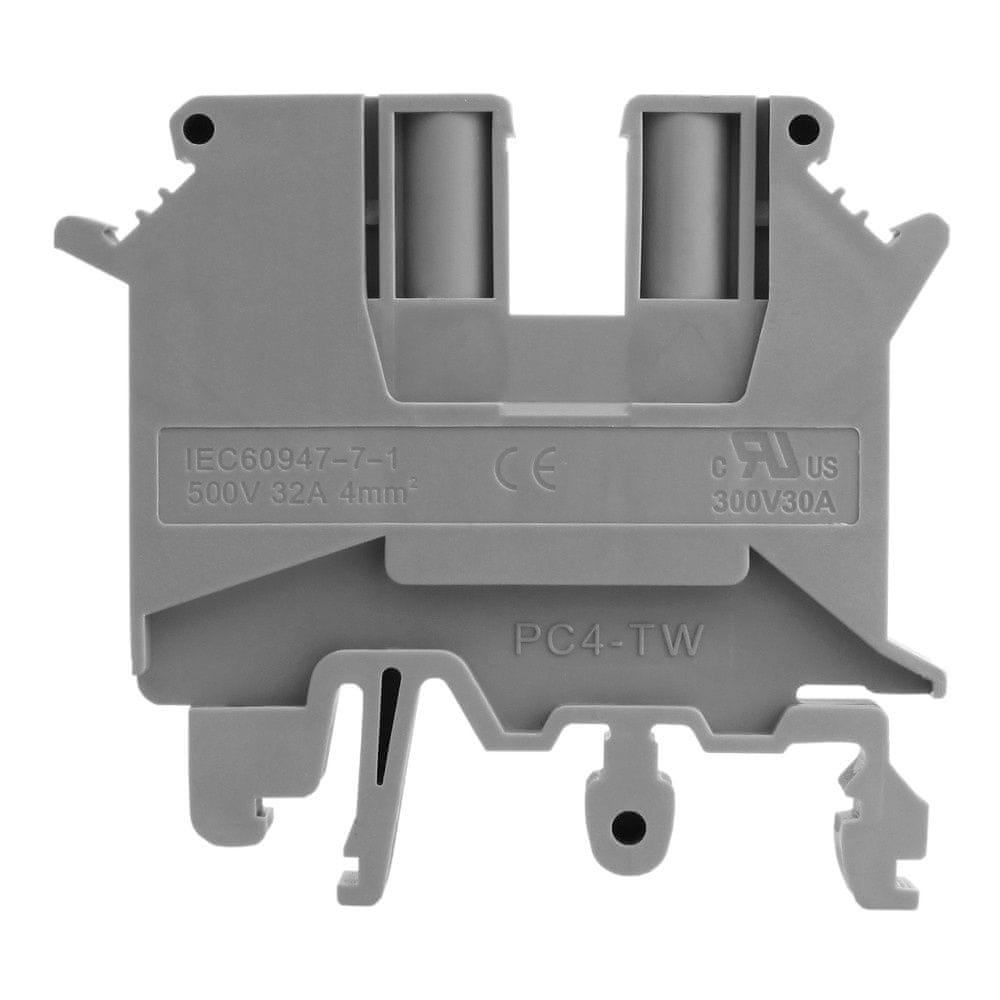

4mm2 PC4 TW 3-žilni priključni blok za šinsku tračnicu
siva, vijčani priključak, UL
⭐⭐⭐⭐⭐
Električna instalacija koja se sastoji od više vodiča mora osigurati kontinuitet protoka struje u strujnom krugu. Prolazni priključni blokovi montirani su na DIN tračnicu TH/TS 35 i omogućuju spajanje i zajedničko korištenje žica. Priključni blokovi za šinsku tračnicu serije PC4 TW omogućuju spajanje žica presjeka 0,2 – 4 mm2 (30 – 10 AWG) pomoću vijčanih priključaka. Kućišta konektora izrađena su od visokokvalitetne plastike PA66 i UL94V-0. Sve metalne komponente u konektoru izrađene su od obložene bakrene legure. Tračni konektori prošli su brojna ispitivanja koja potvrđuju njihovu kvalitetu i trajnost. Proizvodi su dobili UL certifikat. Trožilni, jednoslojni tračni konektor omogućuje spajanje tri vodiča na jednom polu.
➡️ Značajke PC4 TW konektora za šinu:
✔️ vijčani priključci
✔️ omogućuje spajanje tri žice na jednom polu
✔️ nazivni napon 500 V
✔️ nazivna struja 32 A
✔️ presjek žice 0,2 – 4 mm2 (30 – 10 AWG)
✔️ UL certifikat (br. E228872 )
✔️ boja siva
✔️ visokokvalitetni materijal
| simbol | PC4-TW-01P-11–00A(H) |
| tip | spojnica tračnica |
| broj žica | 3 |
| tip | vijak |
| boja | siva |
| broj priključaka po katu | 3 |
| broj katova | 1 |
| primjena | priključak žice |
| nazivni napon | 500 V |
| nazivna struja | 32 A |
| za žice s presjekom | 0,2 – 4 mm2 |
| certifikati | UL, VDE, CE |
| standard ispitivanja | EN60947–7–1： UL1059 |
| pad | 5,2 mm |
| broj polova | 1P |
| podaci ispitivanja UL1059 | UL E228872 |
| kategorija prenapona | III |
| stupanj onečišćenja | 3 |
| skupina materijala | I |
| impulsni napon | 6 kV |
| skupina materijala | I |
| moment zatezanja vijaka | 0,5 Nm |
| skupina materijala | I |
| primjena u grupama | B, C, D |
| nazivni napon za grupe (B, C, D) | 300, /, 300 V |
| nazivna struja za grupe (B, C, D) | 20, /, 10 A |
| nazivni priključni kapacitet | 30 – 10 AWG |
| dopušteni kontinuirani tlak | 2 kg |
| tip vijka | M3 |
| klasa zapaljivosti UL94 | V-0 |
| dopuštena temperatura okoline | –40~ +105 |
| relativna vlažnost | 5% – 95% |
| standard inspekcije | MIL-STD-105E II |
| AQL | 0,65 |
| materijal kućišta | PA66 |
| materijal vijaka | poniklani mesing |
| materijal konektora | kositreni bakar |
| preporučeno skidanje izolacije s žice | 7 – 8 mm |
| pričvršćivanje za žicu | skidanje izolacije s žice na željenu duljinu, a zatim zatezanje nominalnim momentom. |
| pričvršćivanje za kabel | skidanje izolacije s kabela na željenu duljinu, zatim stavljanje izolacijskog vrha i zatezanje nominalnim momentom |
| dostupan pribor | bočni poklopac D-PC4-TW naljepnice s oznakama ZB6 krajnji držač E-PC (u našoj ponudi) |
| EAN kod | 5907589333466 |
| Dimenzijski crtež
|
