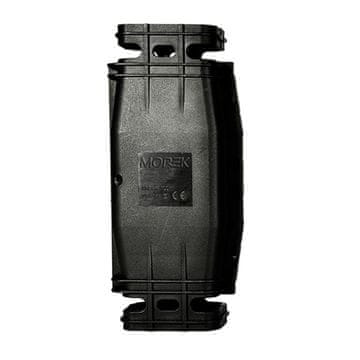

EK GEL KABELSKI SPOJ HERMETIČKI VODOOTPORNI IP68 KABELSKI SPOJ
Opis
Gel kabelska spojnica 4×6–25/4×6–16mm2/1×2,5–10mm2 IP68 MBG0100A24 Morek
| primjena |
izolacija podzemnih ili podvodnih spojeva ili ogranaka jednožilnih žica/kabela |
| maksimalni raspon napona |
0,6/1 kV |
| raspon presjeka jezgre prolaznog spoja (linearni, serijski) |
glavni: 1×35–185mm² 2×16–50mm² 3×4–25mm² 4×6–25mm² |
|
raspon presjeka priključne žice ogranka |
glavni: 1×25–150mm² glavni: 2×10–35mm² glavni: 3×4–16mm² glavni: 4×6–16mm² |
|
dimenzije |
B-100mm C-50mm |
| klasa zaštite |
IP68 |
| raspon radne temperature |
od –20 °C do +90°C |
| materijal tijela spoja |
polipropilen |
| konstrukcija spoja |
tijelo – 2-dijelno rebrasto, služi kao spremnik za izolacijski gel stijenke – sprječavaju curenje gela i prodiranje vode rebra – sprječavaju pomicanje kabela 2 rupe – za pričvršćivanje kabelske vezice za ograničavanje pomicanja kabela i separator koji se sastoji od dvije ploče s bravom za zaključavanje |
| sadržaj kompleta |
– gel omotač – set kabelskih vezica – separator kabela |
| može se otvoriti i ponovno upotrijebiti |
da |
| visoka mehanička čvrstoća |
da |
| vodootporan | da |
| visoka razina električne izolacije |
da |
| visoka otpornost na kemikalije i UV zrake |
da |
| pribor (nije uključen) |
modularni vijčani konektori za spojeve |
| usklađenost sa standardima |
EN 50393 (0,6 / 1 kV) EN 60529 RoHS 2011/65/EZ 20–37/2–1, 20–37.7 EN 60695–2–11 |
| šifra proizvoda |
MBG0100A24 |
| tip |
Prekid 100 |
| proizvođač |
Morek |
| EAN |
4744397013477 |
A-220mm| vrsta spoja |
 |
 |
|
 |
||||||||||||
|
glavni |
ogranak |
glavni |
ogranak |
glavni mm2 |
ogranak |
glavni mm2 |
ogranak |
|||||||||
| min |
maks |
min | maks | min | maks | min | maks | min | maks | min | maks | min | maks | min | maks | |
| maks | min |
maks |
do | 35 | 185 | – | – | 16 | 50 | – | – | 4 | 25 | – | – | 6 |
|
25 |
– |
– |
grana | 25 | 150 | 10 | 120 | 10 | 35 | 6 | 25 | 4 | 16 | 2.5 | 4 | 6 |
