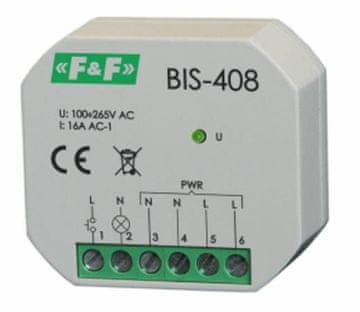

FF BIS-408 LED bistabilni relej za uključivanje/isključivanje
Opis
Izvedba releja „i“ ima kontakt prilagođen za rad s prijemnicima s visokom startnom strujom, kao što su: LED fluorescentne žarulje, ESL fluorescentne žarulje, elektronički transformatori, žarulje s izbojem itd.
Namjena
Elektronički bistabilni impulsni relej omogućuje vam uključivanje rasvjete ili drugih uređaja s nekoliko različitih točaka pomoću paralelno spojenih upravljačkih tipki.
Rad
Prijemnik se uključuje strujnim impulsom uzrokovanim pritiskom bilo koje trenutne tipke (zvono) spojene na relej. Prijemnik će se isključiti nakon sljedećeg impulsa.
Relej nema „memoriju“ položaja kontakta, što znači da ako se napajanje prekine, a zatim vrati, kontakt releja će se postaviti u isključeno stanje. To sprječava automatsko nenadzirano uključivanje/isključivanje kontroliranih prijemnika nakon duljeg prekida napajanja.
NAPOMENA!
BIS-408i se može koristiti s osvijetljenim prekidačima.
Tehnički podaci
- napajanje 100÷265V AC
- kontakt / struja opterećenja AC-1
- BIS-408i 1NO / <16A (160A/20ms)
- struja upravljačkog impulsa L <5mA
- odgoda rada 0,1÷0,2s
- indikacija napajanja zelena LED
- potrošnja energije
- stanje pripravnosti 0,15W
- stanje sklopke 0,6 W
- radna temperatura –25÷50°C
- priključak vijčani priključci 2,5 mm²
- moment pritezanja 0,4 Nm
- dimenzije Ø54 (48×43 mm), v=20 mm
- montaža u ugradbenu kutiju Ø60
- klasa zaštite IP20
