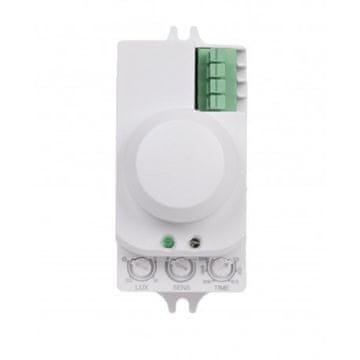

DRM-01 Mikrovalni senzor pokreta za automatsko, privremeno uključivanje rasvjete F&F

Senzor pokreta koristi se za automatsko, privremeno uključivanje rasvjete pri pojavi osobe ili drugog objekta na mjestima kao što su hodnici, dvorišta, prilazi i dvorišta, garaže itd. S funkcijom senzora prisutnosti. Mikrovalni senzor pokreta omogućuje detekciju pokreta kroz drvene ploče, gipsane ploče, staklo i plastiku.

Rad: Mikrovalni senzor pokreta DRM emitira i prima visokofrekventne elektromagnetske valove od 5,8 GHz. Senzor detektira promjene u refleksiji valova uzrokovane kretanjem objekta unutar područja detekcije. Senzor detektira kretanje objekta prema senzoru i od njega. Kretanje unutar polja detekcije automatski pali rasvjetu. Nakon aktivacije, kontinuirano kretanje trajno pali rasvjetu. Samo odsutnost kretanja unutar polja detekcije pokreće vrijeme zadržavanja. Daljnje kretanje unutar polja detekcije i njegov nestanak tijekom odbrojavanja timera ponovno će pokrenuti vrijeme zadržavanja. Način rada omogućuje korištenje DRM-a kao senzora prisutnosti. Nakon postavljenog vremena, rasvjeta će se automatski isključiti. Senzor pokreta opremljen je prekidačem za sumrak, što sprječava uključivanje kontrolirane rasvjete tijekom dana. Detekcija i spremnost za uključivanje rasvjete aktiviraju se tek nakon sumraka. Vrijeme aktivacije mikrovalnog senzora pokreta korisnik može podesiti pomoću potenciometra. Osim toga, područje polja detekcije može se podesiti u radijusu od 3 do 10 m (za h = 2,5 m), a vrijeme uključivanja prijemnika može se podesiti u rasponu od 5 s do 12 min. Aktivaciju prijemnika označava zelena LED dioda. Senzor pokreta može se koristiti u zatvorenom prostoru. Senzor detektira kretanje kroz drvene ploče, gipsane ploče, staklo i plastiku.

Promjene temperature ne utječu na detekciju pokreta.

PAŽNJA! Snaga mikrovalnog zračenja je relativno niska i potpuno sigurna za ljude i životinje. Njegova vrijednost je ispod 10 mW. Za usporedbu, mikrovalna pećnica i mobitel zrače snagom od približno 1000 mW (100 puta jače).

Instalacija
1. Isključite napajanje.
2. Montirajte senzor na odabrano mjesto.
3. Spojite prema dijagramu.
4. Postavite područje polja detekcije, osjetljivost senzora sumraka i vrijeme uključivanja
.

Nakon uključivanja napajanja, senzor pokreta je neaktivan prvih 10 sekundi.

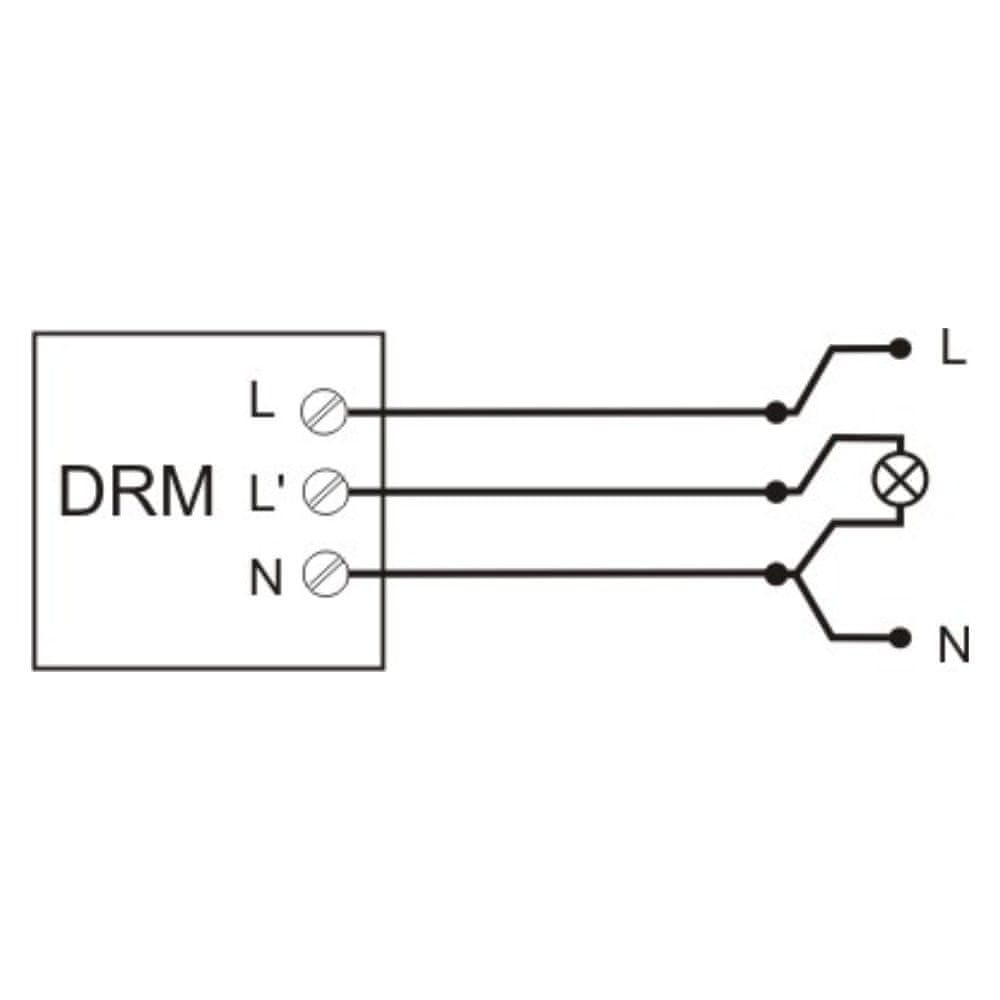

Dijagram spajanja:

Postavke:
Osjetljivost senzora sumraka (LUX)	Osjetljivost senzora sumraka može se podesiti u rasponu od 2÷2000 lx. Okretanjem gumba prema „mjesecu“ uključit ćete ga kasnije, okretanjem prema „suncu“ uključit ćete ga ranije. Da bi senzor bio aktivan cijeli dan, gumb treba postaviti što je dalje moguće prema „suncu“.
Područje polja detekcije (SENS)	Radijus detekcije senzora može se podesiti u rasponu od 1 m do 10 m (parametri su navedeni za senzor montiran na visini od 2,5 m). Okretanjem gumba u smjeru kazaljke na satu [max] povećava se područje polja detekcije, okretanjem suprotno od kazaljke na satu [min] smanjuje se područje polja detekcije.
Vrijeme uključivanja (TIME)	Vrijeme uključivanja prijemnika može se podesiti od 5 s do 12 min. Okretanjem gumba udesno [max] povećava se vrijeme uključivanja, okretanjem ulijevo [min] smanjuje se vrijeme uključivanja.
Napon napajanja	230 V AC
Maksimalna struja opterećenja AC-1	5 A
Prag aktivacije – podesiv	2÷2000 Lx
Kašnjenje aktivacije	manje od 1 s
Frekvencija mikrovalnog zračenja	5,8 GHz
Maksimalna snaga zračenja	10 mW
Radijus detekcije – podesiv (za visinu od 2,5 m)	1÷10 m
Vrijeme uključivanja prijemnika – podesivo	5 s ÷ 12 min.
Horizontalno polje detekcije	360°
Vrsta detekcije	mikrovalno zračenje
Priključak	terminali 1mm²
Moment pritezanja	0,25 Nm
Potrošnja energije	0,9 W
Dimenzije	46 × 93 × 42 mm
Radna temperatura	–25 ÷ 50 °C
Montaža	ugrađena
klasa zaštite	IP20
simbol	DRM-01
proizvođač	F&F Filipowski
EAN	5908312593959

Opis uređaja:

Tablica snage:

Gore navedeni podaci su indikativni i uvelike će ovisiti o dizajnu određenog prijemnika (to se posebno odnosi na LED žarulje, štedne žarulje, elektroničke transformatore i preklopne izvore napajanja), frekvenciji preklapanja i uvjetima rada.

*detaljan korisnički priručnik možete pronaći na kartici „preuzimanje“.
