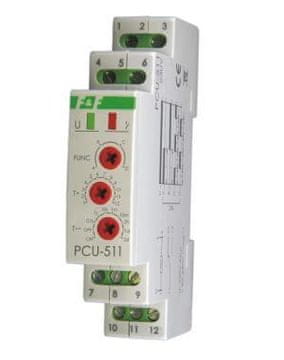

FF Univerzalni vremenski relej PCU-511

Kontakt 1C

Namjena:

Vremenski releji koriste se za vremensku kontrolu u industrijskim i kućnim automatizacijskim sustavima (npr. ventilacija, grijanje, rasvjeta, signalizacija itd.).

Rad:

Funkcije:

*ODGODA ISKLJUČIVANJA (A)

Dok se relej ne uključi, kontakt ostaje u položaju 11–10 (3–5 za PCU-511 UNI). Nakon primjene napona napajanja, kontakt se prebacuje u položaj 11–12 (3–7 za PCU-511 UNI) i mjeri se postavljeno vrijeme rada t. Nakon što vrijeme t istekne, kontakt se vraća u položaj 11–10 (3–5 za PCU-511 UNI). Relej može nastaviti svoj način rada nakon što isključi napon napajanja i ponovno ga spoji.

*ODGODA UKLJUČIVANJA (B)

Prije i nakon primjene napona napajanja, kontakt ostaje u položaju 11–10 (3–5 za PCU-511 UNI) i mjeri se postavljeno vrijeme rada t. Nakon što vrijeme t istekne, kontakt se prebacuje u položaj 11–12 (3–7 za PCU-511 UNI). Relej se može ponovno uključiti u ovaj način rada nakon što se napon napajanja isključi i ponovno spoji.

*ODGODA ISKLJUČIVANJA – CIKLIČNO ©

Način rada s odgođenim isključivanjem izvodi se ciklički u jednakim intervalima postavljenih vremena uključivanja i isključivanja.

*ODGODA UKLJUČIVANJA – CIKLIČNO (D)

Način rada s odgođenim uključivanjem izvodi se ciklički u jednakim intervalima postavljenih vremena uključivanja i isključivanja.

* Postavljanje rotacijske sklopke vremenskog raspona u sljedeći položaj:

UKLJUČENO s uključenim napajanjem uzrokuje da se kontakt trajno prebaci u položaj 11–12 (3–7 za PCU-511 UNI).

ISKLJUČENO s uključenim napajanjem uzrokuje da se kontakt trajno preklopi u položaj 11–10 (3–5 za PCU-511 UNI).

* S uključenim napajanjem, sustav ne reagira na promjene u postavkama vremenskog raspona.

* Rad s novo postavljenim vremenskim rasponom odvija se nakon što se napajanje isključi i ponovno uključi.

* Kada je napajanje uključeno, moguće je glatko podešavanje vremena unutar vrijednosti podešenog vremena.

Tehnički podaci:

• napajanje 230V AC
• struja opterećenja
• kontakt odvojen 1P
• raspon podešavanja vremena rada 0,1sec÷24h
• odgoda aktivacije
• indikacija napajanja zelena LED
• indikacija stanja kontakta crvena LED
• potrošnja energije 0,8W
• temperatura –25÷50°C
• priključak vijčani terminali 2,5 mm²
• dimenzije 1 modul (18 mm)
• montaža na TH-35 šinu
