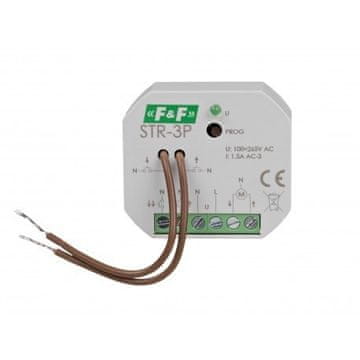

STR-3P Kontroler roleta F&F

Upravljanje elektromotorima u vanjskim roletama i venecijanerima.

Kontroler STR-3P dizajniran je za upravljanje roletama (gore/dolje) ili drugim objektima (npr. vratima) pokretanim jednofaznim AC elektromotorima pomoću trenutnih prekidača (npr. prekidača zvona). Kontroleri se mogu spojiti u grupe, učinkovito upravljajući više roleta. Napajanje kontrolera roleta označava se zelenom LED lampicom. Motor se aktivira trenutnim primjenom N signala na jedan od upravljačkih ulaza. Motor radi određeno vrijeme kako bi podigao ili spustio roletu. Roleta se može zaustaviti na bilo kojoj razini (djelomično otvorena ili zatvorena).

Upravljanje motorima u vanjskim roletama:

Upravljački ulazi podijeljeni u dvije skupine: lokalno upravljanje i centralno upravljanje:

Lokalno upravljanje: Rad u načinu rada s jednom ili dvije lokalne tipke:

Jedna lokalna tipka Lokalni upravljački ulaz Dolje trajno je spojen na N liniju. Na lokalni upravljački ulaz Gornje tipka spojena je tipka koja naizmjenično uključuje roletu za rad u jednom ili drugom smjeru. Kratkim pritiskom na tipku (<0,5 s) uključuje se
roleta na programirano vrijeme. Ako se roleta već pomiče kada se pritisne tipka, zaustavit će se. Dugi pritisak tipke (> 0,5 s) uključuje roletu za vrijeme trajanja pritiska tipke. Svaki sljedeći pritisak tipke pomicat će roletu u suprotnom smjeru od prethodnog.
Dvije lokalne tipke Svaki smjer kretanja ima svoju lokalnu tipku. Kratki pritisak (< 0,5 s) aktivira roletu u odabranom smjeru za programirano vremensko razdoblje. Ako se roleta već pomiče kada se pritisne tipka, zaustavit će se. Dugi pritisak tipke (> 0,5 s) aktivira roletu u odabranom smjeru za vrijeme trajanja pritiska tipke (ova funkcija omogućuje, na primjer, podešavanje nagiba lamela).

Centralno upravljanje:
Ugradbeni kontroler roleta uvijek radi s dva centralna upravljačka ulaza. Centralno upravljanje omogućuje vam aktiviranje roleta samo u odabranom smjeru. Roleta se zaustavlja nakon zadanog vremena ili pritiskom na bilo koju lokalnu upravljačku tipku. Vrijeme aktiviranja roleta u centralnom upravljanju može se nasumično odgoditi do 1 sekunde. To služi za smanjenje prenapona struje u mreži ako se istovremeno aktivira više kontrolera.

Prednosti ugradbenog kontrolera roleta STR-3P:

 – lokalno i centralno upravljanje roletama
 – univerzalno upravljanje s jednom ili dvije tipke
 – podrška za 230V pogone
 – funkcija zaključavanja
 – trajni signal na ulazu Central Down sprječava upravljanje svim tipkama dok se signal ne ukloni
 – suradnja s vanjskim senzorima kiše i vjetra i alarmnim centralama
 – memorija smjera za lokalno i centralno upravljanje roletama. Ako kontroler izvrši centralnu naredbu – gore, sljedeći pritisak lokalne tipke pokrenut će spuštanje roleta
 – asinkrono vrijeme aktiviranja roleta u centralnom upravljanju. Vrijeme se nasumično odgađa za maksimalno 1 s kako bi se smanjio prenapon struje u slučaju istovremenog pokretanja više pogona
 – niska potrošnja energije u stanju pripravnosti (<0,15 W)
 – širok raspon napona napajanja 100÷264 V AC
 – upravlja kretanjem roleta ne samo „gore-dolje“, već omogućuje i upravljanje samim lamelama (kut nagiba)

M instalacija :

1) Isključite napajanje

2) Ugradite regulator u ugradbenu kutiju.

3) Spojite regulator prema dijagramu spajanja.

4. Uključite napajanje.

5. Programirajte vrijeme podizanja/spuštanja roleta.

Tip-funkcije	upravljač roleta, ugradbeni
Napon napajanja	100÷265 V AC
Upravljanje	aktivira se N razinom
Tip motora	230 V AC
Centralno upravljanje	s dva gumba
Lokalno upravljanje	s jednom ili dvije tipke
Upravljački signal	N
Vrijeme uključivanja – programabilno	od 1 s do 15 min.
Pogon	relej
Opterećenje kontakta AC-1 / AC-3	8 A / 320 W
Priključak lokalnog upravljanja	2× DY 1 mm² / l: 10 mm
Priključak	vijčane stezaljke 2,5 mm²
Moment pritezanja	0,4 Nm
Potrošnja energije u stanju pripravnosti/uključeno	0,15 W/0,6 W
Radna temperatura	–15 ÷ 50°C
Dimenzije	Ø54 (48×43 mm), visina: 20 mm
Montaža	u ugradbenu kutiju Ø60
Stupanj zaštite	IP20
oznaka proizvođača	STR-3P
proizvođač	F&F Filipowski
EAN	5908312597834

*detaljan korisnički priručnik možete pronaći na kartici „preuzimanje“.
