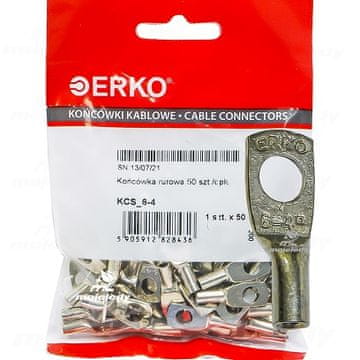

Haberkorn KCS CU 4mm M6 cijev ušica terminal 50 kom
Opis
✔️ Cu cjevasti prstenasti terminal KCS 6–4 50 kom ERKO
➡️ Tehnički podaci
- Proizvođač: ERKO ✔️
- Serija proizvoda: KCS ✔️
- Indeks proizvođača: KCS6-4/50 ✔️
- Oblik vrha Prsten ✔️
- Kut priključka Ravni ✔️
- Materijal Bakar ✔️
- Model bez prirubnice ✔️
- Vrsta kabela Višežilni ✔️
- Veličina metričkog priključka 6 ✔️
- S izolacijom NE ✔️
- S kontrolnim otvorom NE ✔️
- Površinska zaštita Kositreni premaz ✔️
- Nazivni presjek [mm2] 4 ✔️
➡️ DIN serija bakrenih cjevastih prstenastih terminala (galvaniziranih) sukladnih s DIN 46235, za krimpovanje. Omogućuju završetak bakrenih kabelskih jezgara i koriste se gdje god je potrebno spojiti žicu, na primjer, na razvodnu ploču, sabirnicu ili drugi uređaj pomoću vijčanog terminala. Korištenje DIN prstenastih terminala povećava sigurnost i trajnost ove vrste spoja. Za razliku od lemljenih spojeva, korištenje prstenastih terminala smanjuje rizik od pregrijavanja jezgara i izolacije. Prilikom krimpovanja sektorskih jezgara, treba ih preoblikovati u „okrugli“ oblik.
➡️ Svi bakreni cjevasti ušni terminali prolaze dodatni proces kaljenja i pečenja na 700°C. Ovim procesom uklanjaju se sve nečistoće iz materijala od kojeg je terminal izrađen. Za razliku od nekaljenih priključaka, kaljeni priključki su manje osjetljivi na pukotine i mikropukotine tijekom krimpovanja, te stoga imaju bolje parametre performansi. Za normu DIN 46235, tolerancija dimenzije za veličinu „d1“ za presjeke 10–150 mm2 iznosi +/- 0,3 mm za presjeke 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, tolerancija za dimenziju „b“ za presjeke 10–70 mm2 iznosi +/- 1 mm, za presjeke između 95 i 625 mm2 iznosi +/- 2 mm i za cijeli raspon presjeka tolerancija dimenzije za veličinu „l1“ iznosi +2 mm, za dimenziju „c“ –3 mm. Učinkovitost krimpovanja (pričvršćivanja priključka na kabel) ovisi o upotrebi odgovarajućeg alata i matrice prilagođene presjeku.
➡️ materijal: elektrolitički bakar (u skladu s EN13600)
➡️ minimalni sloj kalajisanja: 3μm
➡️ dimenzijska tolerancija prema DIN 46235
