Haberkorn KOA CU prstenasta stezaljka 2.5mm M5 100kom
Opis

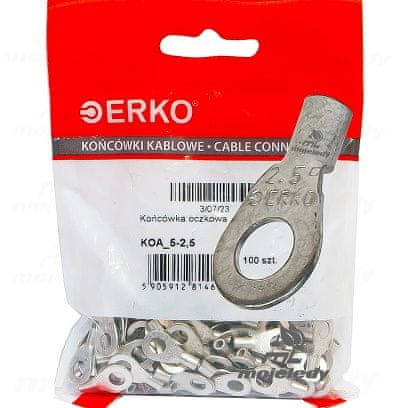

✔️ Cu cjevasti prstenasti priključak KOA 5–2,5 100 kom. ERKO
➡️ Tehnički podaci
- Proizvođač: ERKO ✔️
- Serija proizvoda: KOA ✔️
- Indeks proizvođača: KOA5-2,5/100 ✔️
- EAN 5905912814675 ✔️
- Oblik vrha Ušica ✔️
- Kutni priključak Ravni ✔️
- Materijal Bakar ✔️
- Model bez ovratnika ✔️
- Vrsta kabela Višežilni ✔️
- Veličina metričkog priključka mm2 5 ✔️
- S izolacijom NE ✔️
- S kontrolnim otvorom NE ✔️
- Površinska zaštita Kositreni premaz ✔️
- Nazivni presjek [mm2] 1,5–2,5 ± 65039;
- U skladu s DIN ± 65039;
DIN serija bakrenih cjevastih prstenastih stopica (elektrolitički pokositrenih) u skladu s DIN 46235, za krimpovanje. Omogućuju završetak bakrenih kabelskih jezgara i koriste se svugdje gdje je potrebno spojiti kabel na, npr. razvodnu ploču, sabirnicu ili drugi uređaj pomoću vijčanog terminala. Upotreba DIN prstenastih stopica povećava sigurnost i trajnost ove vrste spoja. Za razliku od lemljenih spojeva, upotreba prstenastih stopica smanjuje rizik od pregrijavanja jezgara i izolacije. Prilikom krimpiranja sektorskih jezgri, one se moraju preoblikovati u „okrugli“ oblik.
Svi bakreni cjevasti prstenasti terminali prolaze dodatni proces kaljenja i pečenja na 700°C. Tim se postupkom uklanjaju sve nečistoće iz materijala terminala. Za razliku od nekaljenih terminala, kaljeni terminali manje su osjetljivi na pucanje i mikropukotine tijekom krimpiranja, te stoga imaju bolje radne parametre. Za normu DIN 46235, dimenzijska tolerancija za veličinu „d1“ za presjeke 10–150 mm2 iznosi +/- 0,3 mm za presjeke 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, tolerancija za dimenziju „b“ za presjeke 10–70 mm2 iznosi +/- 1 mm, za presjeke između 95 i 625 mm2 iznosi +/- 2 mm i za cijeli raspon presjeka, dimenzijska tolerancija za veličinu „l1“ iznosi +2 mm, a za dimenziju „c“ –3 mm. Učinkovitost krimpovanja (pričvršćivanja priključka na kabel) ovisi o upotrebi odgovarajućeg alata i matrice prilagođene presjeku.
- materijal: elektrolitički bakar (u skladu s EN13600)
- minimalni sloj kositra: 3μm
- dimenzijska tolerancija prema DIN 46235
