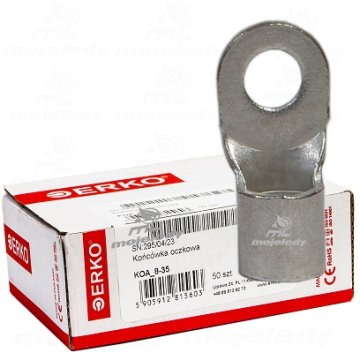

Haberkorn KOA CU prstenasta stezaljka 35mm M8 50kom
Opis
Cu cjevasta prstenasta stezaljka KOA 8–35 50 kom.
Tehnički podaci
- Proizvođač: ERKO
- Serija proizvoda: KOA
- Indeks proizvođača: KOA8-35/50
- Oblik vrha Prsten
- Kutni priključak Ravni
- Materijal Bakar
- Model bez ovratnika
- Vrsta kabela Višežilni
- Metrička veličina navoja priključka mm2 8
- S izolacijom NE
- S inspekcijskim otvorom NE
- Površinska zaštita Kositreni premaz
- Nazivni presjek [mm2] 35
- U skladu s DIN
DIN serije bakrene cjevaste prstenaste stopice (elektrolitički kositrene) u skladu s DIN 46235, za krimpovanje. Omogućuju završetak bakrenih kabelskih jezgara i koriste se gdje god je potrebno spojiti žicu na npr. razvodnu ploču, sabirnicu ili drugi uređaj pomoću vijčanog terminala. Korištenje DIN prstenastih stopica povećava sigurnost i trajnost ove vrste spojeva. Za razliku od lemljenih spojeva, korištenje prstenastih terminala smanjuje rizik od pregrijavanja vodiča i izolacije. Prilikom krimpiranja vodiča u obliku sektorskog materijala, treba ih preoblikovati u „okrugli“ oblik.
Svi bakreni cjevasti prstenasti terminali podvrgavaju se dodatnom procesu kaljenja i pečenja na 700°C. Tim se postupkom uklanjaju sve nečistoće iz materijala terminala. Za razliku od nekaljenih terminala, kaljeni terminali manje su osjetljivi na pukotine i mikropukotine tijekom krimpiranja, te stoga imaju bolje radne parametre. Za normu DIN 46235, dimenzijska tolerancija za veličinu „d1“ za presjeke 10–150 mm2 iznosi +/- 0,3 mm za presjeke 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, tolerancija za dimenziju „b“ za presjeke 10–70 mm2 iznosi +/- 1 mm, za presjeke između 95 i 625 mm2 iznosi +/- 2 mm i za cijeli raspon presjeka, dimenzijska tolerancija za veličinu „l1“ iznosi +2 mm, a za dimenziju „c“ –3 mm. Učinkovitost krimpovanja (pričvršćivanja priključka na kabel) ovisi o upotrebi odgovarajućeg alata i matrice prilagođene presjeku.
- materijal: elektrolitički bakar (u skladu s EN13600)
- minimalni sloj kositra: 3 μm
- dimenzijska tolerancija prema DIN 46235
