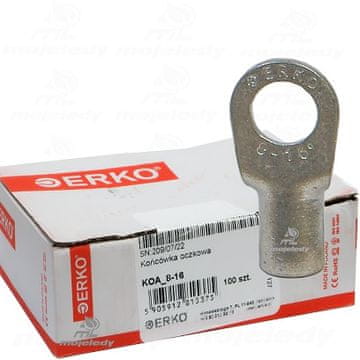

Haberkorn KOA CU prstenasti priključak 16mm M8 100kom
Opis
Cu cjevasta prstenasta stezaljka KOA 8–16 100 kom. ERKO
Tehnički podaci
- Proizvođač: ERKO
- Serija proizvoda: KOA
- Indeks proizvođača: KOA8-16/100
- EAN 5905912815375
- Oblik vrha Prsten
- Kutni priključak Ravni
- Materijal Bakar
- Model bez ovratnika
- Vrsta kabela Višežilni
- Metrička veličina navoja priključka mm2 8
- S izolacijom NE
- S inspekcijskim otvorom NE
- Površinska zaštita Kositreni premaz
- Nazivni presjek [mm2] 16
- Prema DIN-u
Bakreni cjevasti prstenasti terminali serije DIN (elektro-kositreni) prema DIN normi 46235, za krimpovanje. Omogućuju završetak bakrenih kabelskih vodiča i koriste se gdje god je potrebno spojiti vodič na, na primjer, razvodnu ploču, sabirnicu ili drugi uređaj pomoću vijčanog priključka. Korištenje DIN prstenastih priključaka povećava sigurnost i trajnost ove vrste spoja. Za razliku od lemljenih spojeva, prstenasti priključaka smanjuje rizik od pregrijavanja vodiča i izolacije. Prilikom krimpiranja vodiča u obliku sektorskog materijala, moraju se preoblikovati u „okrugli“ oblik.
Svi bakreni cjevasti prstenasti priključaka prolaze dodatni proces kaljenja i pečenja na 700°C. Tim se postupkom uklanjaju sve nečistoće iz materijala od kojeg je izrađen priključak. Kaljeni priključaka, za razliku od nekaljenih priključaka, manje su osjetljivi na pukotine i mikropukotine tijekom krimpiranja, te stoga imaju bolje radne parametre. Za normu DIN 46235, dimenzijska tolerancija za veličinu „d1“ za presjeke 10–150 mm2 iznosi +/- 0,3 mm za presjeke 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, tolerancija za dimenziju „b“ za presjeke 10–70 mm2 iznosi +/- 1 mm, za presjeke između 95 i 625 mm2 iznosi +/- 2 mm i za cijeli raspon presjeka, dimenzijska tolerancija za veličinu „l1“ iznosi +2 mm, a za dimenziju „c“ –3 mm. Učinkovitost krimpovanja (pričvršćivanja priključka na kabel) ovisi o upotrebi odgovarajućeg alata i matrice prilagođene presjeku.
- materijal: elektrolitički bakar (u skladu s EN13600)
- minimalni sloj kositra: 3 μm
- dimenzijska tolerancija prema DIN 46235
