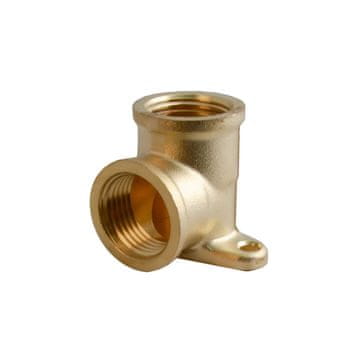

Idmar Mesingani koljen 1/2" FW/FW CPVC/PVC sustav lijepljenja

IDMAR Mesingani koljeno 1/2" FW/FW CPVC lijepljeni sustav – topla voda

Profesionalni mesingani koljeno s dva unutarnja navoja za instalacije tople vode | Veličina 1/2" (DN15) | Dva unutarnja navoja GW 1/2" (kut 90°) | Lijepljeni nastavak CPVC DN15 | Radni tlak 8 bara | Temperatura do +80°C | Lijepljeni + navojni spoj | Norma PN-EN ISO 1452–3 | | Cijena 16,69 PLN | Dostava unutar 24 sata

Što je mesingani koljenski spoj GW/GW?

IDMAR Mesingani koljenski spoj 1/2" GW/GW CPVC lijepljeni sustav je univerzalni hibridni spojni spoj koji kombinira tri funkcionalna elementa : (1) CPVC lijepljeni nastavak DN15 – za lijepljenje u CPVC cijev 1/2" (2) prvi unutarnji navoj GW 1/2" (mjed CW617N) – za uvrtanje priključka slavine, ventila ili drugog fitinga s vanjskim navojem GZ 1/2", i (3) drugi unutarnji navoj GW 1/2" (mjed CW617N) – za uvrtanje drugog navojnog elementa (npr. ventila) zapornog ventila, filtera, reduktora tlaka). Oba navoja su postavljena pod kutom od 90° jedan prema drugome – to omogućuje promjenu smjera ugradnje s navojnim spojem u jednom elementu. Materijal CPVC (klorirani polivinilklorid) u lijepljenoj spojnici karakterizira iznimna otpornost na visoke temperature – do +80°C u kontinuiranom radu (kratkotrajno do +90°C), što ga čini idealnim rješenjem za instalacije tople potrošne vode, niskotemperaturnog grijanja i cirkulacije potrošne tople vode Koljeno se sastoji od

mesinganog tijela CW617N (otpornost na koroziju, deformacije i visoke temperature) s dva GW Unutarnji navoj 1/2" (jedan na lijevoj strani, drugi na desnoj strani, postavljen pod kutom od 90°) i CPVC DN15 zalijepljeni nastavak straga (za lijepljenje u CPVC cijev od 1/2"). Zahvaljujući ovom eliminirate potrebu za dodatnim koljenima, prijelaznim spojnicama ili navojnim čahurama – sve u jednom elementu. Ovo je idealno rješenje za spajanje slavine s istovremenim spajanjem zapornog ventila, razdjelnike PTV-a s filterima, termostatske ventile sa senzorima itd. Karakteristična žuta boja CPVC utičnice olakšava identifikaciju sustava tople vode i eliminira rizik od zabune s bijelim PVC-om (hladna voda). Tehnički parametri i dimenzije

Šifra proizvoda (SKU):

Mesingani koljeno 1/2" FW/FW

(šifra: CPVCKMGW015XGW015.302) je univerzalno 3-u-1 rješenje koje kombinira funkcije: (1) kutnog koljena od 90°, (2) dva navojna konektora GW 1/2" za spajanje fitinga i (3) lijepljenog CPVC adaptera za spajanje na CPVC cijev 1/2". Zahvaljujući ovom eliminirate potrebu za korištenjem zasebnih koljena, prijelaznih konektora, navojnih čahura ili CPVC→mjed adapteri – sve u jednom tijelu. Ovo je idealno rješenje za instalacije koje zahtijevaju promjenu smjera od 90° uz istovremeni spoj dva navojna elementa (npr. slavina + zaporni ventil, razdjelnik + filter, termostatski ventil + temperaturni senzor). Koljeno se sastoji od

mesinganog tijela CW617N (otpornog na koroziju, deformacije i visoke temperature do +80°C) s dva unutarnja navoja GW 1/2" (jedan lijevo, drugi desno – odnosno gore/dolje ovisno o orijentaciji montaže), postavljenih pod kutom od 90° jedan prema drugome . Na stražnjoj strani mesinganog tijela nalazi se CPVC lijepljeni nastavak DN15 – za lijepljenje CPVC cijevi 1/2" metodom hladnog lijepljenja CPVC ljepilom. Oba unutarnja navoja GW 1/2" izrađena su u skladu sa standardom ISO 228–1 (cilindrični navoj, nepropuštajući) – potrebno ih je brtvljenje PTFE trakom (4–8 omota) ili gumenom brtvom (ovisno o vrsti spojenog priključka). Prednosti mesinganog koljena GW/GW:

Rješenje 3 u 1:

Koljeno od 90° + dva navojna spoja GW 1/2" + lijepljeni CPVC adapter – eliminirate potrebu za kupnjom zasebnih elemenata Brža montaža:
sve u jednom elementu – štedite vrijeme na gradnji ili tijekom obnove (1 element umjesto 4–5) Promjena smjera + spajanje spojnica:
Kut od 90° omogućuje vam promjenu smjera instalacije uz istovremeno spajanje dva navojna elementa (npr. slavina + ventil) Univerzalnost:
oba navoja GW 1/2" odgovaraju većini slavina za umivaonik i tuš, radijatorskih ventila, filtera, reduktora tlaka, razdjelnika Hibridni materijal:
mjed CW617N (otpornost na koroziju, deformacije) + CPVC (otpornost na vruću vodu do +80°C) Ušteda prostora:
kompaktan dizajn zauzima manje prostora od seta „CPVC koljeno + navojni nastavak + mesingano koljeno“ Estetika ugradnje:
ne dodatni elementi – čista, profesionalna ugradnja Fleksibilnost dizajna:
mogućnost spajanja dva različita elementa u kutnom rasporedu (npr. horizontalna slavina + vertikalni ventil) Ugradnja korak po korak:

KORAK 1 – Planirajte orijentaciju koljena:

Planirajte koji će se od dva navoja GW 1/2" koristiti za spajanje slavine (obično bočni navoj = horizontalna slavina), a koji će se koristiti za spajanje ventila ili drugog elementa (obično gornji/donji navoj = vertikalni ventil). Označite orijentaciju na CPVC cijevi olovkom. KORAK 2 – Priprema CPVC cijevi:
Odrežite CPVC cijev od 1/2" okomito na os, uklonite neravnine alatom za uklanjanje neravnina ili brusnim papirom. KORAK 3 – Čišćenje površine:
Očistite vanjsku površinu cijevi i unutarnju površinu koljenastog spoja sredstvom za čišćenje CPVC-a , pričekajte da se potpuno osuši. KORAK 4 – Provjerite suhu orijentaciju:
Umetnite cijev u koljeno (bez ljepila), provjerite jesu li oba navoja GW 1/2" usmjerena u pravom smjeru (slavina + ventil). Označite konačni položaj koljena na cijevi olovkom (referentna linija). KORAK 5 – Nanesite CPVC ljepilo:
Nanesite ravnomjerni sloj CPVC ljepila na vanjsku stranu cijevi i unutarnju stranu koljena. Preporučujemo Topterm CPVC ljepilo 120 ml . Potrošnja ljepila: cca. 2–3 ml po spoju . KORAK 6 – Ugradnja koljena na cijev:
Umetnite cijev u spojnicu koljena jednim čvrstim pokretom, okrenite koljeno za 1/4 okreta prema označenoj orijentaciji (referentna linija), držite 15–30 sekundi. Uklonite višak ljepila suhom krpom. KORAK 7 – Vrijeme stvrdnjavanja:
Pričekajte 24 sata na temperaturi od +20°C (ili 48 h na temperaturi ispod +10°C ) prije ugradnje navojnih spojeva. KORAK 8 – Priprema GW navoja:
Nakon 24 h (vrijeme stvrdnjavanja CPVC ljepila) omotajte vanjski navoj GZ 1/2" priključka slavine (ili drugog spoja) PTFE trakom 4–8 puta (u smjeru rotacije) zavrtanjem – u smjeru kazaljke na satu). Ponovite za drugi navojni element (npr. zaporni ventil). KORAK 9 – Sastavljanje fitinga:
Zavrnite priključak slavine s navojem GZ 1/2" na prvi unutarnji navoj koljena GW 1/2". Zavrnite ventil (ili drugi element) s navojem GZ 1/2" na drugi unutarnji navoj koljena GW 1/2". Zategnite ključem s otvorenim krajem ili podesivim ključem do momenta od 20–30 Nm (koristite tehniku „dva ključa“ – jedan drži mesingano tijelo koljena, drugi zateže navoj fitinga kako se ne bi odvrnuo zalijepljeni spoj). KORAK 10 – Ispitivanje nepropusnosti:
Napunite sustav tlakom od 8 bara, vizualno provjerite sve spojeve (lijepljene + oba navoja) – nema propuštanja. NAPOMENA:

Spajanje slavine sa zapornim ventilom:

slavina za umivaonik ili tuš + kuglasti ventil 1/2" – promjena smjera ugradnje uz istovremeni priključak servisnog ventila Razdjelnici za toplu vodu s filterima:
razdjelnik za toplu vodu + mehanički filter 1/2" – koljeno osigurava kutni spoj oba elementa Termostatski ventili sa senzorima:
termostatski radijatorski ventil + temperaturni senzor – koljeno omogućuje montažu senzora u odgovarajući položaj (obično okomito) Reduktori tlaka s manometrima:
reduktor tlaka + manometar 1/2" – koljeno osigurava kutni priključak manometra za lakše očitavanje Cirkulacijske pumpe s nepovratnim ventilima:
cirkulacijska pumpa + nepovratni ventil 1/2" – koljeno omogućuje montažu ventila u ispravnom smjeru Slavine s bočnim priključcima:
slavine za sudoper s bočnim priključkom za vodu + zaporni ventil – koljeno osigurava promjenu smjera ugradnje Razdjelnici za grijanje s odzračnim otvorima:
razdjelnik za podno grijanje + automatski odzračnik 1/2" – koljeno omogućuje vertikalnu montažu odzračnika Modernizacije i renovacije:
zamjena starih bakrenih ili čeličnih instalacija s CPVC – koljeno GW/GW olakšava prilagodbu postojećim priključnim mjestima armature Često postavljana pitanja (FAQ)
