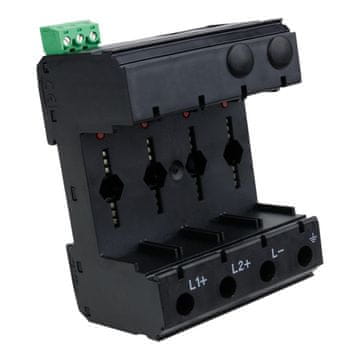

Utična baza za odvodnik prenapona
Phoenix Contact VAL-MS 3+V-BE-FM/10

Osnovni element za uređaje za zaštitu od prenapona, za izolirane sustave od 1000 V DC, za montažu na DIN šinu, 4-pozicijski osnovni element s kontaktom za daljinsku signalizaciju, za zaštitu dva paralelna niza/MPP tragača. Uređaj je dizajniran za ugradnju u kućište zaštićenu od dodira. Između aktivnih i uzemljenih dijelova sa strane i u području priključka mora se održavati razmak od najmanje 8 mm.

DIMENZIJE
Visina	98,7 mm
Širina	71,2 mm
Dubina	51,5 mm
slikovni crtež
broj pinova	4
UVJETI OKOLIŠA
Stupanj zaštite	IP20 (kada su umetnuta sva 4 pina)
Temperatura okoline (rad)	–40 °C … 80 °C
Temperatura okoline (skladištenje/transport)	–40 °C … 80 °C
Nadmorska visina	≤ 3000 m (m nadmorske visine (iznad nule standardno))
Dopuštena vlažnost zraka (rad)	5 % … 95 %
Udari (rad)	25 g (Polusinusni / 11 ms / 3× X,Y,Z)
Vibracije (rad)	5 g (10–500 Hz / 2,5 h / XYZ)
OPĆE INFORMACIJE
IEC ispitna klasa	PV I / II PV T1 T2
EN tip	T1 / T2
Postupak kod greške SPD-a	OCM (Postupak kod greške isključenja)
Maksimalni kontinuirani radni napon UCPV	1170 V DC
Konfiguracija spoja	Y konfiguracija
Mjesto montaže	Unutarnji dijelovi
Mjesto montaže rastavljača	Unutarnji dijelovi
Zaštitni putovi	(L+) – (L-) (L+) – PE (L-) – PE
(L-) – PE	Vrsta montaže
35 mm DIN šina	Boja
tamnocrna RAL 9005	Materijal kućišta
PBT	Stupanj onečišćenja
2	Udaljenost do aktivnih i uzemljenih dijelova
8 mm	Klasa zapaljivosti prema UL 94
V-0	Dizajn
utičnica, montaža na DIN šinu	broj polova
3	Poruka: Zaštita od prenapona oštećena
putem kontakta za daljinsku signalizaciju
ZAŠTITNI KRUG	nazivna struja opterećenja IL
80 A
Indikacija / daljinska signalizacija	Preklopna funkcija 5 V AC … 250 V AC
30 V DC	Radna struja 5 mA AC … 750 mA AC
1 A DC	Vrsta priključka
Priključak utični/vijčani preko COMBICON konektora	Navoj vijka
M2	Moment pritezanja
0,25 Nm	Duljina skidanja izolacije
7 mm	Duljina skidanja izolacije
7 mm	Presjek fleksibilne žice
0,14 mm² … 1,5 mm²	Presjek krutog vodiča
0,14 mm² … 1,5 mm²	Presjek vodiča AWG
28 … 16
PODACI O PRIKLJUČKU	Vrsta spoja
Vijčana stezaljka	Navoj vijka
M5	Moment pritezanja 3 Nm (1,5 mm² … 16 mm²)
4,5 Nm (25 mm² … 35 mm²)	Duljina skidanja izolacije
16 mm	Presjek fleksibilne žice
1,5 mm² … 25 mm²	Presjek krute žice
1,5 mm² … 35 mm²	Presjek žice AWG
15 … 2	Vrsta spoja
viljuškasti kraj kabela	Presjek fleksibilne žice
1,5 mm² … 16 mm²
STANDARDI, PROPISI I KLASIFIKACIJE	Standardi/propisi
EN 50539–11 2013	Standardi/propisi
eCl@ss, ETIM, UNSPSC	Kina RoHS
Razdoblje za namjeravanu uporabu (EFUP): 50 godina
ZAVRŠNE INFORMACIJE	oznaka proizvođača
2908679	proizvođač
Phoenix Contact	EAN

4055626321431 ___HtM1P14CEhO1D3R___
