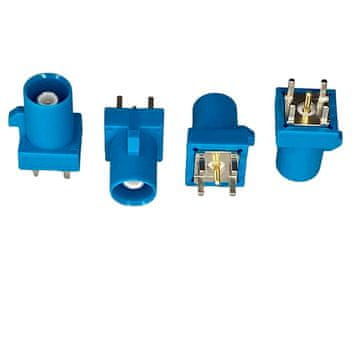

FAKRA PCB CODE utikač - Z ravni

FAKRA PCB utikač RG316 CODE-Z ravni

SMB visokofrekventni koaksijalni konektori dodatno opremljeni plastičnim poklopcem koji polarizira (kodira) konektor u skladu s industrijskim standardom FAKRA.

FAKRA standard je stvoren uglavnom za potrebe automobilske industrije i tehnologija koje se u njoj koriste: RF signali GPS, GSM, radio (AM, FM, DAB), što ne ograničava upotrebu konektora u drugim primjenama.

TEHNIČKA SPECIFIKACIJA:

 – Proizvođač: MOLEX
 – Vrsta konektora: FAKRA II SMB
 – Vrsta: koaksijalni
 – Konektor: muški utikač
 – Valna impedancija: koaksijalni
 – Način montaže: lemljeni THT na PCB
 – Maksimalni radni napon: 335V
 – Radna temperatura: –40°C ~ 105°C
 – Boja: morsko plava (kodiranje boje poklopca)
 – Polarizacija: Z kodiranje (Z – Vodeno plava) – neutralno kodiranje odgovara svim kodovima
 – Prostorna orijentacija: ravno
 – Električni sklop: PCB, lemljen

FAKRA standard razlikuje tri mehanička ključa kodirana velikim slovima, koja su povezana s kodiranjem boja
(slova A – crna, B – krem, C – tamnoplava, D – ljubičasta, E – lisnato zelena, F – smeđa, G – siva, H – ružičasta I – bež, K – curry, L – karmin, M – narančasta, N – zelena, Z – morskoplava).

Kodirano, što omogućuje jednostavnu identifikaciju i jedinstveno kodiranje mehaničkim ključem, sprječavajući neusklađenosti. FAKRA standard predviđa jedan neutralni ključ.
