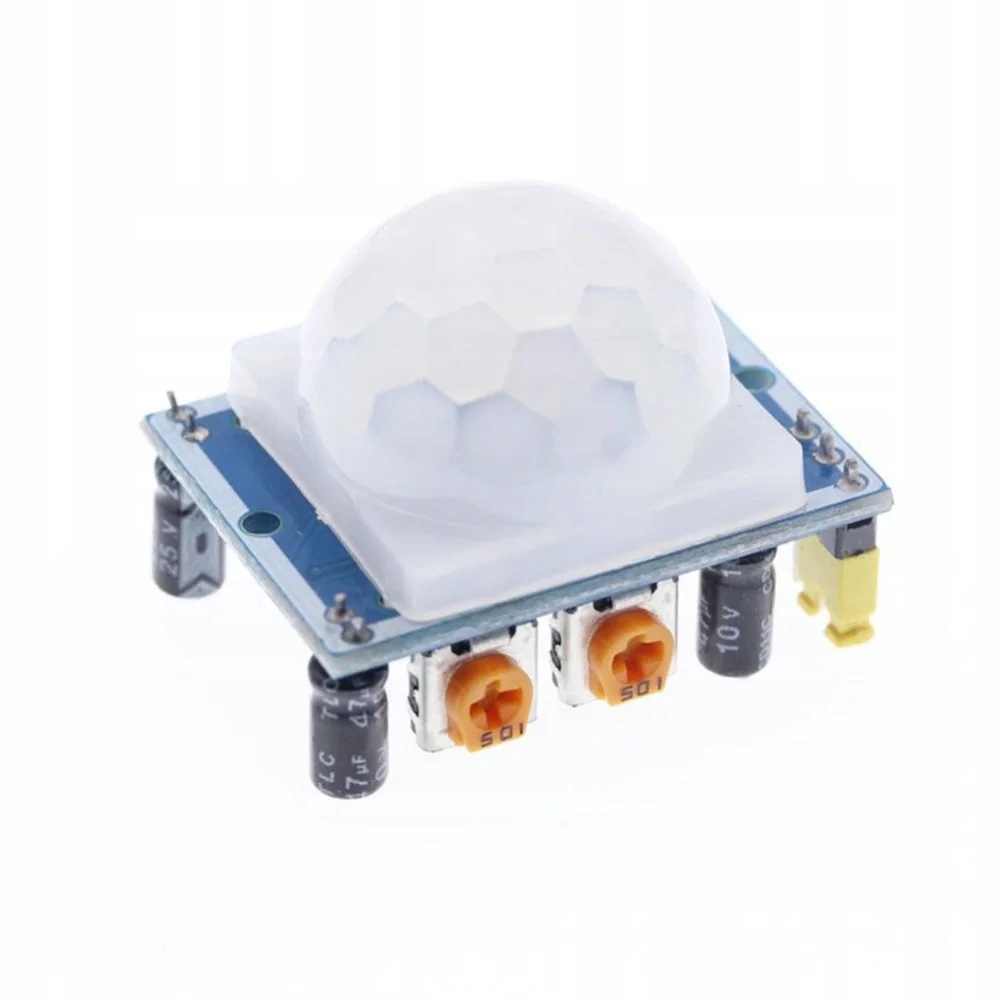

PIR senzor pokreta 230V 20mm 40s

✅ Napon napajanja: od 4,5 V do 20 V

✅ Izlazni napon: od 0V do 3V

✅ Raspon mjerenja: do 7 m

✅ Potrošnja struje: 50 µA

✅ Kut gledanja: do 100°

✅ Dimenzije: 32mm x 24mm x 22mm

✅ Radna temperatura: od –20 °C do 80 °C

✳️ Upute za uporabu:

• GND: Uzemljenje

• VCC: Napajanje

• IZLAZ: Izlaz

• H (kratkospojnik u položaju H): Kada se detektira objekt, izlaz postaje visok i ostaje visok sve dok se detektira kretanje

• L (kratkospojnik u položaju L): Kada se detektira objekt, izlaz postaje visok samo jednom, a zatim postaje nizak bez obzira nastavlja li se kretanje

• P1: Podešavanje osjetljivosti

• P2: Trajanje visokog stanja nakon detekcije pokreta

Primjena: Modul senzora pokreta HC-SR501 idealan je za automatske sustave rasvjete, sigurnosne alarme, kućnu automatizaciju i druge projekte koji zahtijevaju detekciju pokreta.
