iLuve OP-PV20 ograničnik prenaponske zaštite PV T2 C 3P 3M 20/40kA 4kV 1000V 742133

PV odvodnik prenapona T2 C 3P 3M 20/40kA 4kV 1000V DC – iluve OP-PV20 C

Kataloški indeks: 742133

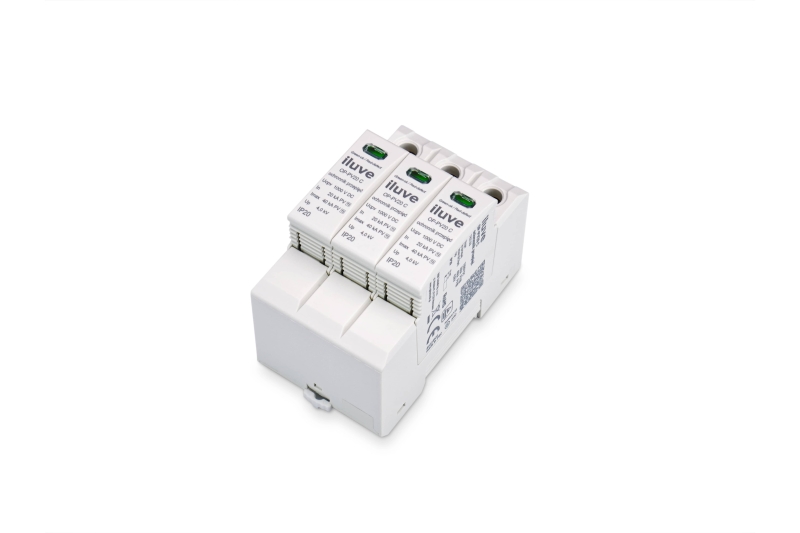

Odvodnik prenapona iluve OP-PV20 C je profesionalni zaštitni uređaj dizajniran za zaštitu fotonaponskih instalacija na strani istosmjerne struje (DC). Uređaj sprječava oštećenje pretvarača, fotonaponskih panela i drugih komponenti sustava učinkovitim raspršivanjem udarnih struja nastalih uslijed atmosferskih ili sklopnih prenapona.

Primjena

Model OP-PV20 C koristi se na strani istosmjerne struje u fotonaponskim instalacijama s radnim naponom do 1000 V DC. Zahvaljujući tropolnom (3P) dizajnu i tri Y-priključna umetka, proizvod je idealan za zaštitu fotonaponskih nizova u stambenim, komercijalnim i industrijskim sustavima.

Tehničke karakteristike

Odvodnik pruža visoku razinu zaštite s zaštitnom razinom napona ≤4 kV i vremenom odziva od 25 ns. Ima nazivnu udarnu struju od 20 kA i maksimalnu udarnu struju od 40 kA (8/20 µs), što jamči učinkovito pražnjenje udarne energije čak i u zahtjevnim uvjetima.

Uređaj karakterizira vrlo niska struja curenja – ispod 25 µA DC i 500 µA AC. Kapacitet kratkog spoja doseže 2000 A, što omogućuje siguran rad u instalacijama visoke struje. Odvodnik održava punu učinkovitost u širokom rasponu temperatura od –40 °C do +70 °C i relativnoj vlažnosti od 5% do 95% (bez kondenzacije).

Prednosti i koristi

• Namijenjen za DC fotonaponske instalacije – do 1000 V.
• Visoka otpornost na udarne struje – do 40 kA (8/20 µs).
• Brz odziv – samo 25 ns.
• Tri zamjenjiva uloška u Y konfiguraciji osiguravaju dugi vijek trajanja.
• Certificirana sukladnost sa standardom EN 61643–31.
• Visokokvalitetna izrada i dokazana pouzdanost – TÜV certifikat.
• Otpornost na teške uvjete okoline – širok raspon temperature i vlažnosti.

Ugradnja i uporaba

Odvodnik se montira na standardnu DIN šinu u DC razvodnoj ploči. Zahvaljujući kompaktnom dizajnu, širine 3 modula i visine približno 90 mm, savršeno se uklapa u moderne fotonaponske sustave. Zamjenjivi umetci omogućuju brz servis bez potrebe za rastavljanjem cijelog uređaja. Proizvod ima indikatore statusa umetaka koji obavještavaju kada je potrebna zamjena.

Sažetak

iluve OP-PV20 C je moderan i pouzdan odvodnik prenapona klase T2 (tip 2) dizajniran za zaštitu fotonaponskih sustava od učinaka prenapona. Jamči sigurnost i trajnost fotonaponskih instalacija kombinirajući visoku kvalitetu, certificiranu pouzdanost i jednostavnu ugradnju u jednom kompaktnom uređaju.

Tehnički podaci temelje se na kataloškoj kartici proizvođača. Fotografije i dijagrami služe samo u ilustrativne svrhe. Prije instalacije, molimo pročitajte upute i primjenjive sigurnosne standarde za fotonaponske instalacije.
