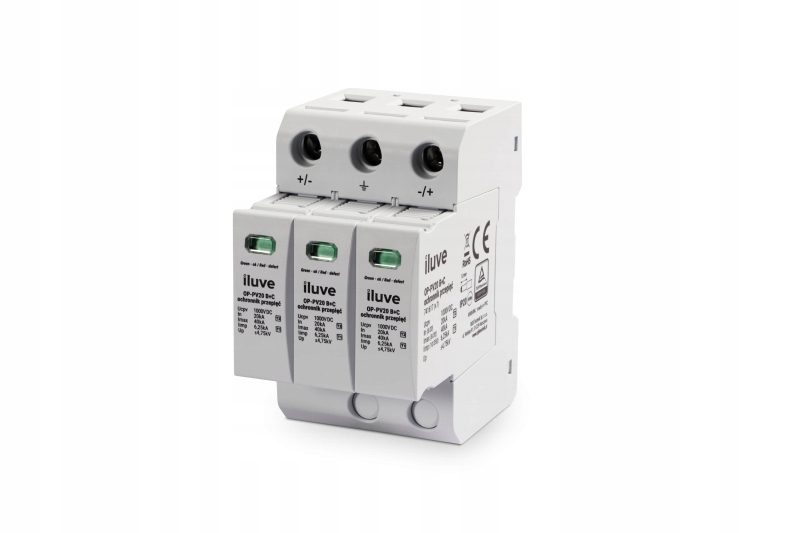

iLuve OP-PV20 ograničnik prenapona PV T1+T2 B+C 3P 3M 20/40KA 1000V 741617

PV odvodnik prenapona T1+T2 B+C 3P 3M 20/40kA 4,75kV 1000V DC – iluve OP-PV20 B+C T1/T2 (v.1)

Kataloški indeks: 741617 (v.1)

iluve OP-PV20 B+C T1/T2 je profesionalni odvodnik prenapona tipa 1+2 (klase B+C), dizajniran za zaštitu fotonaponskih instalacija na strani istosmjerne struje (DC). Uređaj kombinira funkcije zaštite od munje (T1) i prenaponske zaštite (T2) u jednom kućištu, osiguravajući potpunu sigurnost fotonaponskog sustava od učinaka munja i prenapona.

Primjena

Model OP-PV20 B+C T1/T2 dizajniran je za upotrebu na istosmjernoj strani fotonaponskih instalacija s radnim naponom do 1000 V DC. Pogodan je i za kućne sustave i za velike industrijske instalacije. Zahvaljujući upotrebi tri zamjenjiva uloška u Y konfiguraciji, pruža potpunu zaštitu fotonaponskih nizova od induciranih i provedenih prenapona.

Tehničke karakteristike

Uređaj pruža razinu zaštite od ≤4,75 kV i trenutno vrijeme odziva od ≤25 ns. Nudi nazivnu udarnu struju od 20 kA (T2, 8/20 µs) i maksimalnu udarnu struju od 40 kA, što jamči visoku otpornost na visokoenergetske impulse. Osim toga, T1 komponenta štiti od izravnih učinaka udara groma, s udarnom strujom od 6,25 kA (10/350 µs).

Odvodnik se odlikuje vrlo niskom strujom curenja – ispod 20 µA DC i 500 µA AC, što povećava pouzdanost i trajnost cijelog sustava. Uređaj može raditi u širokom temperaturnom rasponu od –40 °C do +70 °C i pri relativnoj vlažnosti od 30% do 90% (bez kondenzacije). Neto težina je otprilike 525 g.

Prednosti i koristi

• Kombinacija zaštite tipa 1 i 2 u jednom uređaju – sveobuhvatna PV zaštita.
• Visoka strujna sposobnost pražnjenja – do 40 kA (8/20 µs) i 6,25 kA (10/350 µs).
• Vrlo brzo vrijeme odziva – 25 ns.
• Zamjenjivi umetci u Y konfiguraciji – jednostavno održavanje i servis.
• Potpuna usklađenost sa standardom EN 61643–31.
• TÜV certifikat kvalitete koji potvrđuje sigurnost i pouzdanost.
• Visoka otpornost na okoliš – rad na temperaturama od –40 °C do +70 °C.
• Visokokvalitetna izrada i trajnost potvrđeni testovima

  Odvodnik je montiran na standardnu DIN šinu u DC razvodnoj ploči. Kompaktni dizajn, 3 modula širine i približno 90 mm visine, olakšava ugradnju u bilo koju fotonaponsku razvodnu ploču. Zamjenjivi umeci s vizualnim indikatorom statusa omogućuju brzu inspekciju i zamjenu istrošenih komponenti bez potrebe za rastavljanjem cijelog uređaja.

  Proizvod je opremljen vizualnim indikatorom statusa koji obavještava o trenutnom statusu zaštite. Redovita provjera indikatora pomaže u održavanju pune učinkovitosti zaštite fotonaponske instalacije.

  Sažetak

  iluve OP-PV20 B+C T1/T2 (v.1) je visokokvalitetni odvodnik prenapona tipa 1+2, posebno dizajniran za istosmjerne fotonaponske instalacije. Kombinira funkcije zaštite od munje i prenapona, osiguravajući maksimalnu sigurnost za pretvarače, fotonaponske panele i infrastrukturu sustava. Idealno je rješenje za profesionalne instalatere koji očekuju pouzdanost, jednostavnu ugradnju i dokazanu kvalitetu.

  Tehnički podaci i opisi preuzeti su s kataloške kartice proizvođača. Fotografije i crteži služe samo u ilustrativne svrhe. Prije instalacije, molimo pročitajte korisnički priručnik i primjenjive sigurnosne standarde za fotonaponske instalacije.
