iLuve OP10 ograničnik prenapona T1+T2+T3 B+C+D 4P 10/40KA 1.3KV TN-S 743123

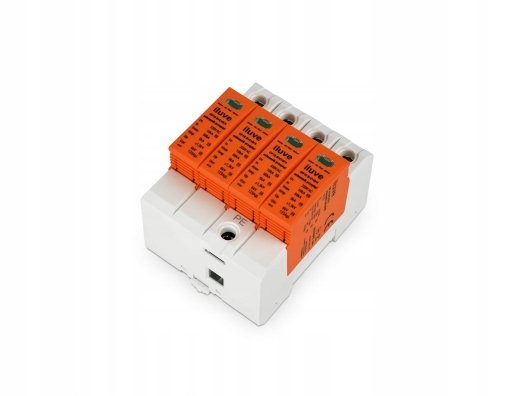

Odvodnik prenapona T1+T2+T3 B+C+D 4P 4M 10/40kA 1.3kV TN-S – iluve OP10 B+C+D/4

Kataloški indeks: 743123

iluve OP10 B+C+D/4 je trostupanjski odvodnik prenapona klase T1+T2+T3 (B+C+D), dizajniran za sveobuhvatnu zaštitu električnih instalacija u TN-S sustavu. Kombinira zaštitu od munje, zaštitu od prenapona i zaštitu kraja linije za prijemnu opremu u jednom uređaju, jamčeći najvišu razinu sigurnosti za instalaciju i priključene prijemnike.

Primjena

Odvodnik prenapona OP10 B+C+D/4 dizajniran je za zaštitu niskonaponskih strujnih krugova 230 V AC od učinaka atmosferskih i sklopnih prenapona. Idealan je za kućne, uredske, industrijske i javne instalacije. Štiti većinu električnih prijemnika, pružajući razinu zaštite T3 za uređaje smještene do 5 m iza odvodnika.

Tehničke karakteristike

Uređaj radi na nominalnom naponu od 230 V AC, s kontinuiranim radnim naponom od 320 V AC. Nudi razinu zaštite ispod 1,3 kV i vrijeme odziva manje od 25 ns, osiguravajući trenutni odziv kada se pojavi prenapon.

Odvodnik podnosi nazivnu udarnu struju od 10 kA i maksimalnu udarnu struju od 40 kA (8/20 µs), kao i udarnu struju od 5 kA (10/350 µs) zadovoljavajući zahtjeve klase T1. Korišteni MOV varistori jamče stabilan rad i dugi vijek trajanja uređaja. Struja curenja je manja od 10 µA, što dokazuje visoku kvalitetu zaštitnih elemenata.

Proizvod pouzdano radi u širokom temperaturnom rasponu od –40 °C do +70 °C, s relativnom vlagom od 5% do 95% (bez kondenzacije). Dopušteni presjek žica na glavnim terminalima je do 25 mm² s momentom pritezanja od 4 Nm. Odvodnik je opremljen optičkim indikatorom stanja osigurača – zelena označava punu funkcionalnost, a crvena potrebu zamjene modula.

Prednosti i koristi

• Trostupanjska zaštita – T1, T2 i T3 u jednom kućištu (klasa B+C+D).
• Dizajniran za TN-S mreže, puna kompatibilnost s instalacijama od 230 V.
• Štiti većinu električnih uređaja od atmosferskih i sklopnih prenapona.
• Kratko vrijeme odziva ispod 25 ns – trenutna aktivacija.
• Visoka otpornost na struju – do 40 kA (8/20 µs).
• Optički indikator oštećenja osigurača – brza dijagnostika stanja zaštite.
• Otpornost na ekstremne uvjete okoline – rad u rasponu od –40 °C do +70 °C.
• Visokokvalitetna izrada i usklađenost sa standardima CE.

Instalacija i uporaba

The Odvodnik prenapona montira se na standardnu DIN šinu u niskonaponskim razvodnim pločama. Kompaktni dizajn s četiri modula (4M) omogućuje jednostavnu integraciju s drugim modularnim komponentama. Preporučuje se ugradnja što bliže ulaznoj točki dalekovoda, uz održavanje pravilnog uzemljenja i presjeka žica koje preporučuje proizvođač.

Ako indikator promijeni boju iz zelene u crvenu, zaštitni uložak treba odmah zamijeniti kako bi se održala puna učinkovitost zaštite.

Sažetak

iluve OP10 B+C+D/4 je pouzdan, moderan odvodnik prenapona klase T1+T2+T3, koji nudi potpunu zaštitu električnih instalacija u TN-S sustavu. Zahvaljujući visokim parametrima struje, brzom vremenu odziva i ugrađenom indikatoru statusa, idealno je rješenje za profesionalne i kućne primjene, jamčeći maksimalnu sigurnost prijemnika i trajnost električne instalacije.

Tehnički podaci potječu s kataloške kartice proizvođača. Prije instalacije, molimo pročitajte upute i primjenjive sigurnosne standarde za niskonaponske instalacije.
