iLuve OP20 odvodnik prenapona T1+T2 B+C 4P 20/50KA 5KA 1.5KV TN-S 744441

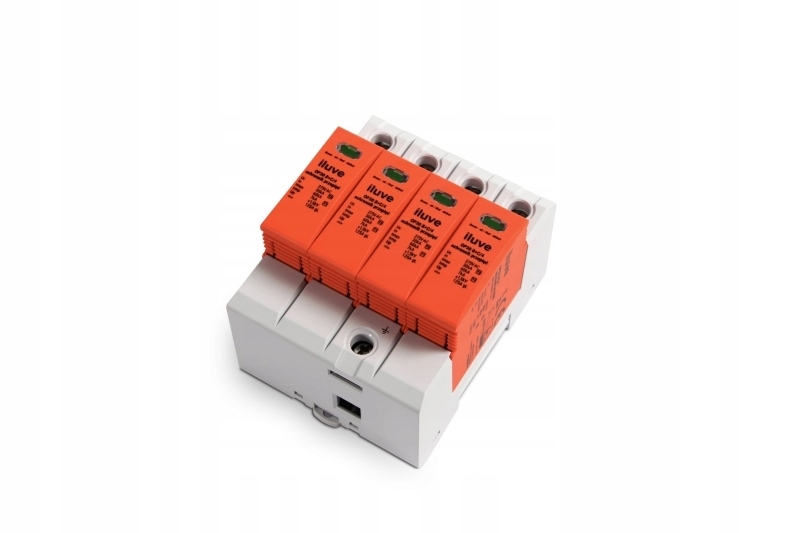

Odvodnik prenapona T1+T2 B+C 4P 4M 20/50kA 5kA 1.5kV TN-S – iluve OP20 B+C T1/T2 5kA

Kataloški indeks: 744441

iluve OP20 B+C T1/T2 5kA je profesionalni odvodnik prenapona klase T1+T2 (B+C), dizajniran za sveobuhvatnu zaštitu električnih instalacija u TN-S sustavu. Uređaj učinkovito štiti od atmosferskih i sklopnih prenapona, štiteći električne prijemnike i elektroniku u domovima, poslovnim zgradama i industrijskim objektima.

Primjena

Model OP20 B+C T1/T2 5kA dizajniran je za niskonaponske instalacije 230 V AC. Idealan je za glavne i podrazvodne ploče gdje je potrebna visokoučinkovita zaštita od prenapona. Kombiniranjem zaštitnih funkcija tipa 1 i tipa 2 u jednom kućištu, pruža potpunu sigurnosnu barijeru za cijelu električnu instalaciju.

Tehničke karakteristike

Odvodnik radi na nazivnom naponu od 230 V AC i kontinuiranom radnom naponu od 275 V AC. Njegova nazivna udarna struja je 20 kA, a maksimalna udarna struja doseže 50 kA (8/20 µs), što jamči učinkovitu zaštitu čak i u slučaju jakih prenapona. Osim toga, uređaj tipa T1 otporan je na struje groma od 5 kA (10/350 µs).

Razina zaštite odvodnika je ≤1,5 kV, a vrijeme odziva ne prelazi 25 ns, zahvaljujući čemu uređaj odmah reagira na bilo koji impuls prenapona. Struja curenja je vrlo niska – ispod 20 µA DC ili 500 µA AC, što povećava trajnost i pouzdanost cijelog sustava.

Odvodnik je opremljen optičkim indikatorom oštećenja osigurača, koji jasno pokazuje stanje zaštitnog elementa – zelena označava ispravan rad, dok crvena označava potrebu za zamjenom. Uređaj radi u širokom temperaturnom rasponu od –40 °C do +70 °C, s relativnom vlagom zraka ispod 90%. Zahtijeva zaštitu od 125 A gL.

Prednosti i koristi

• Kombinacija zaštite tipa 1 i 2 u jednom uređaju – sveobuhvatna zaštita instalacije.
• Visoki kapacitet pražnjenja udarne struje – do 50 kA (8/20 µs).
• Otpornost na struje groma – 5 kA (10/350 µs).
• Trenutno vrijeme odziva – ispod 25 ns.
• Razina zaštite ≤1,5 kV – sigurno za elektroniku i automatizaciju.
• Optički indikator stanja osigurača – jednostavna vizualna dijagnostika.
• Potpuna usklađenost sa standardom IEC 61643–11.
• Visokokvalitetna izrada i atraktivna cijena.
• Otpornost na teške uvjete okoline – rad u rasponu od –40 °C do +70 °C.

Instalacija i Upotreba

Odvodnik prenapona OP20 B+C T1/T2 montira se na standardnu DIN šinu u niskonaponskim razvodnim pločama. Četveropolna (4P) verzija pruža zaštitu za tri faze i neutralni vodič, što ga čini idealnim rješenjem za TN-S sustave. Uređaj zauzima četiri modula (4M), što olakšava njegovu integraciju s drugom modularnom opremom.

Odvodnik ne zahtijeva nikakvo posebno održavanje – dovoljan je periodični vizualni pregled indikatora. Ako indikator promijeni boju u crvenu, zamijenite zaštitni uložak kako biste održali punu učinkovitost.

Sažetak

iluve OP20 B+C T1/T2 5kA je moderan i pouzdan odvodnik prenapona klase T1+T2, dizajniran za zaštitu električnih instalacija od učinaka udara groma i prenapona sklopke. Kombinira visoku kvalitetu, trenutno djelovanje i optimalnu cijenu, što ga čini izvrsnim izborom za profesionalne instalatere i korisnike koji cijene trajnost i sigurnost.

Tehnički podaci potječu s kataloške kartice proizvođača. Prije instalacije pročitajte upute i primjenjive sigurnosne standarde za niskonaponske instalacije.
