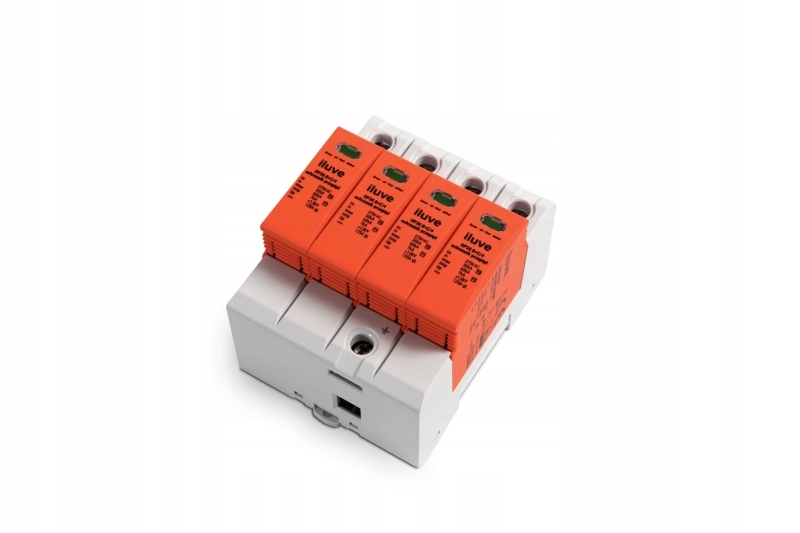

iLuve OP30 odvodnik prenapona T1+T2 B+C 4P 30/60 1.5KV TN-S AM-121000-01

Odvodnik prenapona T1+T2 B+C 4P 4M 30/60kA 1.5kV TN-S – iluve OP30 B+C/4 (v.1)

Kataloški indeks: AM-121000–01

iluve OP30 B+C/4 (v.1) je profesionalni odvodnik prenapona klase T1+T2 (B+C), dizajniran za sveobuhvatnu zaštitu električnih instalacija u TN-S sustavu. Uređaj učinkovito štiti prijemnike od prenapona atmosferskog i sklopnog podrijetla, pružajući pouzdan zaštitni element u stambenim, uredskim i industrijskim zgradama.

Primjena

Model OP30 B+C/4 dizajniran je za zaštitu niskonaponskih instalacija 230 V AC. Zahvaljujući upotrebi visokokvalitetnih varistora, idealan je kao primarna zaštita u razvodnim pločama. Odvodnik pruža zaštitu uređajima osjetljivim na prenapone – poput pretvarača, upravljačkih sustava, računalne opreme i LED rasvjete – učinkovito uklanjajući opasne naponske skokove.

Tehničke karakteristike

Uređaj radi na nazivnom naponu od 230 V AC i kontinuiranom radnom naponu od 275 V AC. Njegova nazivna udarna struja je 30 kA, a maksimalna udarna struja doseže 60 kA (8/20 µs), što jamči visoku razinu sigurnosti čak i u uvjetima jakih prenapona.

Odvodnik ima razinu zaštite ≤1,5 kV i vrijeme odziva ≤25 ns, što znači trenutno isključenje u trenutku prenapona. Osim toga, uređaj je otporan na struju munje 7 kA (10/350 µs). Vrlo niska struja curenja (≤20 µA DC / ≤500 µA AC) jamči stabilan i dugotrajan rad sustava bez rizika od spontanog isključenja.

Odvodnik je opremljen optičkim indikatorom stanja osigurača – zelena boja označava rad, dok crvena signalizira potrebu zamjene modula. Uređaj radi u širokom temperaturnom rasponu od –40 °C do +70 °C i relativnoj vlažnosti od 30% do 90% (bez kondenzacije). Preporučena zaštita je 125 A gL, a dopušteni presjek žice je 25 mm² s momentom pritezanja od 3 Nm.

Prednosti i koristi

• Kombinacija zaštite tipa 1 i tipa 2 u jednom uređaju – potpuna zaštita TN-S instalacija.
• Visoka strujna sposobnost pražnjenja – do 60 kA (8/20 µs) i 7 kA (10/350 µs).
• Brzo vrijeme odziva – ispod 25 ns.
• Razina zaštite ≤1,5 kV – sigurno za moderne elektroničke uređaje.
• Niska struja curenja – stabilan rad bez lažnih isključenja.
• Optički indikator oštećenja osigurača – jednostavna provjera stanja uređaja.
• Visoka kvaliteta i trajnost potvrđena certifikatom TÜV.
• Otpornost na teške uvjete okoline – rad od –40 °C do +70 °C.
• Usklađenost s međunarodnim standardom IEC 61643–11.

Instalacija i uporaba

Odvodnik prenapona OP30 B+C/4 montira se na standardnu DIN šinu u niskonaponskim razvodnim pločama. Njegov kompaktni dizajn, širine četiri modula (4M), omogućuje jednostavnu integraciju s drugom modularnom opremom. Uređaj štiti sve faze i neutralni vodič u TN-S sustavu, osiguravajući potpunu sigurnost strujnog kruga.

Redovita provjera optičkog indikatora omogućuje kontinuirano praćenje stanja zaštite. Ako se boja promijeni iz zelene u crvenu, zaštitni modul mora se zamijeniti kako bi se održala puna učinkovitost zaštite.

Sažetak

iluve OP30 B+C/4 (v.1) je pouzdan odvodnik prenapona klase T1+T2 koji kombinira visoku učinkovitost zaštite s izdržljivošću i jednostavnošću korištenja. Zahvaljujući izvrsnim tehničkim parametrima, munjevito brzom vremenu odziva i TÜV-certificiranoj kvaliteti, izvrstan je izbor za profesionalne instalatere i korisnike koji traže pouzdanu i sveobuhvatnu zaštitu električnih instalacija.

Tehnički podaci potječu s proizvođačeve kataloške kartice. Prije instalacije pročitajte upute i primjenjive sigurnosne standarde za niskonaponske instalacije.
