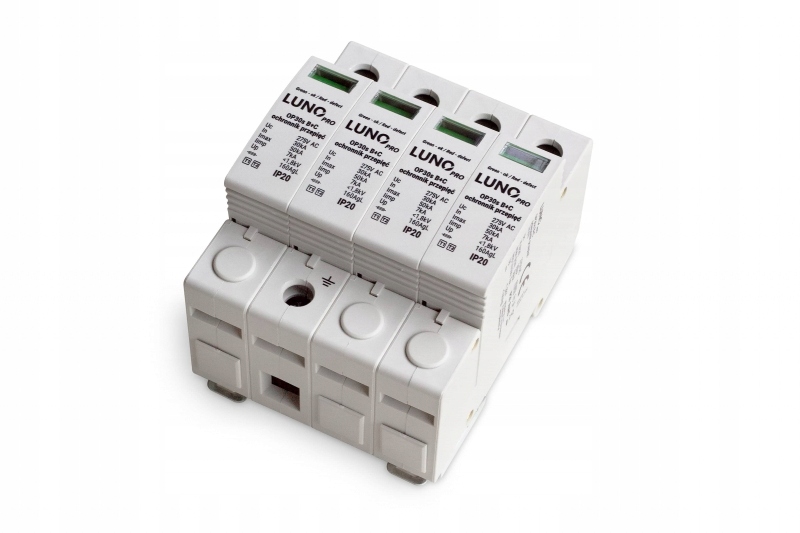

iLuve OP30S ograničnik prenapona T1+T2 B+C 4P 30/60 1.5kV TN-S s kontaktom 741679

Odvodnik prenapona T1+T2 B+C 4P 4M 30/60kA 1.5kV TN-S sa signalnim kontaktom – iluve OP30S B+C/4 T1/T2 (v.1)

Kataloški indeks: 741679

iluve OP30S B+C/4 T1/T2 je profesionalni odvodnik prenapona klase T1+T2 (B+C) opremljen beznaponskim NO/NC signalnim kontaktom, koji omogućuje daljinsko praćenje statusa uređaja. Dizajniran je za sveobuhvatnu zaštitu električnih instalacija u TN-S sustavu, učinkovito štiteći prijemnike od atmosferskih i sklopnih prenapona.

Primjena

Model OP30S B+C/4 T1/T2 dizajniran je za niskonaponske instalacije od 230 V AC. Pogodan je za stambene zgrade, poslovne i industrijske objekte, pružajući zaštitu električnih i elektroničkih uređaja od učinaka prenapona. Verzija sa signalnim kontaktom omogućuje integraciju sa sustavima automatizacije zgrada (BMS), alarmnim centralama ili modulima za daljinsko praćenje, omogućujući trenutni odgovor u slučaju oštećenja osigurača.

Tehničke karakteristike

Odvodnik nudi RAZINU ZAŠTITE ≤1,5 kV i VRIJEME ODZIVA ≤25 ns, što jamči vrlo brz odgovor na nastale prenapone. Ima nazivnu udarnu struju od 30 kA i maksimalnu udarnu struju od 60 kA (8/20 µs), što osigurava visoku učinkovitost zaštite čak i u slučaju izravnih udara groma.

Ovaj uređaj klase T1 sposoban je raspršiti struju groma od 7 kA (10/350 µs). Struja curenja ne prelazi 20 µA DC ili 500 µA AC, što potvrđuje visoku kvalitetu varistora i stabilnost rada. Proizvod je opremljen optičkim indikatorom oštećenja osigurača – zelena boja označava ispravan rad, dok crvena označava potrebu zamjene zaštitnog modula.

Signalni kontakt omogućuje daljinsko praćenje stanja odvodnika i ima nosivost do 0,5 A pri 250 V AC ili 0,2 A pri 125 V DC. Uređaj je dizajniran za kabele presjeka do 25 mm², s momentom pritezanja od 3 Nm i zahtijeva zaštitu od 125 A gL.

Odvodnik pouzdano radi u širokom temperaturnom rasponu od –40 °C do +70 °C i pri relativnoj vlažnosti od 30% do 90% (bez kondenzacije). Uređaj teži približno 480 g.

Prednosti i koristi

• Kombinacija zaštite tipa 1 i 2 u jednom kućištu – učinkovita zaštita od atmosferskih i sklopnih prenapona.
• Beznaponski NO/NC signalni kontakt omogućuje daljinsko praćenje stanja uređaja.
• Visoka strujna sposobnost pražnjenja – do 60 kA (8/20 µs) i 7 kA (10/350 µs).
• Vrlo kratko vrijeme odziva – 25 ns.
• Optički indikator stanja osigurača – jednostavan vizualni pregled.
• Usklađenost sa standardom IEC 61643–11.
• TÜV certifikat kvalitete koji potvrđuje sigurnost i pouzdanost.
• Mogućnost integracije sa BMS sustavima, alarmima i modulima za daljinsko upravljanje. nadzor.
• Otpornost na teške uvjete – rad od –40°C do +70°C.

Ugradnja i uporaba

Odvodnik prenapona dizajniran je za montažu na standardnu DIN šinu u niskonaponskim razvodnim pločama. Četveropolna (4P) verzija pruža potpunu zaštitu svih faznih putova i neutralnog vodiča u TN-S sustavu. Zahvaljujući kompaktnom dizajnu (širine 4 modula) i jednostavnoj ugradnji, idealan je za modernizaciju i nove instalacije.

Optički indikator i daljinska signalizacija omogućuju brzo otkrivanje oštećenja zaštitnog uloška, održavanje kontinuiteta zaštite i minimiziranje rizika od kvara krajnjih uređaja.

Sažetak

iluve OP30S B+C/4 T1/T2 (v.1) je moderni odvodnik prenapona tipa 1+2 (B+C) s ugrađenim signalnim kontaktom, koji osigurava najvišu razinu sigurnosti i kontrole u TN-S instalacijama. Kombinira izvrsne električne parametre, izdržljivost i funkcionalnost, pružajući pouzdano rješenje za zahtjevne instalatere i korisnike koji očekuju potpunu zaštitu i daljinsko praćenje statusa zaštite.

Tehnički podaci su s kataloške kartice proizvođača. Prije instalacije pročitajte upute i primjenjive sigurnosne standarde za niskonaponske instalacije.
