KCS CU 95mm M8 cijevni utor 1 kom ERKO
Opis

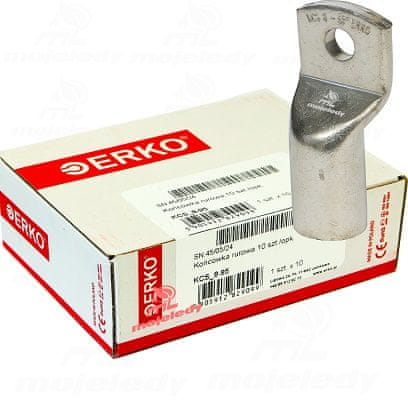

Cjevasti Cu prstenasti priključak KCS 8–95 kositreni bakar 1 kom. ERKO
Tehnički podaci
- Proizvođač: ERKO
- Serija proizvoda: KCS
- Indeks proizvođača: KCS95-8
- Oblik vrha Prsten
- Kutni priključak Ravni
- Materijal Bakar
- Model bez ovratnika
- Vrsta žice Višežilna
- Veličina metričkog navoja priključka 8
- S izolacijom NE
- S kontrolnim otvorom NE
- Površinska zaštita Kositreni premaz
- Nazivni presjek [mm2] 95
DIN serija bakrenih cjevastih prstenastih stezaljki (elektro-kositrene) u skladu s DIN 46235, za krimpovanje. Omogućuju završetak bakrenih kabelskih vodiča i koriste se gdje god je potrebno spojiti vodič na, na primjer, razvodnu ploču, sabirnicu ili drugi uređaj pomoću vijčanog priključka. Korištenje DIN prstenastih stezaljki povećava sigurnost i trajnost ove vrste spoja. Za razliku od lemljenih spojeva, prstenaste stezaljke smanjuju rizik od pregrijavanja vodiča i izolacije. Prilikom krimpiranja vodiča u obliku sektorskog materijala, oni se moraju preoblikovati u „okrugli“ oblik.
Svi bakreni cjevasti prstenasti terminali podvrgavaju se dodatnom procesu kaljenja i pečenja na 700°C. Tim se postupkom uklanjaju svi onečišćujući materijali od kojih je terminal izrađen. Kaljeni terminali, za razliku od nekaljenih terminala, manje su osjetljivi na pukotine i mikropukotine tijekom krimpiranja, te stoga imaju bolje radne parametre. Za normu DIN 46235, dimenzijska tolerancija za veličinu „d1“ za presjeke 10–150 mm2 iznosi +/- 0,3 mm za presjeke 185–400 mm2 +/- 0,4 mm, za dimenzije 500–625 mm2 +/- 0,5 mm, tolerancija za dimenziju „b“ za presjeke 10–70 mm2 iznosi +/- 1 mm, za presjeke između 95 i 625 mm2 iznosi +/- 2 mm i za cijeli raspon presjeka, dimenzijska tolerancija za veličinu „l1“ iznosi +2 mm, a za dimenziju „c“ –3 mm. Učinkovitost krimpovanja (pričvršćivanja priključka na kabel) ovisi o upotrebi odgovarajućeg alata i matrice prilagođene presjeku.
- materijal: elektrolitički bakar (u skladu s EN13600)
- minimalni sloj kositra: 3μm
- dimenzijska tolerancija prema DIN 4623
