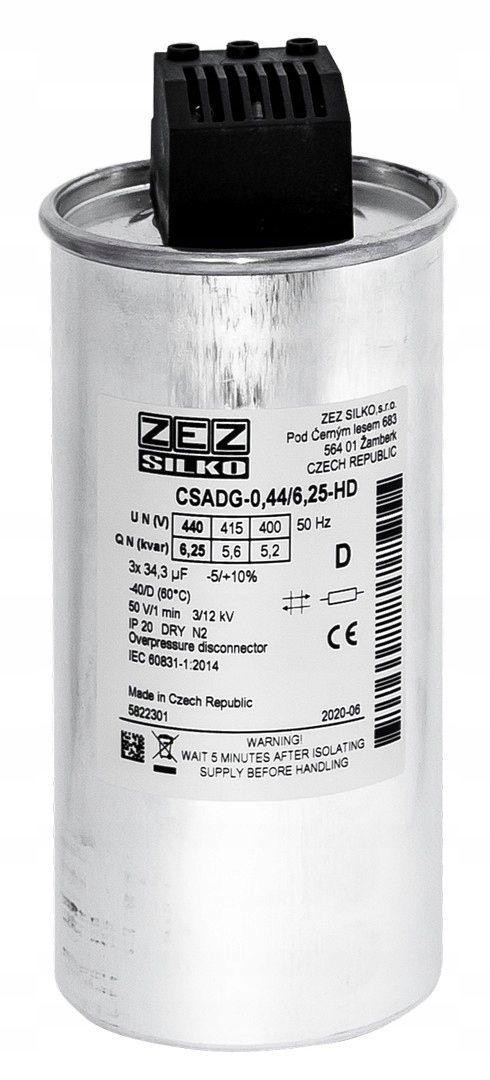

Kondenzator za kompenzaciju jalove snage

• Nazivni napon: 440 V
• Nazivna struja: 8,2 A
• Nazivna snaga: 6,25 kVar
• Kapacitet: 3 × 34,3 µF
• Dimenzije (promjer x visina): 85 × 175/226 mm

CSADG-0,44/6,25-HD

Trokutasti spoj

Zaštita unutarnjim osiguračem

Radni napon 230…800V

Frekvencija 50/60Hz

Tolerancija kapaciteta –5% +10%

Gubici snage (ukupno) tg? ?0,5W/kvar

Ispitivanje napona između priključaka 2,15 Un tijekom 2 s

Ispitivanje napona između priključka i kućišta Un?500V: 3kV AC tijekom 10 s

Un?500V: 2 Un + 2kV AC tijekom 10 s

Preopterećenje naponom Un + 10% (do 8 sati dnevno)

Un + 15% (do 30 minuta dnevno)

Un + 20% (do 5 minuta)

Un + 30% (do 1 minute)

Kapacitet strujnog preopterećenja 1,3·In

Maksimalna udarna struja 300·In

Ostali parametri

Dielektrična metalizirana polipropilenska folija

Radna temperatura –40/D -maks. temp. = 55°C -min. temperatura = –40°C

Maksimalna vlažnost 95%

Otpornici za pražnjenje uključeni

Vrijeme pražnjenja ?1 min do napona 50V (0,5–25kvar)

?3 min do napona 75V (30–50kvar)

Priključak Vijčani priključak

Klasa zaštite priključaka IP00, IP20, IP54

Radni položaj bilo koji

Za unutarnju upotrebu

Proizvedeno u skladu sa sustavom kvalitete ISO9001

Povezani standardi IEC EN 60831–1, IEC EN 60831–2,

UL br. 810, GOST 1282–8

Očekivani vijek trajanja >130000h (standardni uvjeti)
